标准号： JB/T 4208.8-1996
中文名称：冷镦模具通用件 切料刀压板 A型
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1996-09-03
实施日期：1997-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：52485
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
替代情况：JB 4208.8-1986
出版信息
出版社：机械行业出版社
页数：6页
标准价格：8.0 元
出版日期：1997-07-01
相关单位信息
起草人：李 坚
起草单位：沈阳标准件研究所
归口单位：北京机电研究所
提出单位：全国模具标准化技术委员会
发布部门：中华人民共和国机械工业部
标准简介
本标准规定了冷镦GB 5780~5786六角头螺栓M3~M20，GB 70内六角圆柱螺钉M4~M16及GB 65~69，GB 818~820螺钉M2~M12A型切料刀压板的结构型与尺寸、技术要求和标记。 本标准适用于双击整模自动冷镦机的模具。 JB/T 4208.8-1996 冷镦模具通用件 切料刀压板 A型 JB/T4208.8-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
1范阐

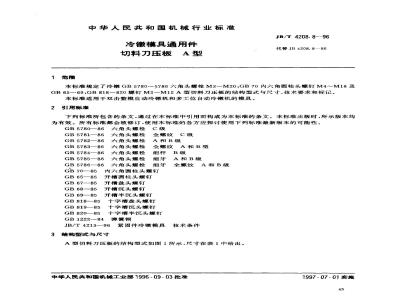

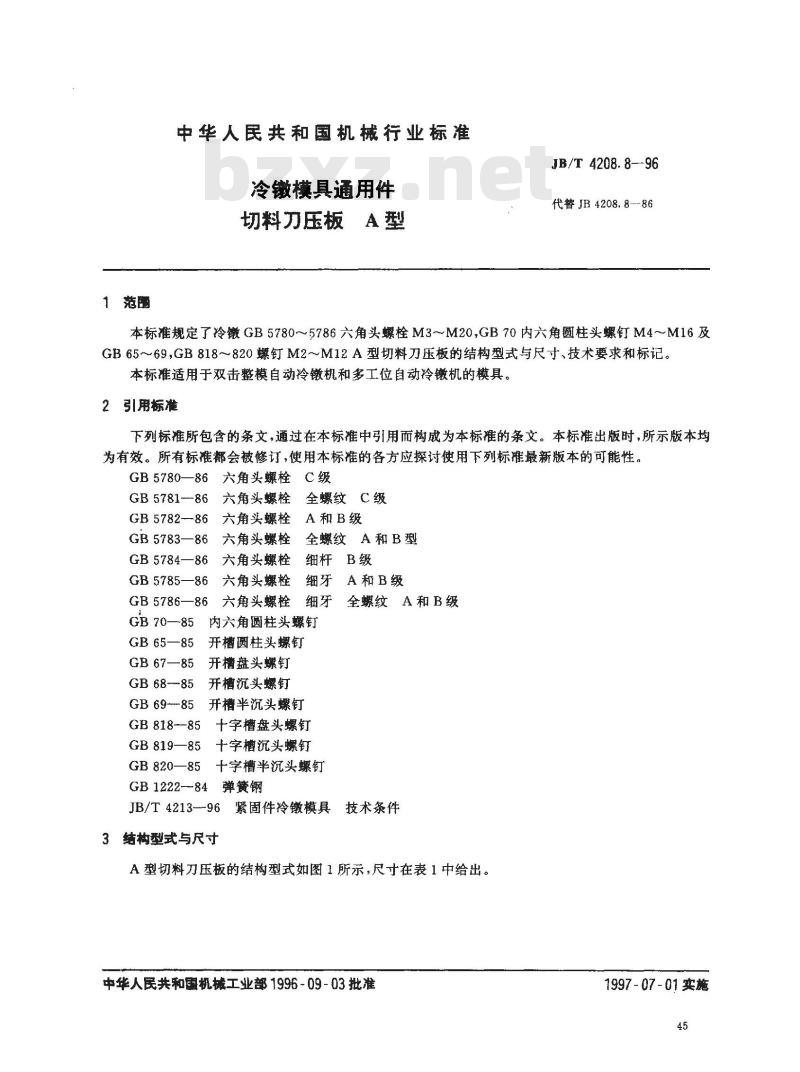

中华人民共和国机械行业标准
冷模具通用件
发A型
切料刀压板
JB/T 4208.8--96
代替JB 4208.8---86
本标准规定了冷锻GB5780~~5786六角头螺栓M3~~M20,GB70内六角圆柱头螺钉M4~M16及GB65～69,GB818～820螺钉M2～M12A型切料刀压板的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5780—86六角头螺栓C级
GB5781—86六角头螺栓
GB5782-86六角头螺栓
GB5783—86六角头螺栓
GB5784—86六角头螺栓
GB5785—86六角头螺栓
全螺纹C级
Ａ和B级
全螺纹A和B型
细杆B级
细牙A和B级
GB5786—86六角头螺栓
GB70—85
GB 65—85
GB 67—85
内六角圆柱头螺钉
开槽圆柱头螺钉
开槽盘头螺钉
GB 68--85
开槽沉头螺钉
GB 69---85
开槽半沉头螺钉
十字槽盘头螺钉
GB 818--85
GB 819—85
GB 820—85
十字槽沉头螺钉
十字槽半沉头螺钉
弹簧钢
GB 1222---84
全螺纹A和B级
JB/T4213--96紧固件冷镦模具技术条件3结构型式与尺寸
A型切料刀压板的结构型式如图1所示，尺寸在表1中给出。中华人民共和国机械工业部1996-09-03批准1997-07-01实施
螺纹规格
适用机床
JB/T 4208.8--96

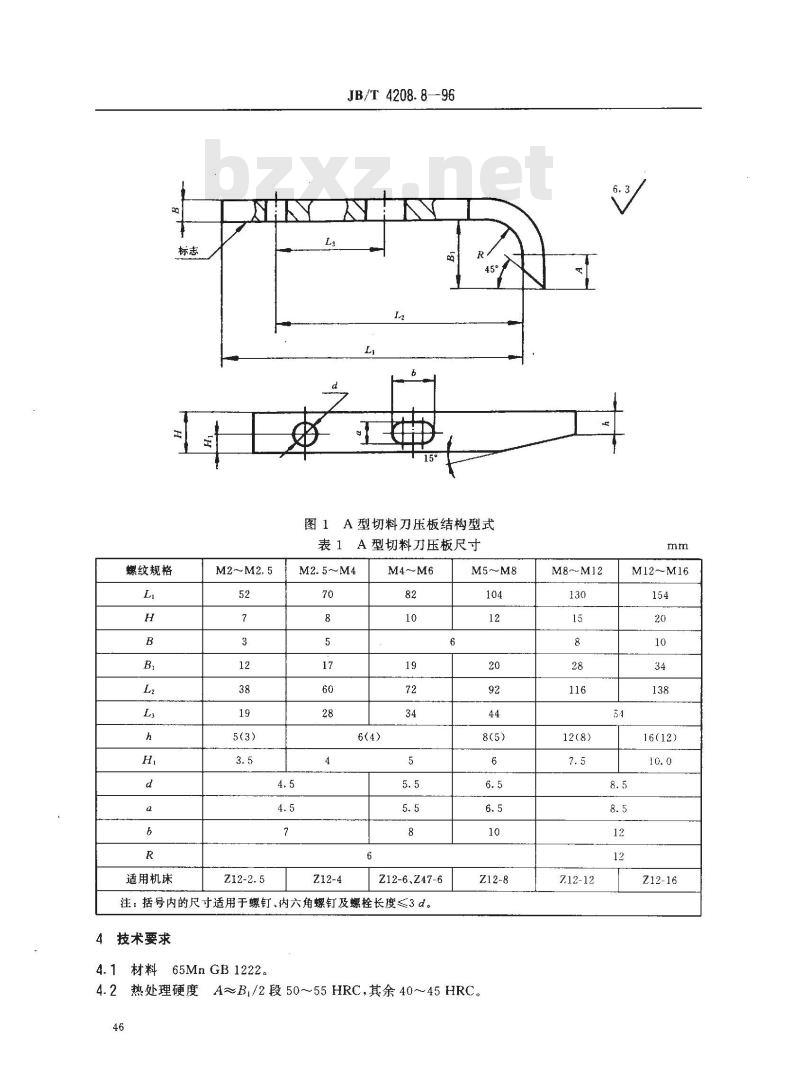

图1A型切料刀压板结构型式
表1A型切料刀压板尺寸
Z12-6、Z47-6bzxZ.net
注：括号内的尺寸适用于螺钉、内六角螺钉及螺栓长度3d。技术要求
4.1材料
65MnGB1222
M5～M8
4.2热处理硬度A~B/2段50~55HRC，其余40~～45HRC。46
M8~M12
M12~M16
16(12)
Z12-16
JB/T4208.896
4.3在规定部位标志出螺栓（螺钉)的标准号、螺纹规格及机床型号。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺栓(螺钉)的标准号、螺纹规格及机床型号；c）本标准号。

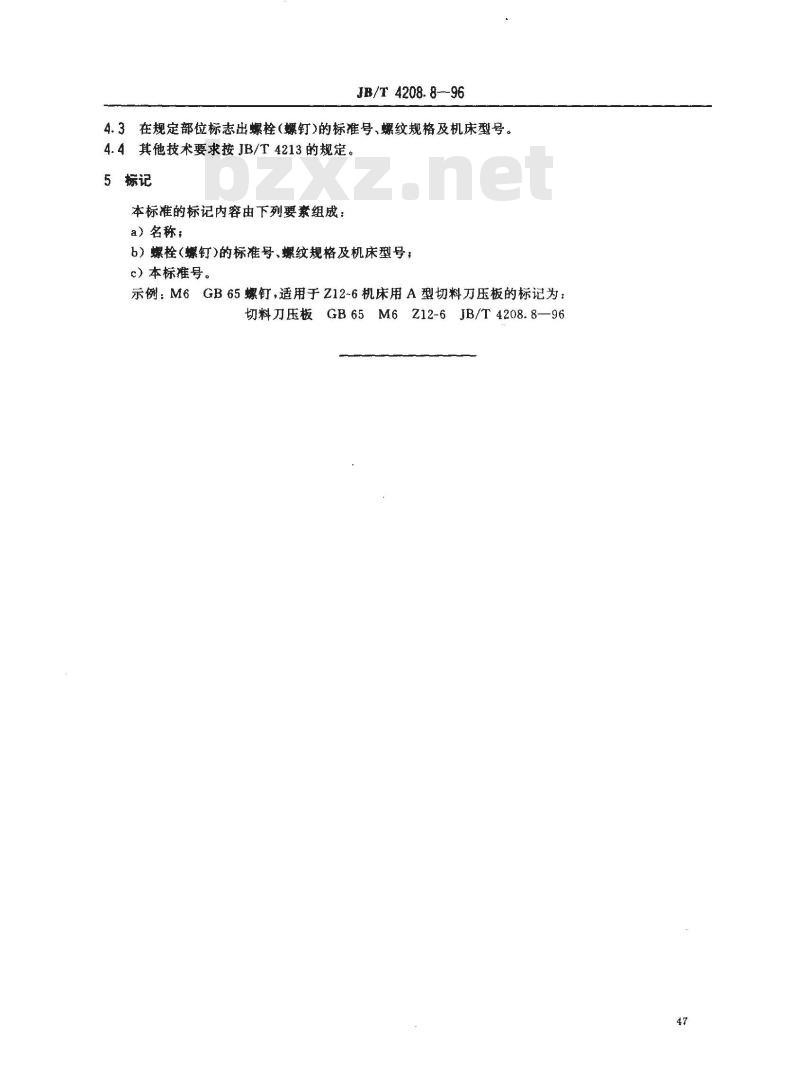

6GB65螺钉，适用于Z12~6机床用A型切料刀压板的标记为：示例：M6
