本标准规定了冷镦GB 6170~6171，GB 6175~6176六角螺母M1.6~M20B型切料刀压板的结构型式与尺寸、技术要求和标记。 本标准适用于螺母自动冷镦机的模具。 JB/T 4208.9-1996 冷镦模具通用件 切料刀压板 B型 JB/T4208.9-1996 标准下载解压密码：www.bzxz.net

1范围

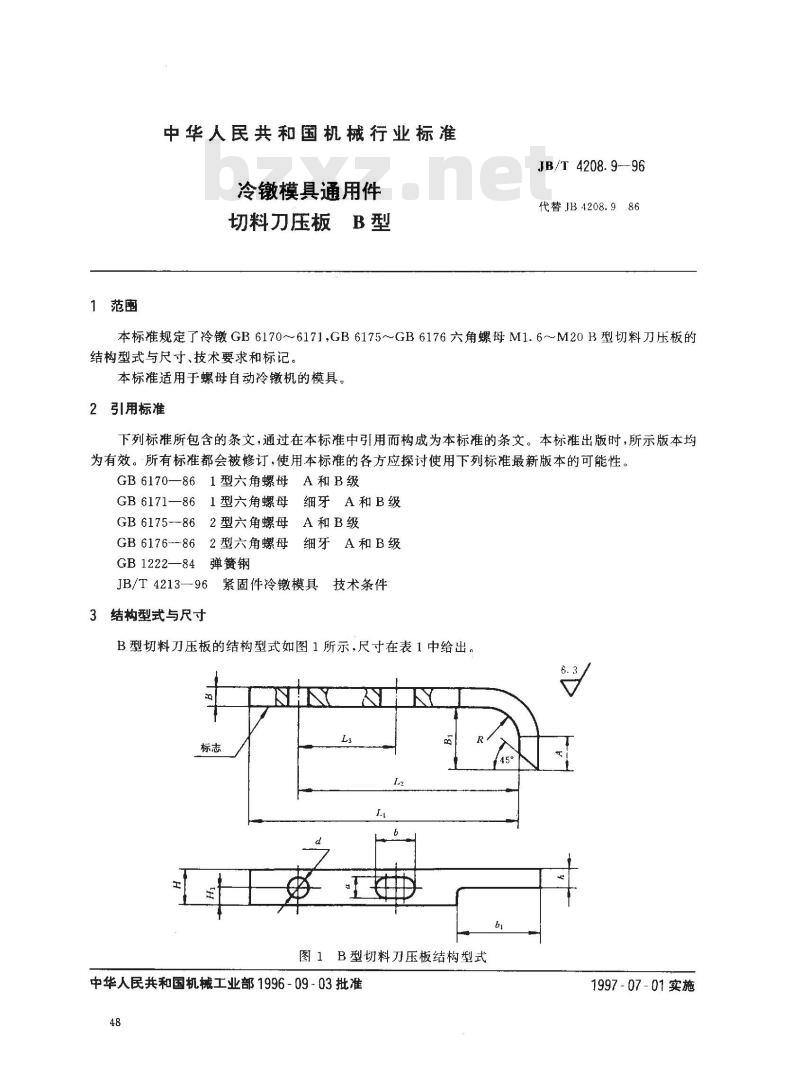

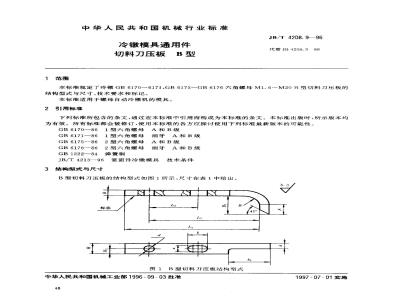

中华人民共和国机械行业标准
冷模具通用件
切料刀压板B型
JB/T 4208.9--96
代替JB4208.986
本标准规定了冷镦GB6170～~6171,GB6175～GB6176六角螺母M1.6～~M20B型切料刀压板的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标雅出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。1型六角螺母A和B级
GB 6170—86
GB 6171—86
1型六角螺母细牙A和B级
GB 6175-86
2型六角螺母
A和B级
2型六角螺母
GB 6176--86
A和B级
弹簧钢
GB 1222—84
JB/T 4213—96
紧固件冷镦模具
技术条件
3结构型式与尺寸
B型切料刀压板的结构型式如图1所示，尺寸在表1中给出。6. 3
图1B型切料刀压板结构型式
中华人民共和国机械工业部1996-09-03批准48
1997-07-01实施
螺纹规格
适用机床
4技术要求
4.1材料65Mn GB1222。
JB/T4208.9—96

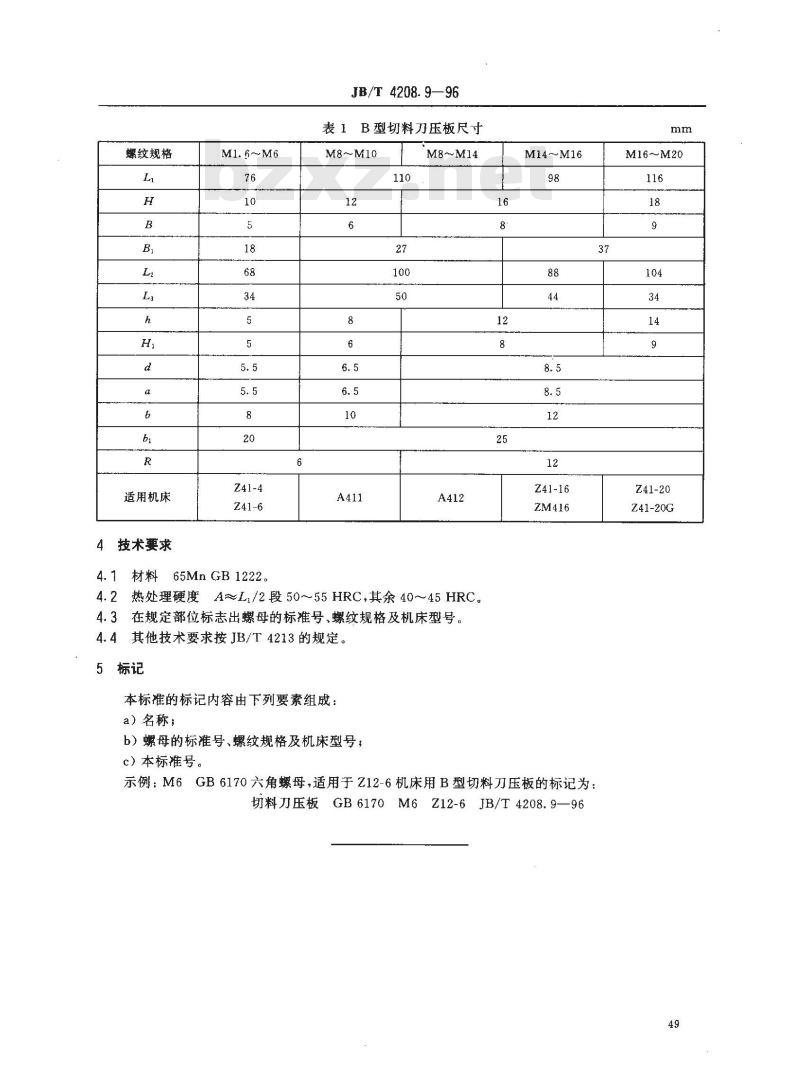

表1B型切料刀压板尺寸
M8~M10
M8~M14
4.2热处理硬度A~L,/2段50～55HRC，其余40～45HRC。4.3在规定部位标志出螺母的标推号、螺纹规格及机床型号。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号、螺纹规格及机床型号；c）本标准号。
M14～M16
Z41-16
示例：M6GB6170六角螺母，适用于Z12-6机床用B型切料刀压板的标记为： M6 Z12-6 JB/T 4208.9—96bZxz.net
切料刀压板GB6170
M16～M20
Z41-20
Z41-20G
