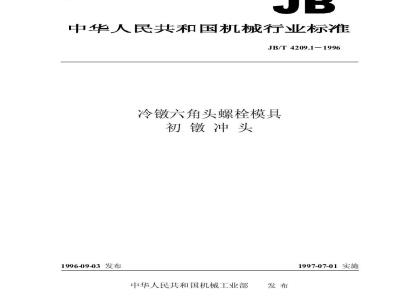

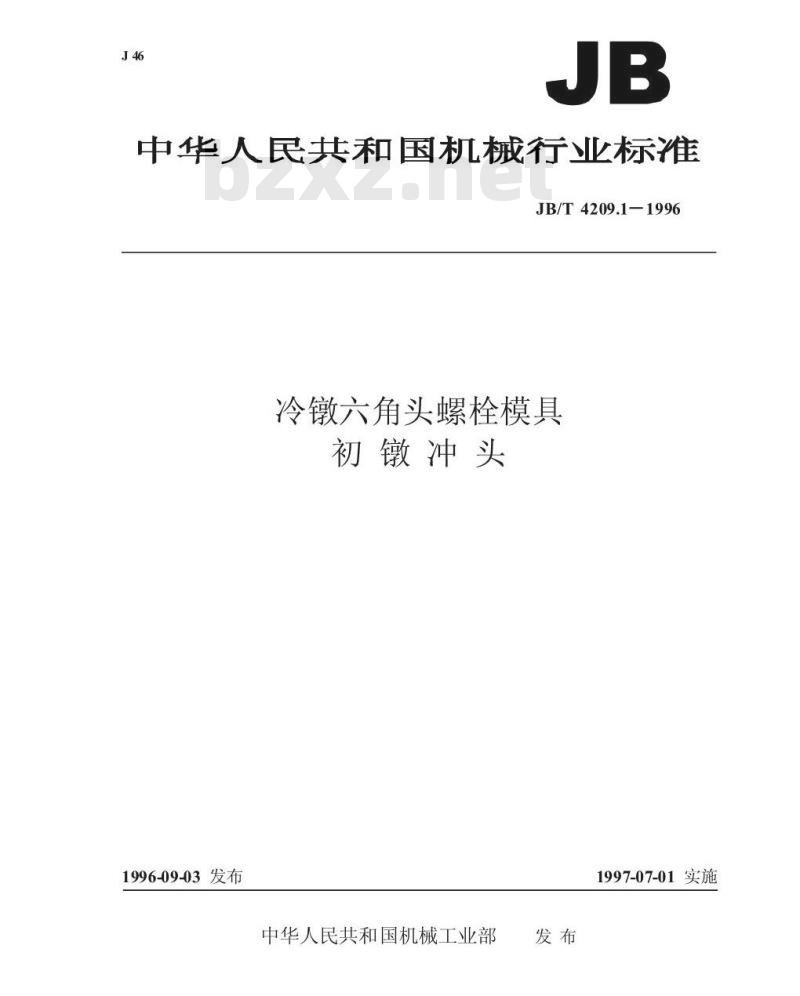

中华人民共和国机械行业标准
JB/T4209.1-1996
冷镦六角头螺栓模具
初镦冲头
1996-09-03发布
中华人民共和国机械工业部
1997-07-01实施
JB/T4209.1-1996

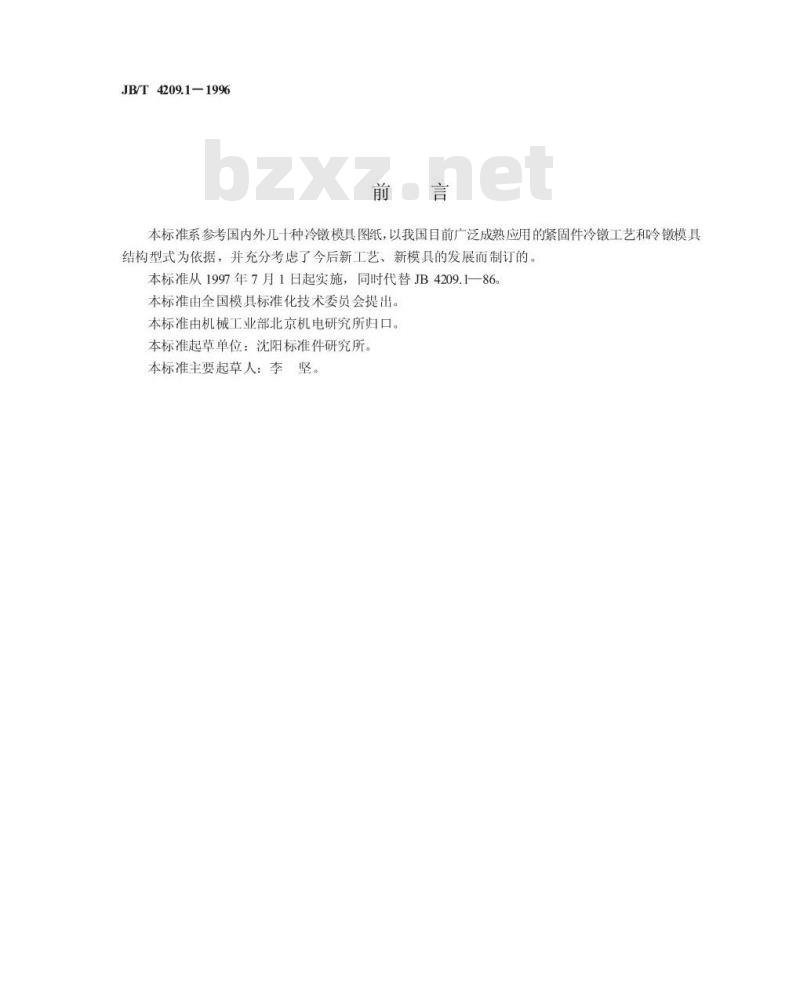

本标准系参考国内外几十种冷镦模具图纸，以我国目前广泛成熟应用的紧固件冷镦工艺和冷镦模具结构型式为依据，并充分考虑了今后新工艺、新模具的发展而制订的、本标准从1997年7月1日起实施，同时代替JB4209.1一86本标准由全国模具标准化技术委员会提出。本标准由机械工业部北京机电研究所归口。本标准起草单位：沈阳标准件研究所。本标准主要起草人：李坚。
1范围
中华人民共和国机械行业标准
冷墩六角头螺栓模具
初镦冲头
JB/T4209.1—1996
代替JB4209.186
本标准规定了冷镦GB5780~5786六角头螺栓M3~M20初镦冲头的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB578086
GB5781—86
GB5782—86
GB578386下载标准就来标准下载网
GB5784—86
GB5785—86
GB578686
GB 1298-86
JB/T4213—1996
3结构型式与尺寸
六角头螺栓C级
六角头螺栓
全螺纹
六角头螺栓A和B级
六角头螺栓全螺纹A和B级
六角头螺栓细杆B级
六角头螺栓
细牙A和B级
六角头螺栓细牙全螺纹A和B级
碳素工具钢技术条件
紧固件冷镦模具
技术条件

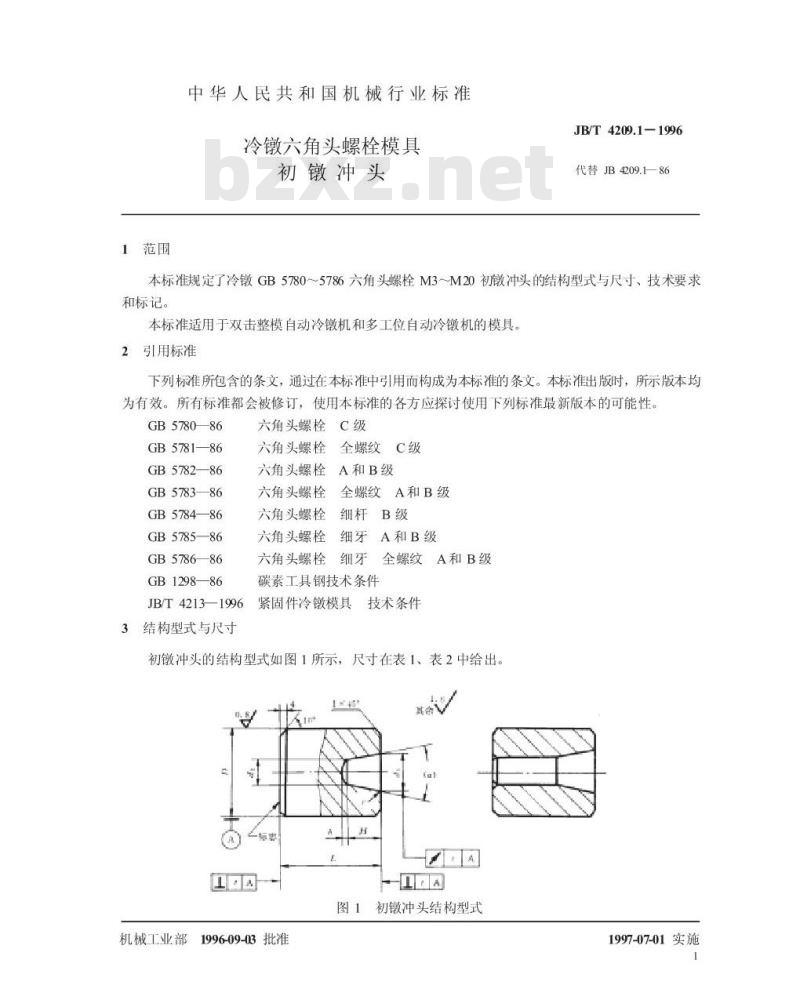

初镦冲头的结构型式如图1所示，尺寸在表1、表2中给出。im
机械工业部1996-09-03批准
初镦冲头结构型式
1997-07-01实施
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
垂直度t
圆跳动
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
JB/T4209.1-1996

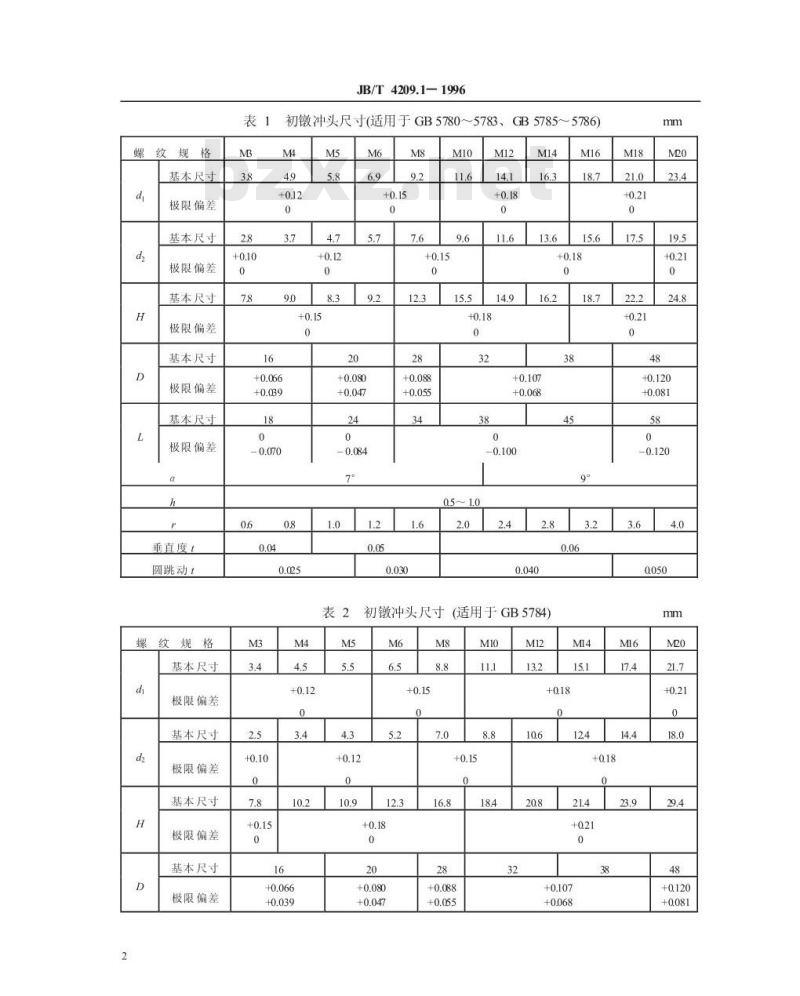

初镦冲头尺寸（适用于GB5780～5783、M
GB5785~5786)
初镦冲头尺寸（
（适用于GB5784）
螺纹规格
基本尺寸
极限偏差
垂直度1
圆跳动t

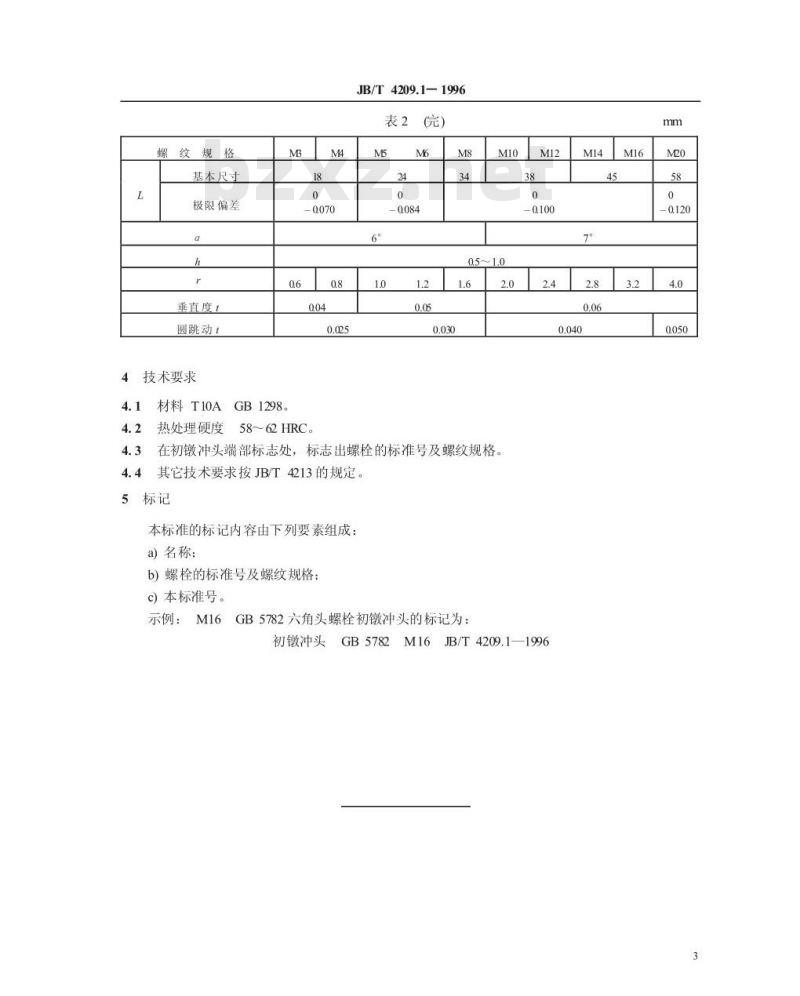

4技术要求
材料T10A
GB1298。
58~62HRC。
热处理硬度
JB/T4209.1—1996
3在初镦冲头端部标志处，标志出螺栓的标准号及螺纹规格4.3
4.4其它技术要求按JB/T4213的规定5标记
本标准的标记内容由下列要素组成：a)）名称：
b）螺栓的标准号及螺纹规格；
c)本标准号。
示例：M16
GB5782六角头螺栓初镦冲头的标记为：2.0
2M16JB/T4209.1—1996
初镦冲头GB5782
机械行业标准
冷镦六角头螺栓模具
初镦冲头
JB/T4209.1—1996
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×12301/16印张1/2字数80001997年5月第一版
1997年5月第一次印刷
印数1—500
定价500元
96-151
机械工业标准服务网：http:/hvwwJB.ac.cn96
