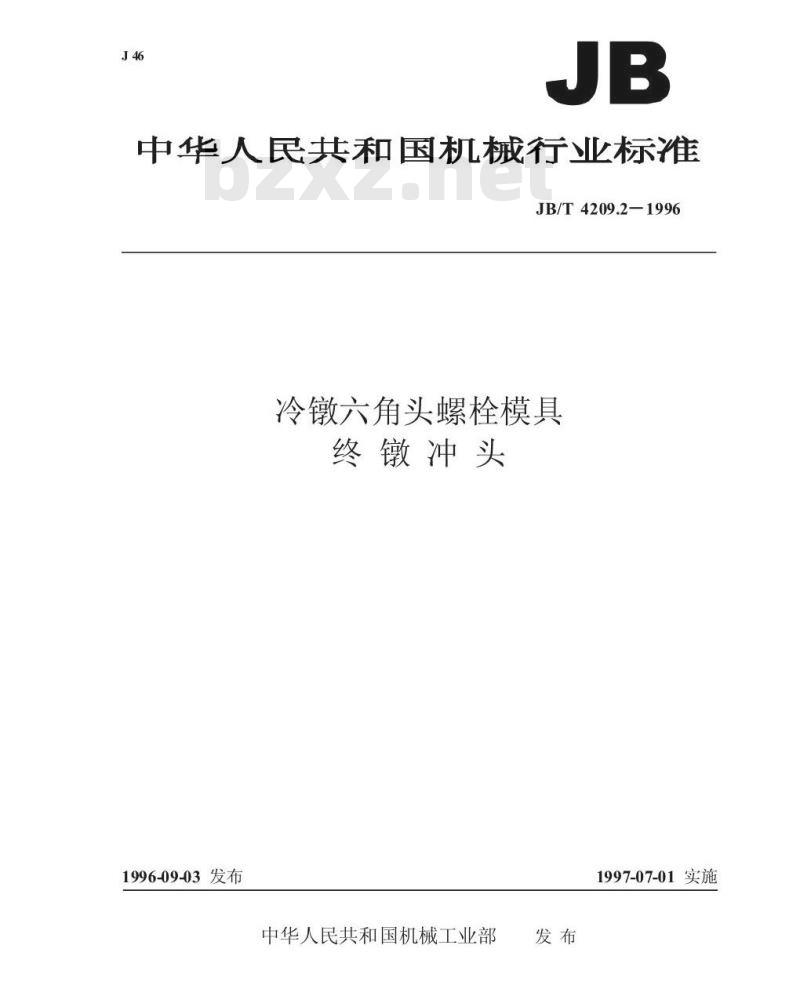

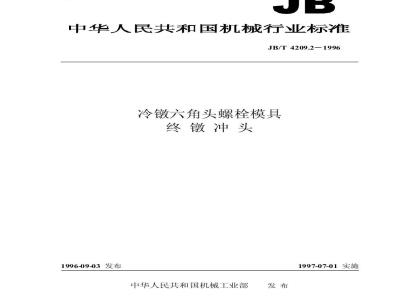

中华人民共和国机械行业标准
JB/T4209.2-1996
冷镦六角头螺栓模具
终镦冲头
1996-09-03发布
中华人民共和国机械工业部
1997-07-01实施
JB/T4209.2—1996

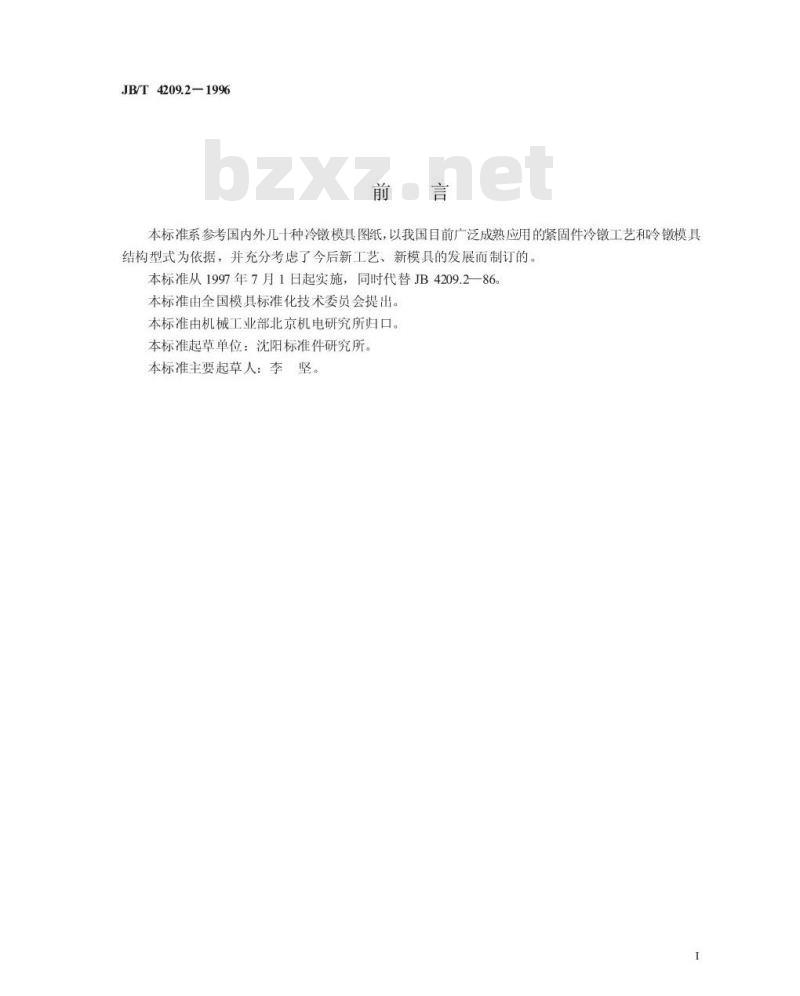

本标准系参考国内外几十种冷镦模具图纸，以我国目前广泛成熟应用的紧固件冷镦工艺和冷镦模具结构型式为依据，并充分考虑了今后新工艺、新模具的发展而制订的、本标准从1997年7月1日起实施，同时代替JB4209.2一86本标准由全国模具标准化技术委员会提出。本标准由机械工业部北京机电研究所归口。本标准起草单位：沈阳标准件研究所。本标准主要起草人：李坚。

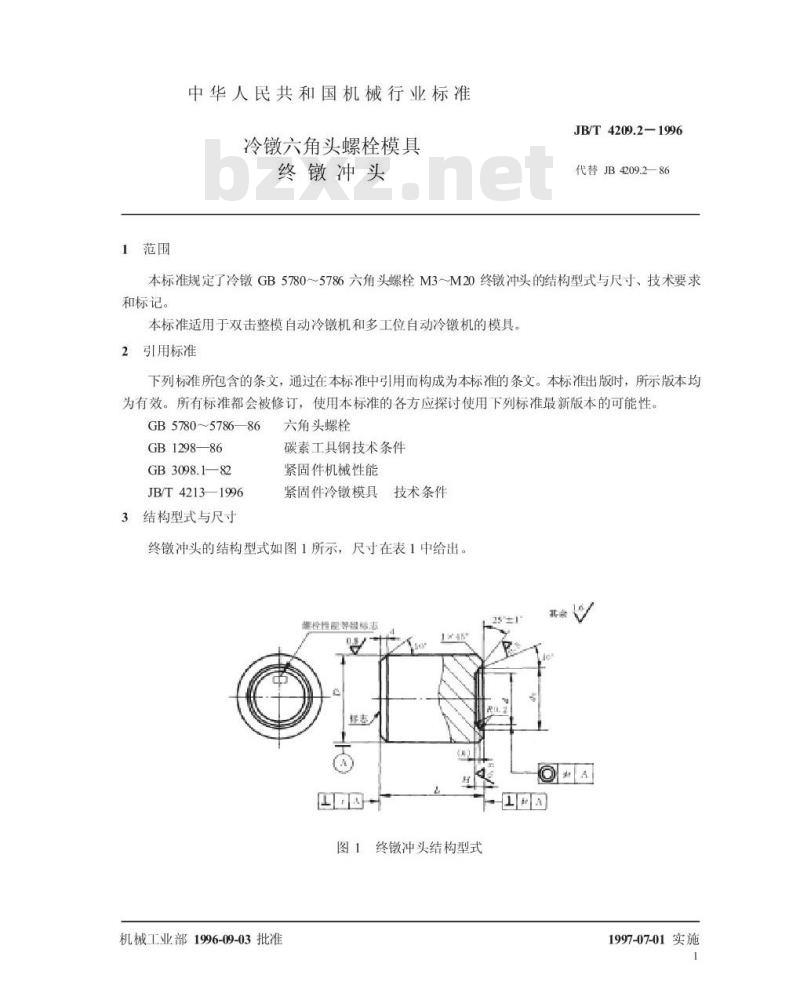

1范围
中华人民共和国机械行业标准
冷镦六角头螺栓模具
终镦冲头
JB/T4209.2—1996
代替JB4209.2—86
本标准规定了冷GB57805786六角头螺栓M3~M20终镦冲头的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5780~578686
GB 1298-—86
GB 3098.1—82
JB/T4213—1996
3结构型式与尺寸
六角头螺栓
碳素工具钢技术条件
紧固件机械性能
紧固件冷镦模具
、技术条件
终镦冲头的结构型式如图1所示，尺寸在表1中给出。能控性经等摄据志bzxz.net
终镦冲头结构型式
机械工业部1996-09-03批准
1997-07-01实施
纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度中
垂直度！
4技术要求
JB/T4209.2—1996

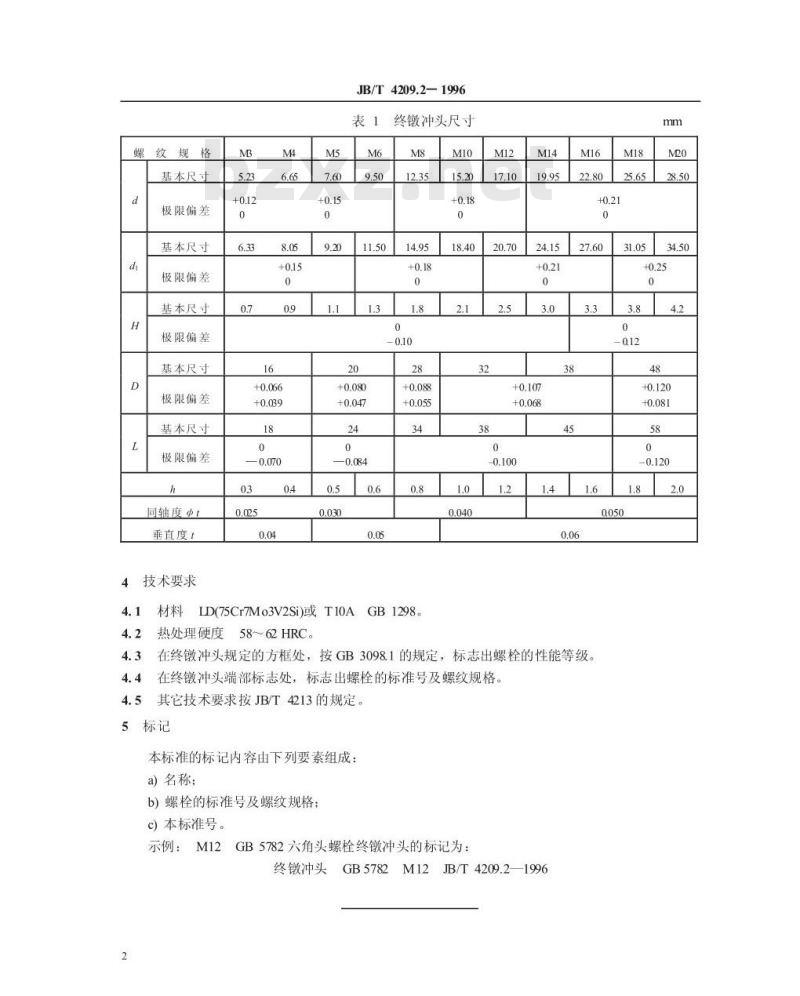

终镦冲头尺寸
4.1材料LD(75Cr7Mo3V2Si)或T10AGB12984.2
58~62HRC。
热处理硬度
4.3在终镦冲头规定的方框处，按GB3098.1的规定，标志出螺栓的性能等级。4.4在终镦冲头端部标志处，标志出螺栓的标准号及螺纹规格其它技术要求按JB/T4213的规定。4.5
5标记
本标准的标记内容由下列要素组成：a)名称
b）螺栓的标准号及螺纹规格；
c)本标准号
示例：M12
GB5782六角头螺栓终镦冲头的标记为：终镦冲头GB5782M12
2JB/T4209.2—1996

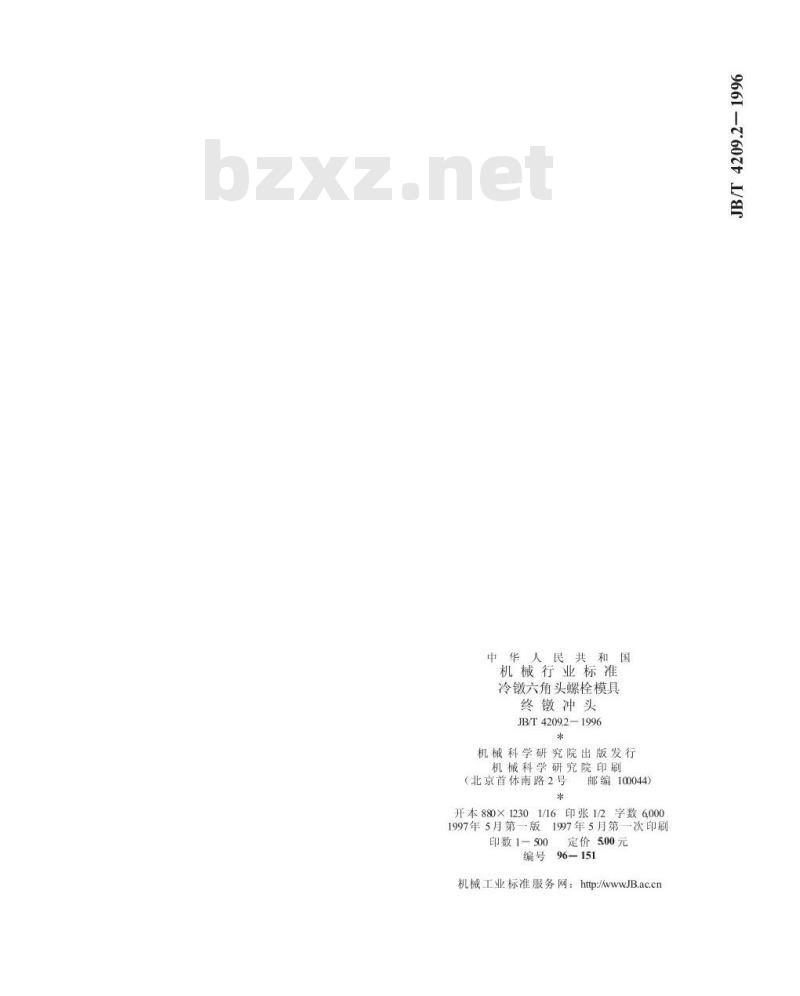

机械行业标准
