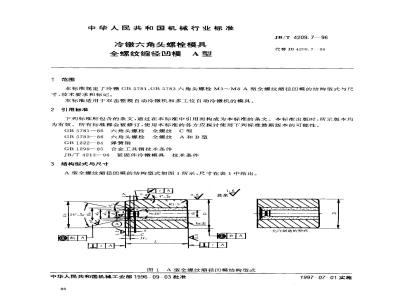

1范围
中华人民共和国机械行业标准
冷六角头螺栓模具
全螺纹缩径凹模A型
JB/T 4209.7--96
代替JB4209.7-86
本标准规定了冷缴GB5781、GB5783六角头螺栓M3～M8A型全螺纹缩径凹模的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷机和多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5781—86六角头螺栓全螺纹C型GB5783-86六角头螺栓全螺纹A和B型GB1222—84弹簧钢
GB1299—85合金工具钢技术条件JB/T4213-96紧固件冷镦模具技术条件3结构型式与尺寸

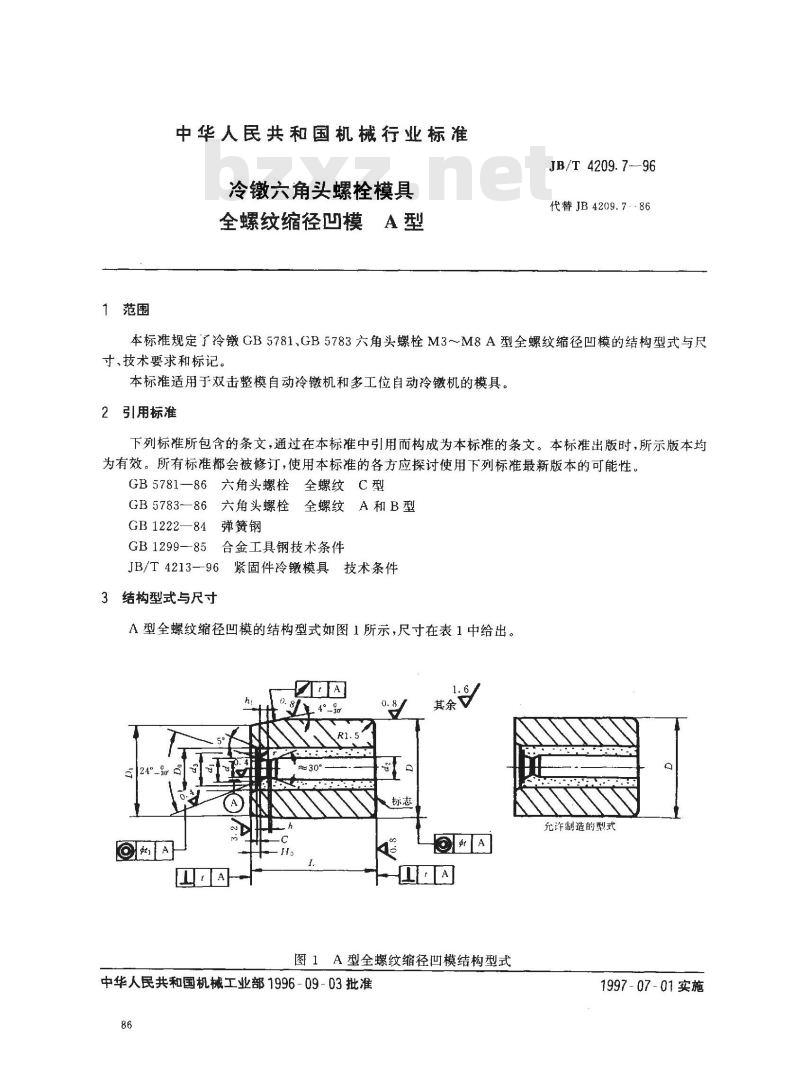

A型全螺纹缩径凹模的结构型式如图1所示，尺寸在表1中给出。dA
-8 4°-3
4°ar 5l
图1A型全螺纹缩径凹模结构型式中华人民共和国机械工业部1996-09-03批准86
允诈制造的型式
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
d2比d实际尺寸增加值
圆跳动
同轴度虹
同轴度邮
垂直度t
4技术要求
4.1材料
模芯：YG20C。
JB/T4209.7—96

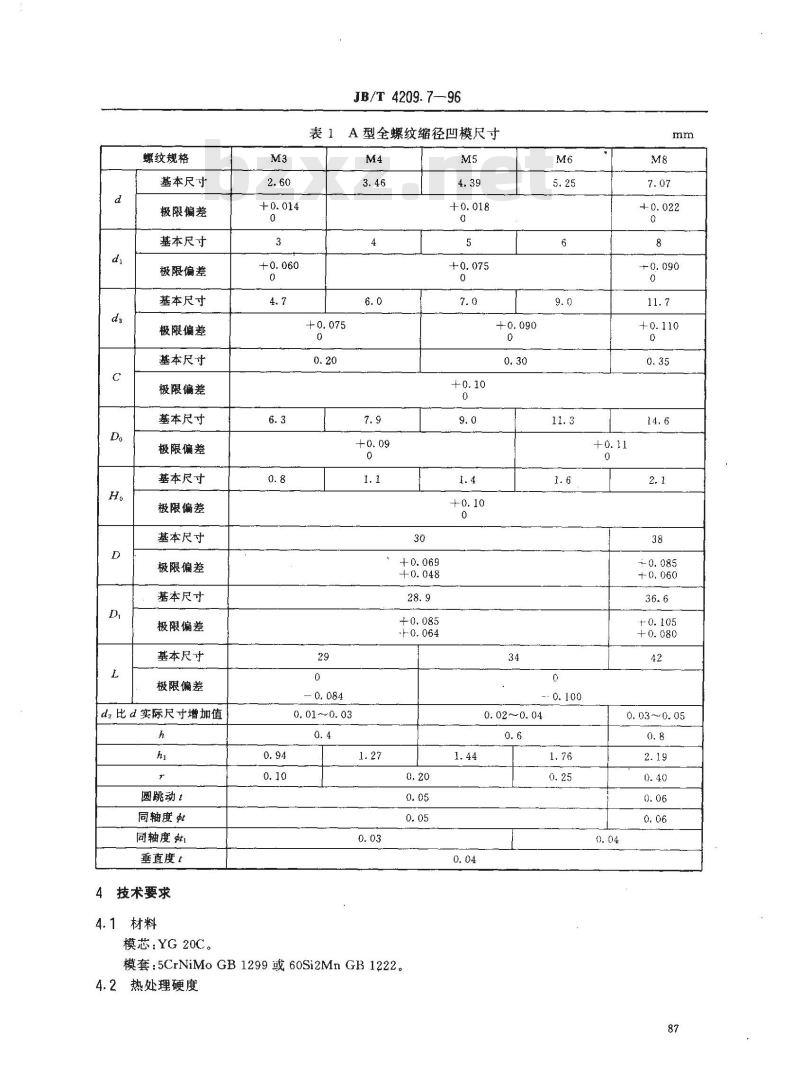

表1A型全螺纹缩径凹模尺寸
0, 01~0. 03
模套：5CrNiMoGB1299或60Si2MnGB12224.2热处理硬度
0.02~0.04
0.03~0.05
模套：4448HRC。
JB/T4209.7—-96

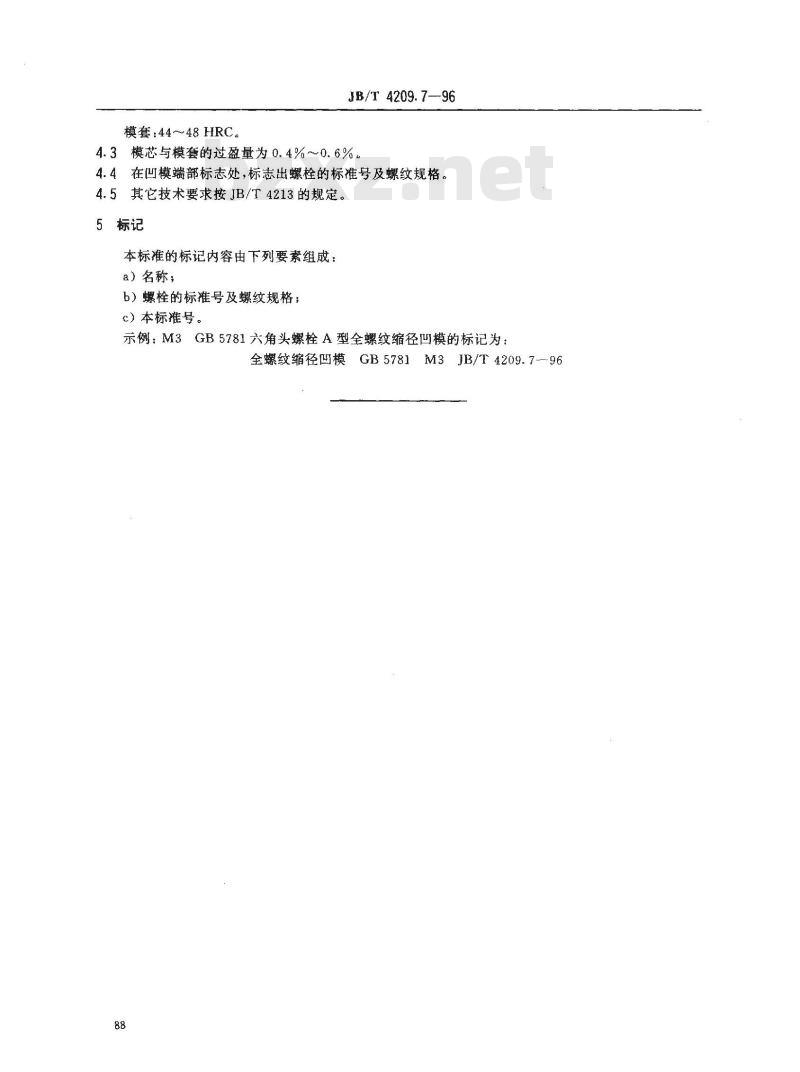

4.3模芯与模套的过盈量为0.4%~0.6%4.4在凹模端部标志处，标志出螺栓的标准号及螺纹规格4.5其它技术要求按JB/T4213的规定。5
本标准的标记内容由下列要素组成：a）名称；
b）螺栓的标推号及螺纹规格；
c）本标推号。www.bzxz.net
示例：M3GB5781六角头螺栓A型全螺纹缩径凹模的标记为：全螺纹缩径凹模GB5781M3JB/T4209.79688
