JB/T 4209.11-1996
基本信息
标准号： JB/T 4209.11-1996
中文名称：冷镦六角头螺栓模具 标准杆凹模 B型
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1996-09-03
实施日期：1997-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：56328
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
替代情况：JB 4209.11-1986
出版信息
出版社：机械工业出版社
页数：5 页
标准价格：8.0 元
出版日期：1997-07-01
相关单位信息
起草人：李坚
起草单位：沈阳标准件研究所
归口单位：机械工业部北京机电研究所
提出单位：全国模具标准化技术委员会
发布部门：中华人民共和国机械工业部
标准简介
本标准规定了冷镦GB 5780、GB 5782、GB 5785六角螺栓M3～M20B型标准杆凹模的结构型式与尺寸、技术要求和标记。 本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。 JB/T 4209.11-1996 冷镦六角头螺栓模具 标准杆凹模 B型 JB/T4209.11-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

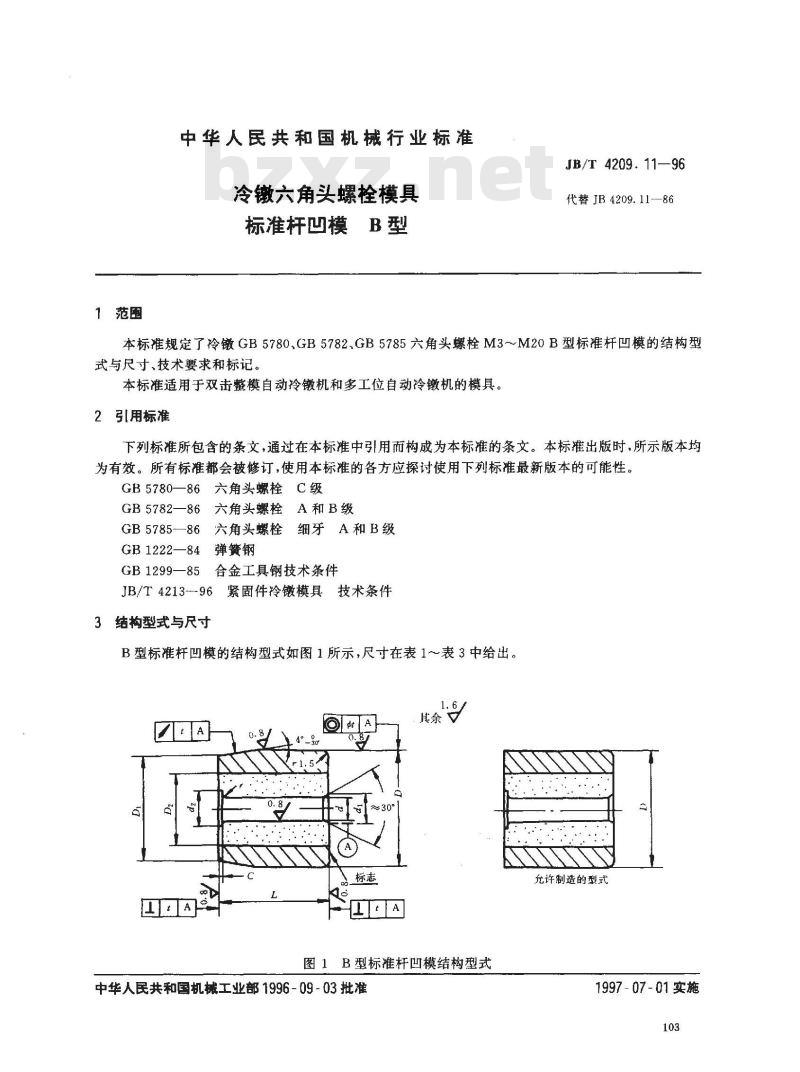

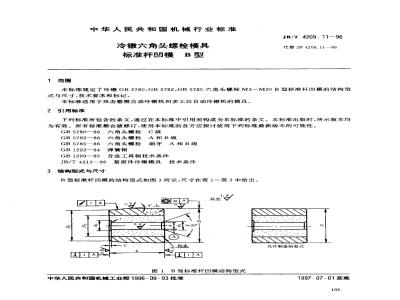

1范围
中华人民共和国机械行业标准
冷辙六角头螺栓模具
真B型
标准杆凹模
JB/T 4209.11—96
代替JB4209.11-—86
本标准规定了冷镦GB5780、GB5782、GB5785六角头螺栓M3~～M20B型标准杆凹模的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷镦机和多工位自动冷机的模具。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5780—86六角头螺栓C级
GB5782—86六角头螺栓A和B级
GB5785—86六角头螺栓细牙A和B级GB1222—84弹簧钢
合金工具钢技术条件
GB1299—85
JB/T4213--96紧固件冷镦模具技术条件3结构型式与尺寸
B型标准杆凹模的结构型式如图1所示，尺寸在表1～表3中给出。OA
4°_30
其余V
允许制造的型式
图1B型标准杆凹模结构型式wwW.bzxz.Net
中华人民共和国机械工业部1996-09-03批准1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
圆跳动
同轴度1
垂直度
螺栓长度
JB/T4209.11--96

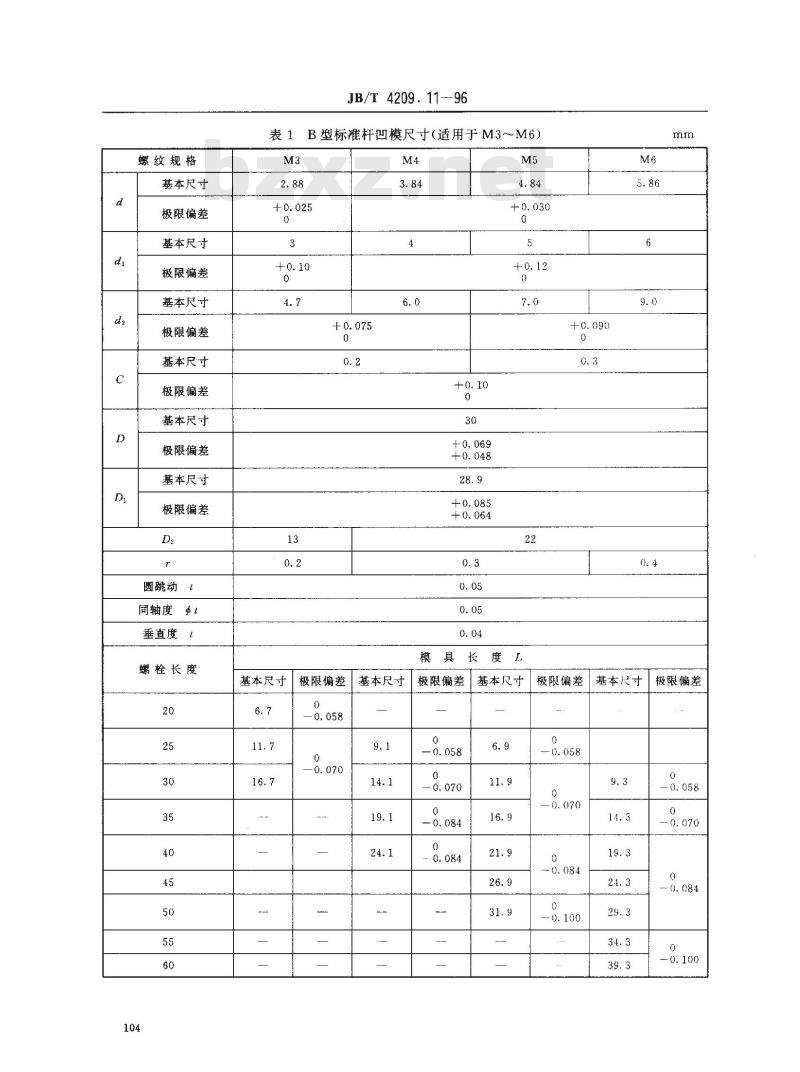

表1B型标准杆凹模尺寸（适用于M3～M6)M3
基本尺寸
极限偏差
模具长度
基本尺寸极限偏差基本尺寸
极限偏差
基本尺寸
极限偏差

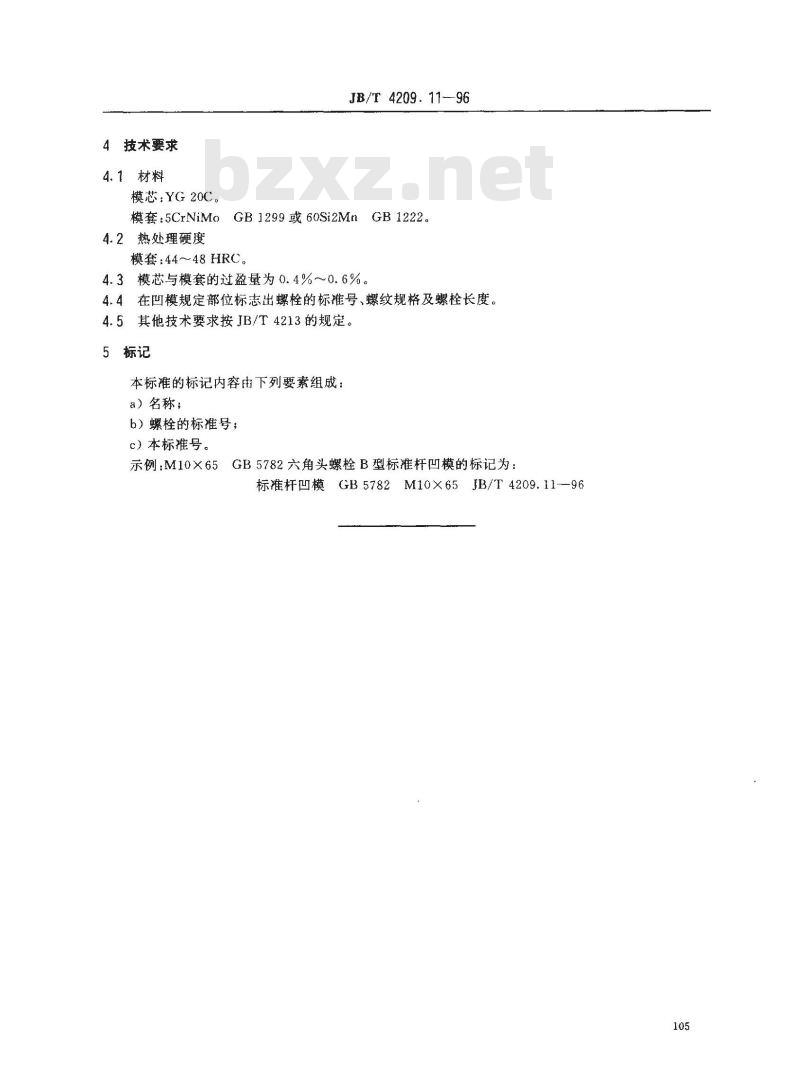

4技术要求
4.1材料
模芯：YG20C。
JB/T4209.11--96
模套：5CrNiMoGB1299或60Si2Mn4.2热处理硬度
模套：44～48HRC。
GB 1222。
4.3模芯与模套的过盈量为0.4%~～0.6%。4.4在凹模规定部位标志出螺栓的标推号、螺纹规格及螺栓长度。4.5其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺栓的标准号；
c）本标准号。
示例：M10×65
GB5782六角头螺栓B型标准杆凹模的标记为：标推杆凹模
GB5782M10X65
JB/T 4209.11-96
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
