1范围
中华人民共和国机械行业标准
冷六角头螺栓模具
切边凹模A型
JB/T4209.12—96
代替JB4209.12-86
本标准规定了冷镦GB5780、GB5782.GB5785六角头螺栓M3～M20A型切边凹模的结构型式与尺寸、技术要求和标记。
本标准适用于多工位自动冷镦机和自动切边机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5780—86六角头螺栓C级
GB5782—86六角头螺栓A和B级
GB5785--86六角头螺栓细牙A和B级GB1298—86碳素工具钢技术条件JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸

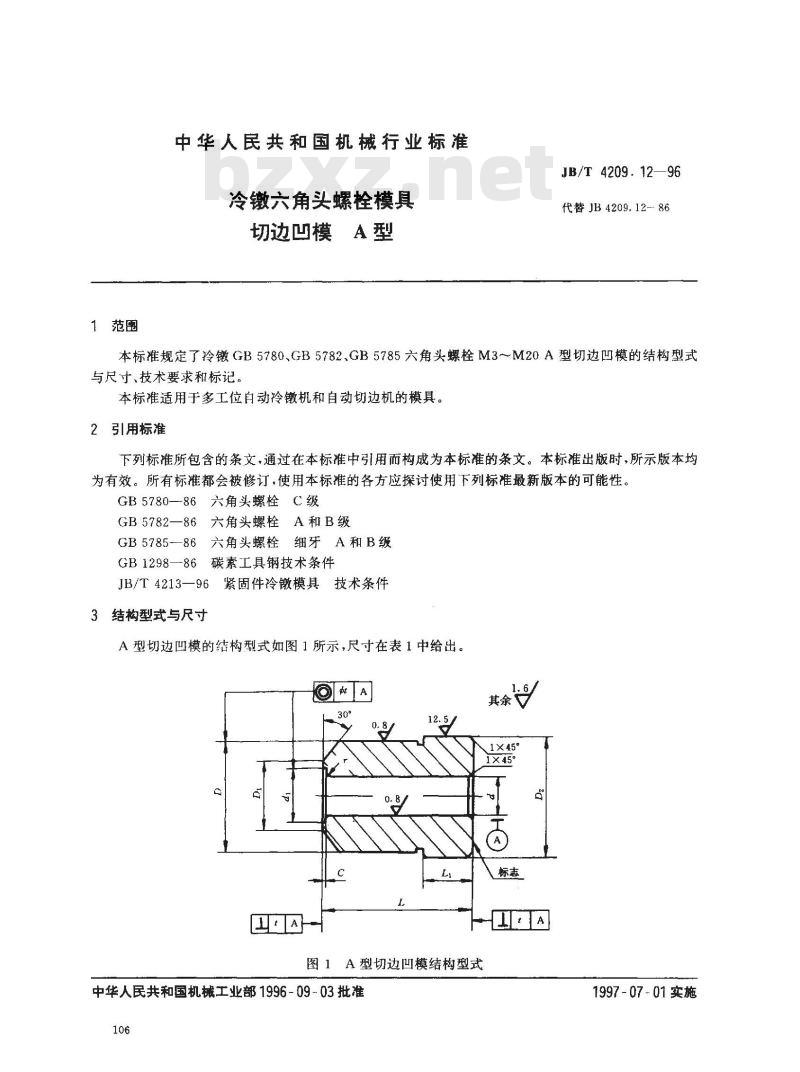

A型切边凹模的结构型式如图1所示，尺寸在表1中给出。.6
图1A型切边凹模结构型式
中华人民共和国机械工业部1996-09-03批准106
1997-07-01实施
螺纹规格
基GB5782
IGB 5785
d|寸/
GB5780
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差免费标准bzxz.net
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
垂直度t
同轴度t
4技术要求
JB/T 4209.12—96

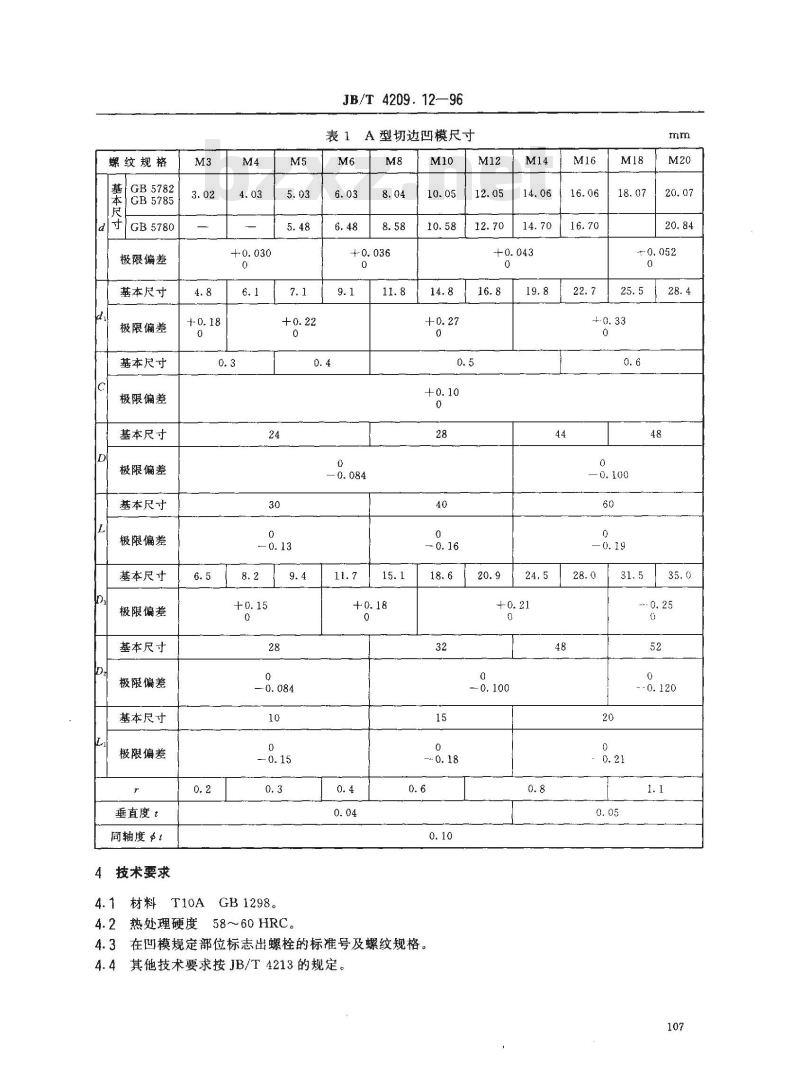

A型切边凹模尺寸
4.1材料T10AGB1298。
4.2热处理硬度58~60HRC。
4.3在凹模规定部位标志出螺栓的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。20.9

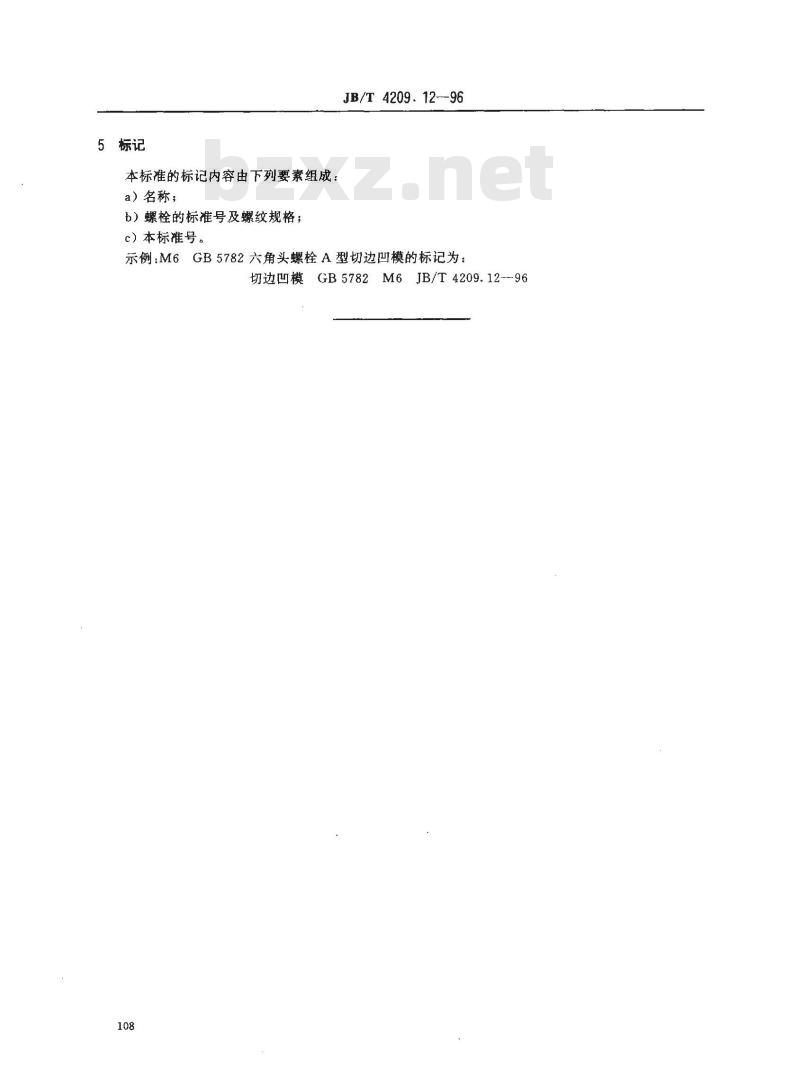

5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺栓的标准号及螺纹规格；
c）本标准号。
示例:M6
JB/T4209.12--96
GB5782六角头螺栓A型切边凹模的标记为：切边凹模
JB/T4209.12-96
GB5782M6
