中华人民共和国机械行业标准
冷镦六角头螺栓模具
切边凹模B型
JB/T 4209.13--96
代替JB4209.13—86
本标准规定了冷镦GB5781、GB5783、GB5786六角头螺栓M3~～M20B型切边凹模的结构型式与尺寸、技术要求和标记。
本标准适用于多工位自动冷镦机和自动切边机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5781一86六角头螺栓全螺纹C级GB5783—86六角头螺栓全螺纹A和B级GB5786—86六角头螺栓细牙全螺纹A和B级GB1298—86碳素工具钢技术条件JB/T4213-96紧固件冷镦模具技术条件3结构型式与尺寸

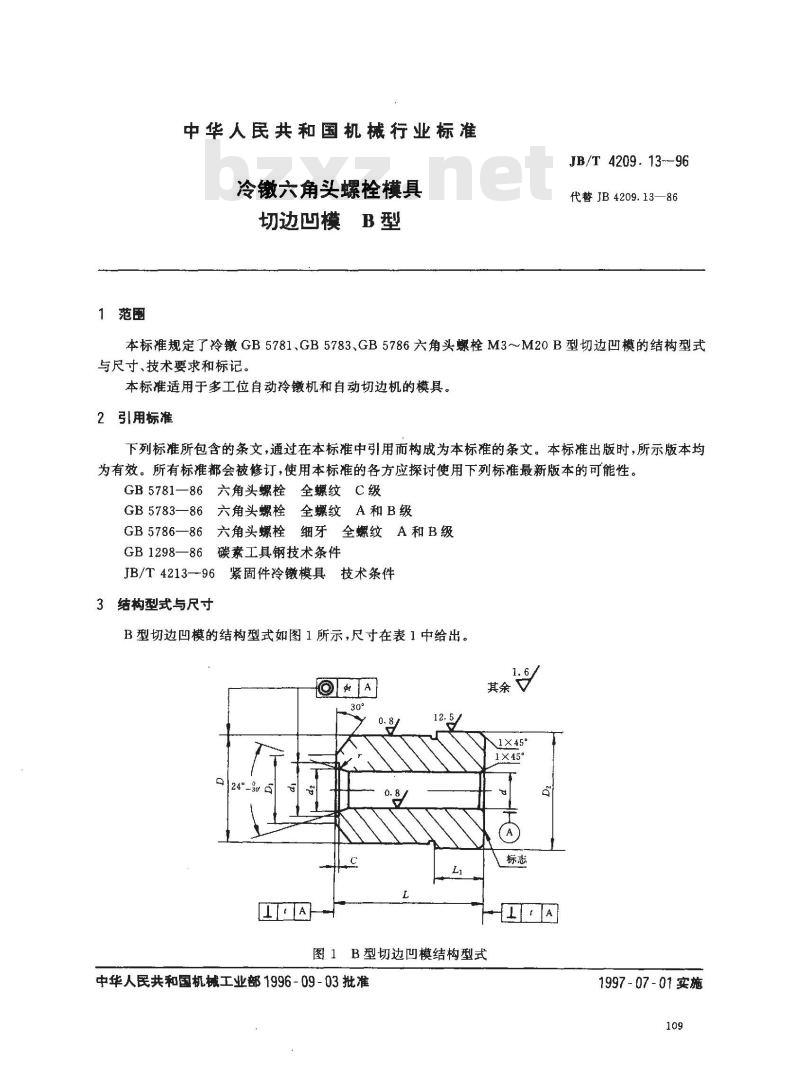

B型切边凹模的结构型式如图1所示，尺寸在表1中给出。A
24°%司
1×45°
图1B型切边凹模结构型式
中华人民共和国机械工业部1996-09-03批准1997 ~07 -01 实施
螺纹规格
GB5781
GB5783
中尺世
GB5784
GB5786
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸www.bzxz.net
极限偏差
基本尺寸
极限偏差
垂直度t
同轴度+t
JB/T 4209.13—96

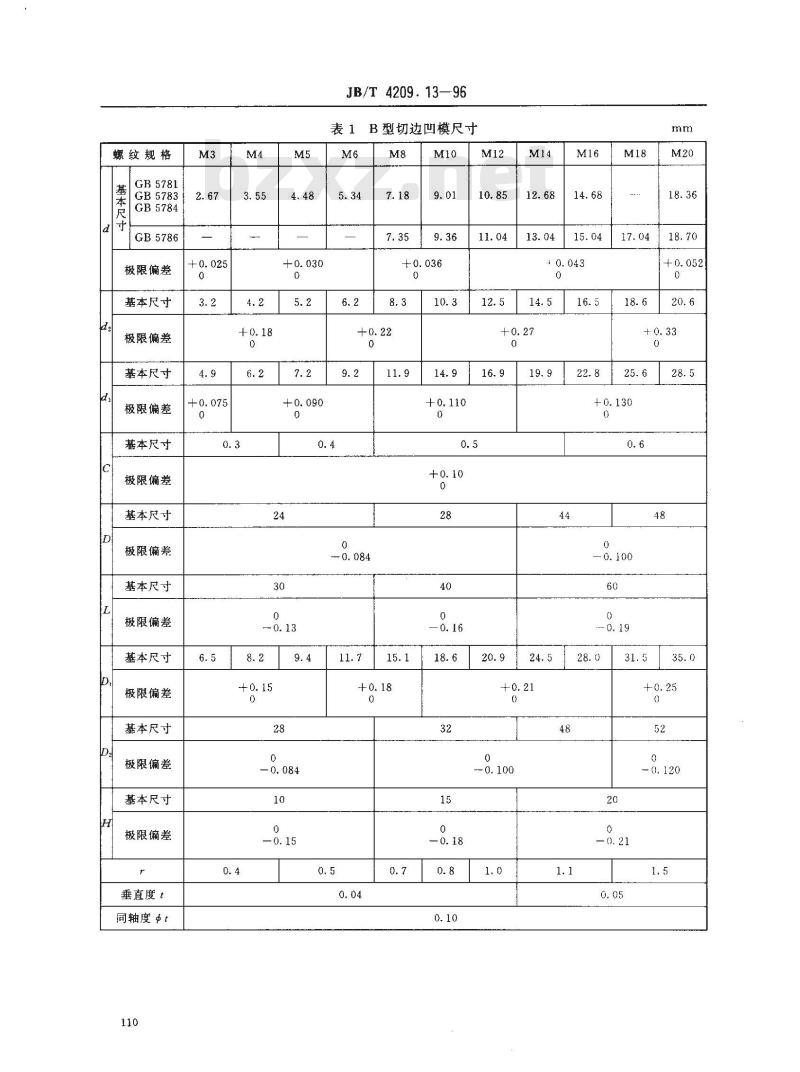

B型切边凹模尺寸

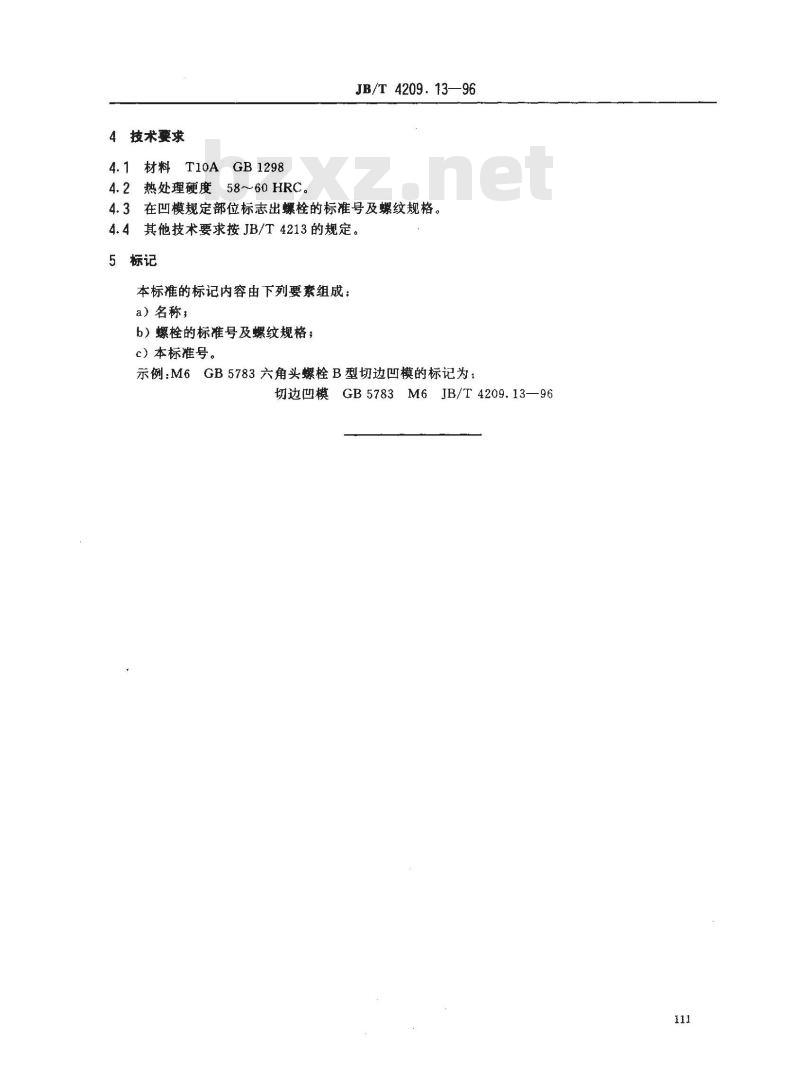

4技术要求
4.1材料T10AGB1298
4.2热处理硬度58～60HRC。
JB/T4209.13—96
4.3在凹模规定部位标志出螺栓的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5
本标准的标记内容由下列要素组成：a）名称，
b）螺栓的标准号及螺纹规格；
c）本标准号。
示例：M6GB5783六角头螺栓B型切边凹模的标记为：切边凹模
GB5783
M6JB/T4209.13—96
