本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M5~M20整形冲头的结构型式与尺寸、技术要求和标记。 本标准适用于螺母自动冷镦机的模具。 JB/T 4210.1-1996 冷镦六角螺母模具 整形冲头 JB/T4210.1-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
中华人民共和国机械行业标准
冷镦六角螺母模具
整形冲头wwW.bzxz.Net
JB/T4210.1—96
代替JB4210.1-86
本标准规定了冷镦GB6170~6171GB61756176六角螺母M5~M20整形冲头的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171—861型六角螺母细牙A和B级GB6175—862型六角螺母A和B级
GB6176—862型六角螺母细牙
A和B级
GB1222-84弹簧钢
JB/T4213-—96紧固件冷镦模具
3结构型式与尺寸
技术条件

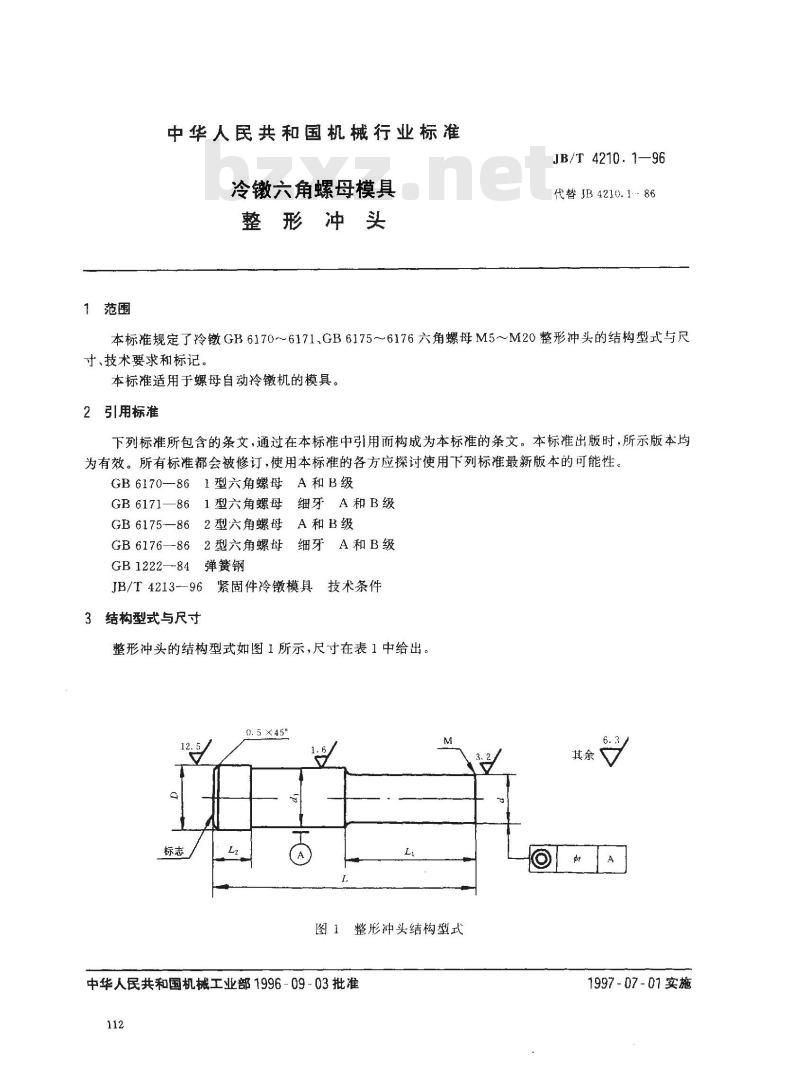

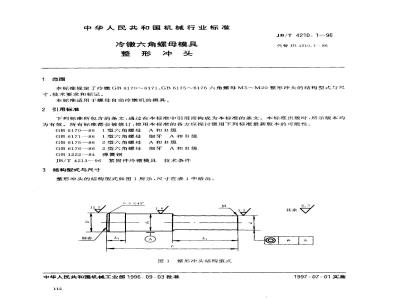

整形冲头的结构型式如图1所示，尺寸在表1中给出。0. 5 X45°
图1整形冲头结构型式
中华人民共和国机械工业部1996-09-03批准112
1997-07-01实施

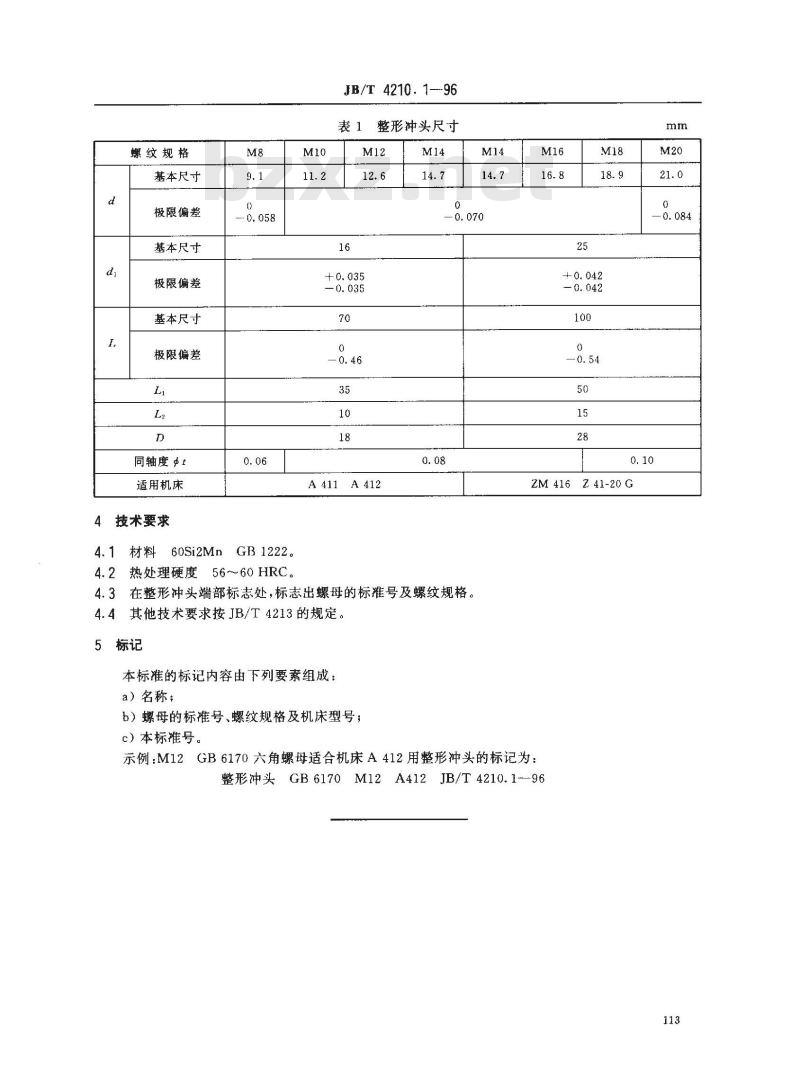

螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度t
适用机床
技术要求
4.1材料60Si2MnGB1222。
4.2热处理硬度
56~~60 HRC.
JB/T4210.1—96
整形冲头尺寸
A 411 A 412
4.3在整形冲头端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号、螺纹规格及机床型号；c）本标雄号。
ZM 416 Z 41-20G
示例：M12
GB6170六角螺母适合机床A412用整形冲头的标记为：整形冲头GB6170M12A412JB/T4210.1-—96mm
