本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M1.6~M12A型镦六角上冲头的结构型式与尺寸、技术要求和标记。 本标准适用于螺母自动冷镦机的模具。 JB/T 4210.10-1996 冷镦六角螺母模具 镦六角上冲头 A型 JB/T4210.10-1996 标准下载解压密码：www.bzxz.net

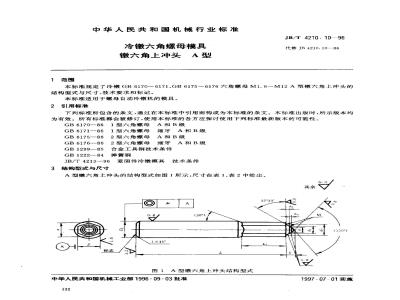

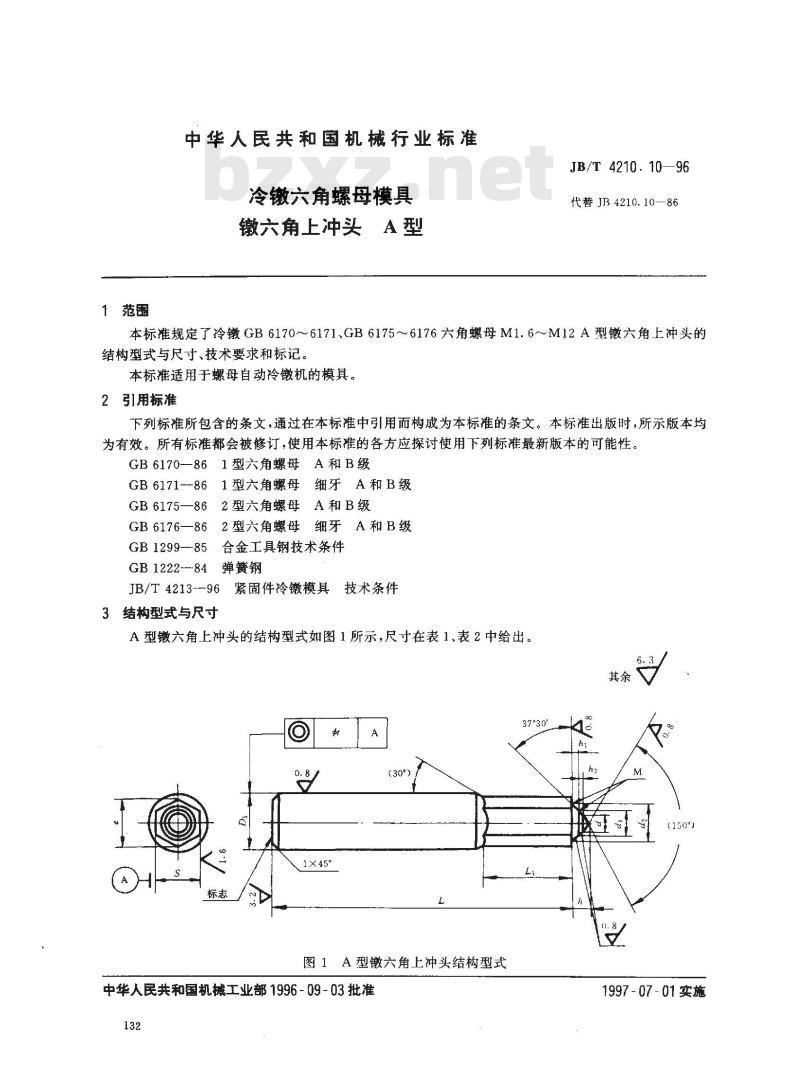

中华人民共和国机械行业标准
冷六角螺母模具
镦六角上冲头A型
JB/T 4210.10—96
代替JB4210.10—86
本标准规定了冷GB6170~～~6171、GB6175～6176六角螺母M1.6~～M12A型镦六角上冲头的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB 6171--861型六角螺母
细牙A和B级
GB6175—862型六角螺母A和B级
GB6176—862型六角螺母细牙A和B级GB1299—85合金工具钢技术条件GB1222-84弹簧钢
JB/T 4213--96
3结构型式与尺寸
紧固件冷镦模具技术条件
A型六角上冲头的结构型式如图1所示，尺寸在表1、表2中给出。其余
1×45°
图1A型镦六角上冲头结构型式
中华人民共和国机械工业部1996-09-03批准132
37°30
(150%）
1997~07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
e最小
同轴度t
适用机床
JB/T4210.10--96

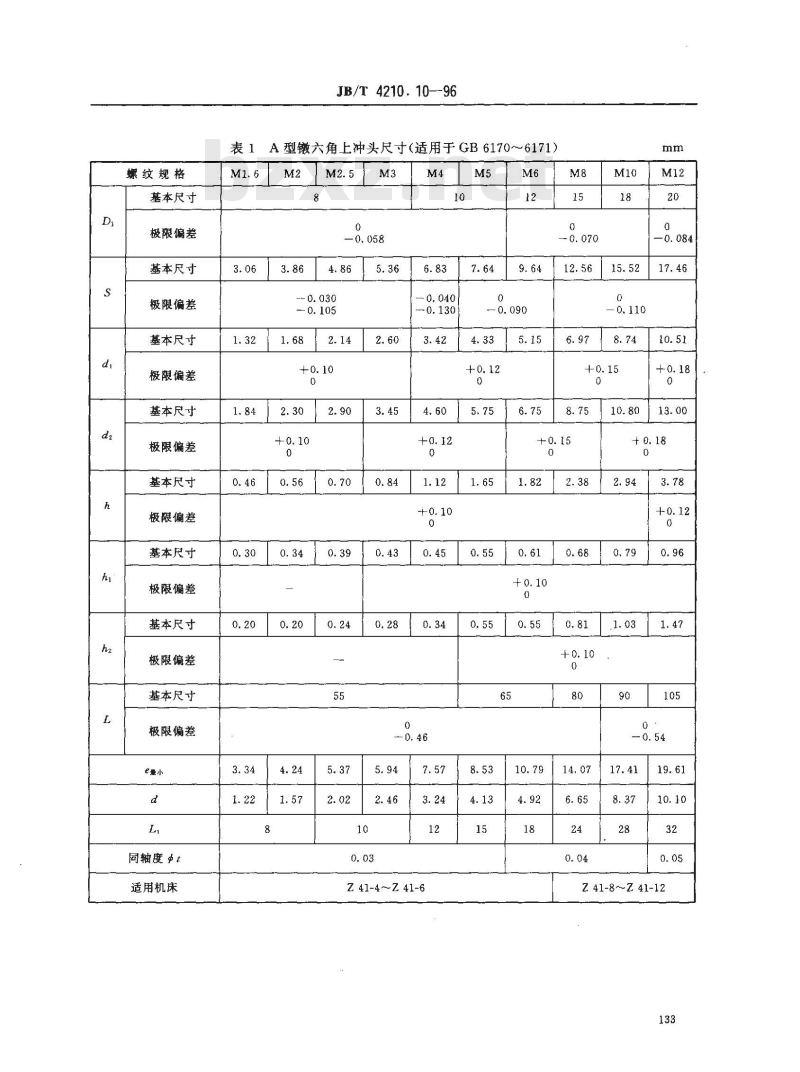

表1A型镦六角上冲头尺寸（适用于GB6170～6171)M1.6
Z 41-4~Z 41-6
Z 41-8~Z 41-12
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差Www.bzxZ.net
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度
适用机床
技术要求
JB/T4210.10—96

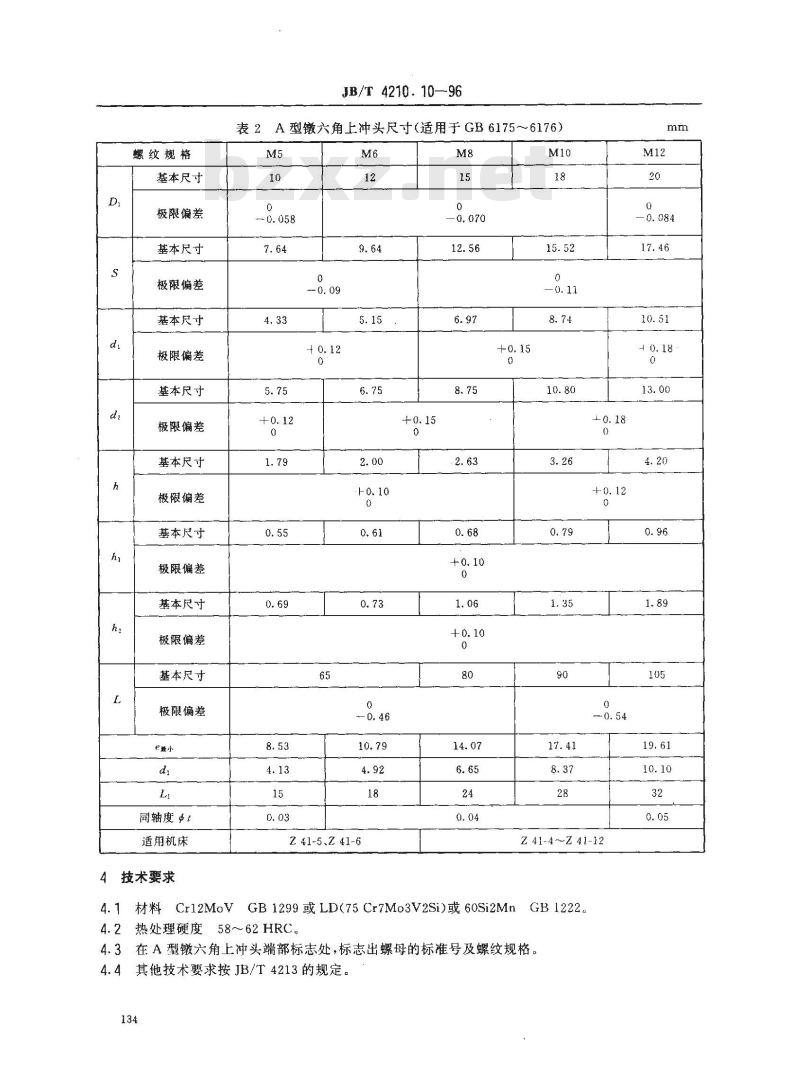

表2A型六角上冲头尺寸（适用于GB6175～6176）M5
Z41-5、Z41-6
Z41-4Z41-12
4.1材料Cr12MoVGB1299或LD(75Cr7Mo3V2Si)或60Si2MnGB12224.2热处理硬度58~62HRC
4.3在A型镦六角上冲头端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。134

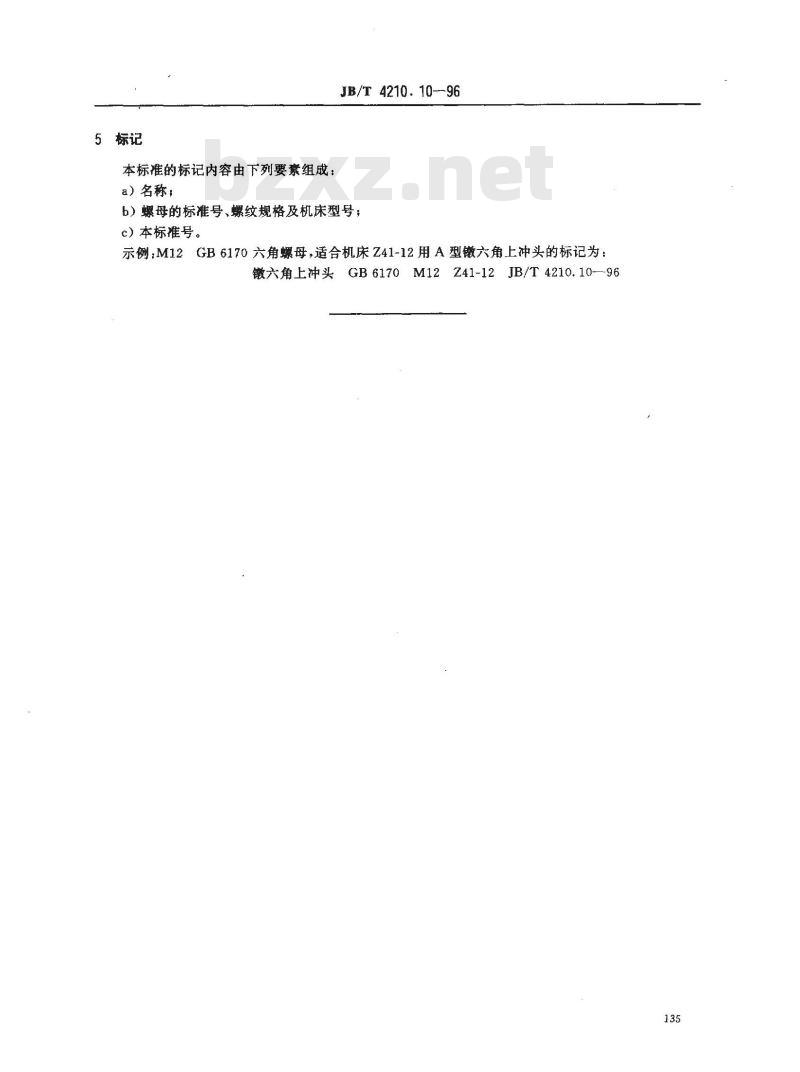

本标准的标记内容由下列要紊组成：a）名称，
JB/T 4210. 10--96
b）螺母的标准号、螺纹规格及机床型号：c）本标准号。
示例：M12GB6170六角螺母，适合机床Z41-12用A型徽六角上冲头的标记为：镦六角上冲头GB6170M12Z41-12JB/T4210.10—96135
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
