JB/T 4210.22-1996
基本信息
标准号： JB/T 4210.22-1996
中文名称：冷镦六角螺母模具 冲孔凹模 A型
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1996-09-03
实施日期：1997-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：41560
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
替代情况：JB 4210.22-1986
出版信息
页数：2 页
标准价格：8.0 元
相关单位信息
归口单位：北京机电研究所
发布部门：北京机电研究所
标准简介
本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M1.6~M6A型冲孔凹模的结构型式与尺寸、技术要求和标记。 本标准适用于螺母自动冷镦机的模具。 JB/T 4210.22-1996 冷镦六角螺母模具 冲孔凹模 A型 JB/T4210.22-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

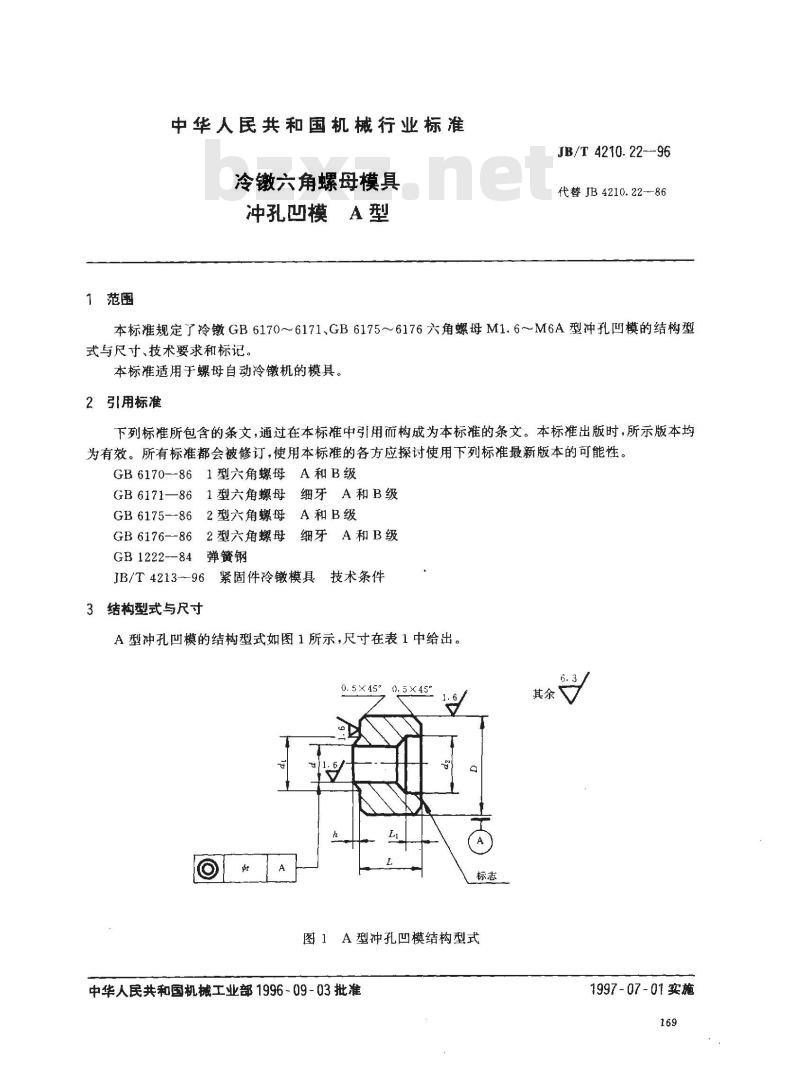

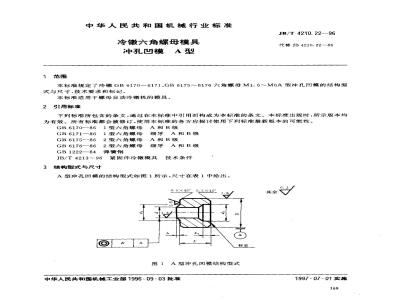

1范围
中华人民共和国机械行业标准
冷镦六角螺母模具
冲孔凹模A型
JB/T 4210. 22--96
代替JB4210.22--86
本标准规定了冷镦GB6170~6171GB6175～6176六角螺母M1.6～M6A型冲孔凹模的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170-861型六角螺母A和B级
GB6171—861型六角螺母
GB6175--862型六角螺母
GB6176--862型六角螺母
GB1222-84弹簧钢
细牙A和B级
Ａ和B级
细牙A和B级
JB/T4213--96紧固件冷镦模具
3 结构型式与尺寸
技术条件
A型冲孔凹模的结构型式如图1所示，尺寸在表1中给出。0.5×45°
0.5×45°
图1A型冲孔凹模结构型式
中华人民共和国机械工业部1996-09-03批准其余
1997-07-01实施
纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差wwW.bzxz.Net
同轴度虹
技术要求
JB/T 4210.22-—96

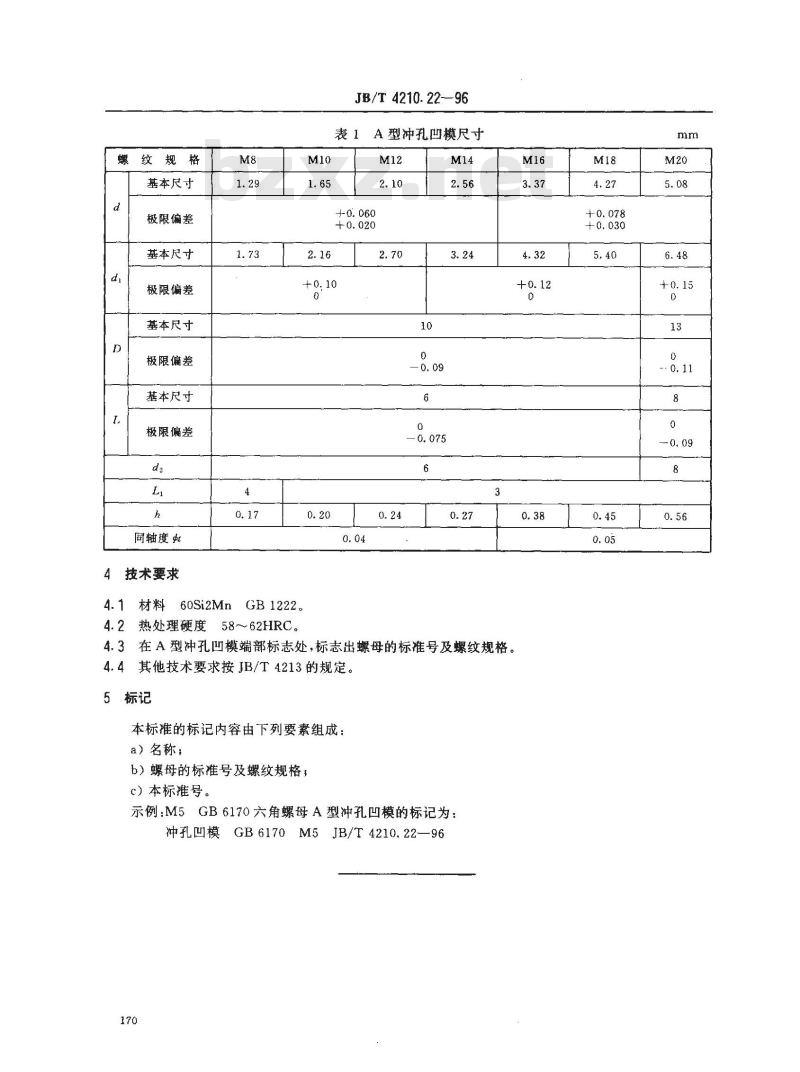

表1A型冲孔凹模尺寸
4.1材料60Si2MnGB1222。
4.2热处理硬度58～62HRC。
4.3在A型冲孔凹模端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号及螺纹规格，
c）本标准号。
示例：M5GB6170六角螺母A型冲孔凹模的标记为：冲孔凹模
GB6170M5JB/T4210.22—96
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
