JB/T 4212.7-1996
基本信息
标准号： JB/T 4212.7-1996
中文名称：冷镦内六角圆柱头螺钉模具 内六角冲头 C型
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1996-09-03
实施日期：1997-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：48565
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
替代情况：JB 4212.7-1986
出版信息
页数：2 页
标准价格：8.0 元
相关单位信息
归口单位：北京机电研究所
发布部门：北京机电研究所
标准简介
本标准规定了冷镦GB 70内六角圆柱头螺钉M4~M12C型内门角冲头的结构型式与尺寸、技术要求和标记。 本标准适用于多工位自动冷镦机的模具。 JB/T 4212.7-1996 冷镦内六角圆柱头螺钉模具 内六角冲头 C型 JB/T4212.7-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

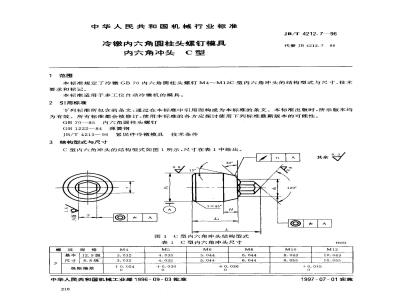

中华人民共和国机械行业标准
冷内六角圆柱头螺钉模具
内六角冲头C型
JB/T4212.7—96
代替JB4212.786
本标准规定了冷镦GB70内六角圆柱头螺钉M4～M12C型内六角冲头的结构型式与尺寸、技术要求和标记。
本标准适用于多工位自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB70—85内六角圆柱头螺钉
GB1222-84弹簧钢
JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸
C型内六角冲头的结构型式如图1所示，尺寸在表1中给出。其余

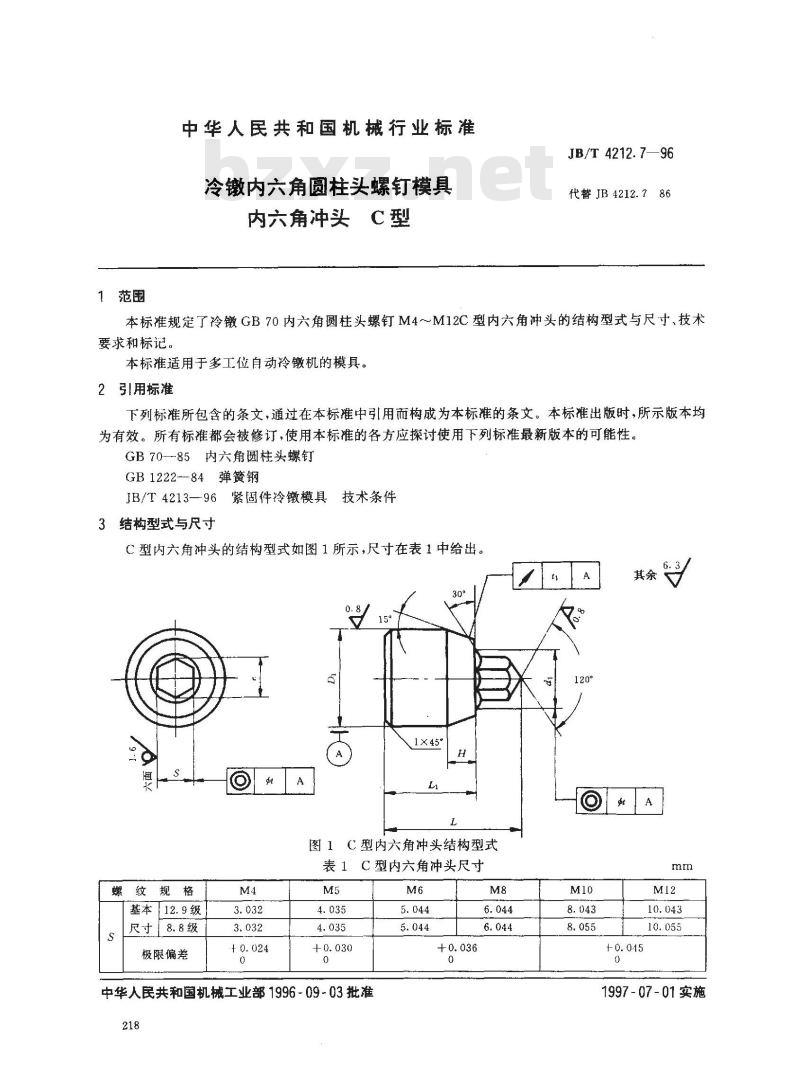

图1C型内六角冲头结构型式
表1C型内六角冲头尺寸
纹规格
基本12.9级
寸8.8级
极限偏差
中华人民共和国机械工业部1996-09-03批准218
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差此内容来自标准下载网
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
圆跳动理
4技术要求
JB/T4212.7-96

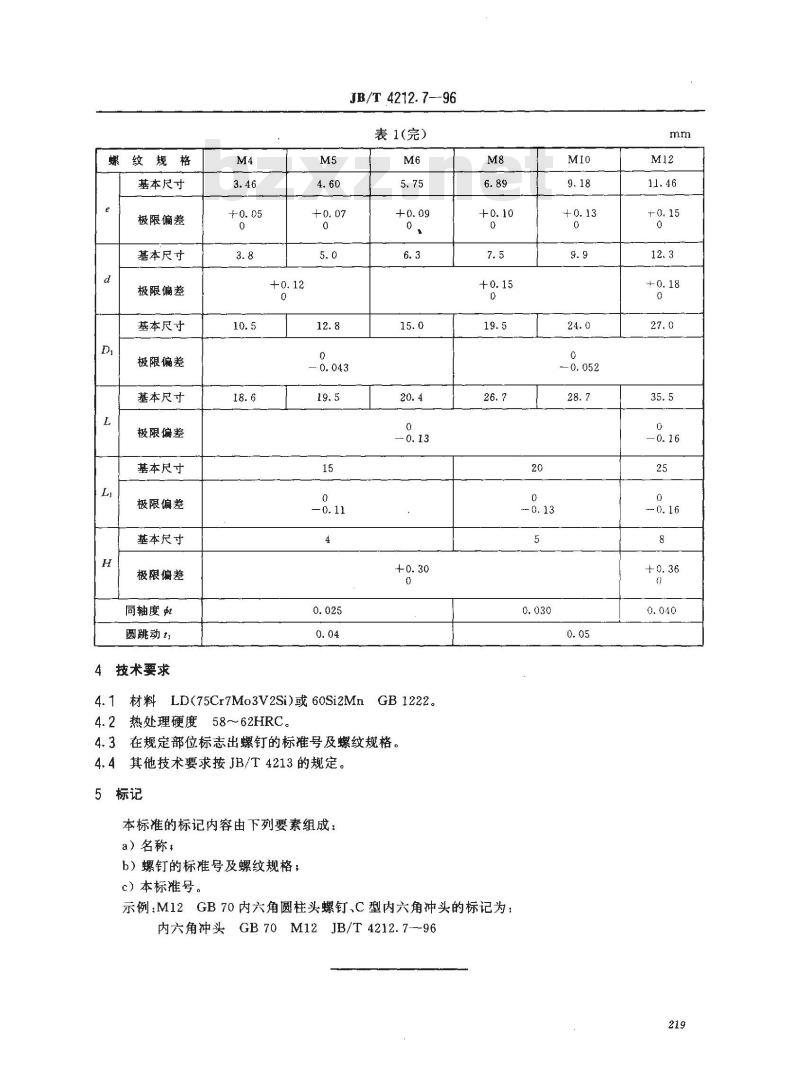

表1(完)
4.1 材料LD(75Cr7Mo3V2Si)或 60Si2Mn GB1222。4.2热处理硬度58～62HRC。
4.3在规定部位标志出螺钉的标推号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称，
b）螺钉的标准号及螺纹规格；
c）本标准号。
示例：M12GB70内六角圆柱头螺钉、C型内六角冲头的标记为：内六角冲头GB70M12JB/T 4212.7--9620
