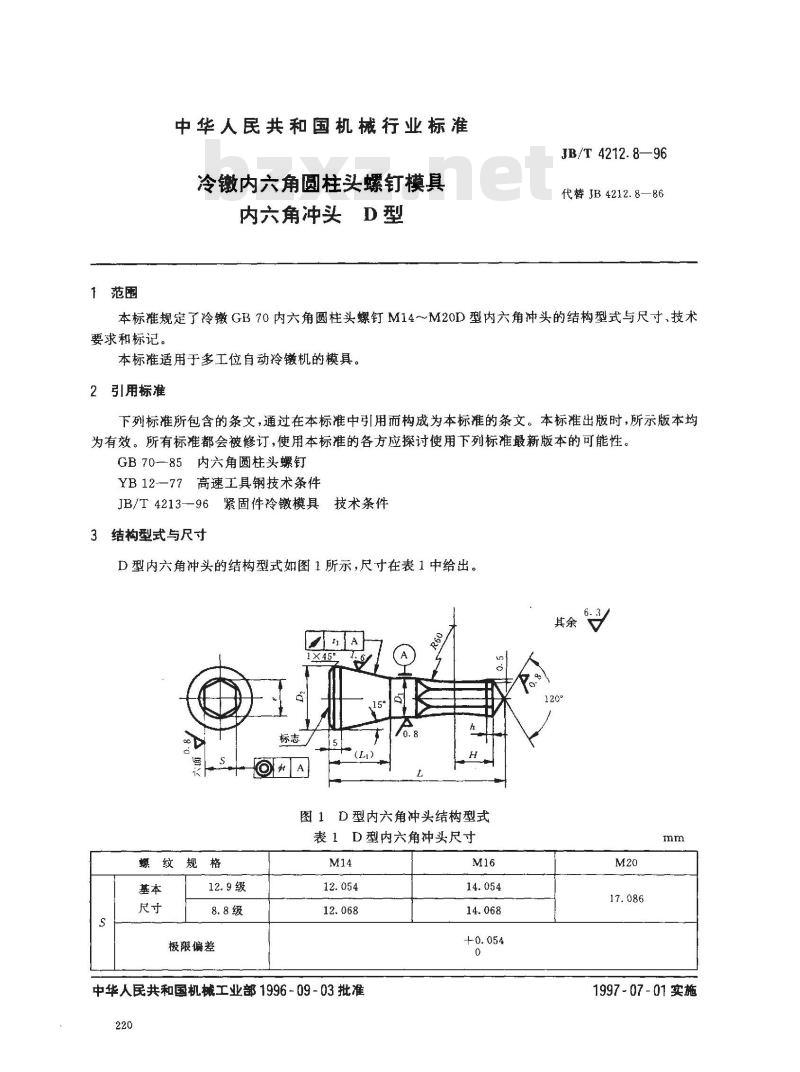

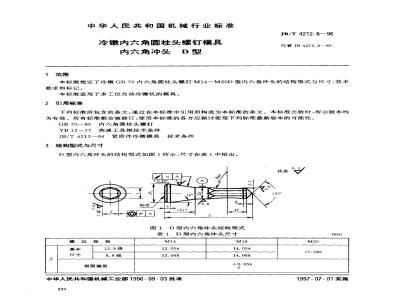

中华人民共和国机械行业标准
冷镦内六角圆柱头螺钉模具
内六角冲头D型
JB/T4212.8—96
代替JB4212.8—86
本标准规定了冷辙GB70内六角圆柱头螺钉M14～M20D型内六角冲头的结构型式与尺寸、技术要求和标记。
本标准适用于多工位自动冷镦机的模具。2
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB70—85内六角圆柱头螺钉
YB12-—77高速工具钢技术条件
JB/T4213--96紧固件冷镦模具技术条件3结构型式与尺寸
D型内六角冲头的结构型式如图1所示，尺寸在表1中给出。20
螺纹规格
极限偏差
图1D型内六角冲头结构型式
表1D型内六角冲头尺寸
中华人民共和国机械工业部1996-09-03批准220
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
圆跳动t1
技术要求
JB/T 4212.8--96

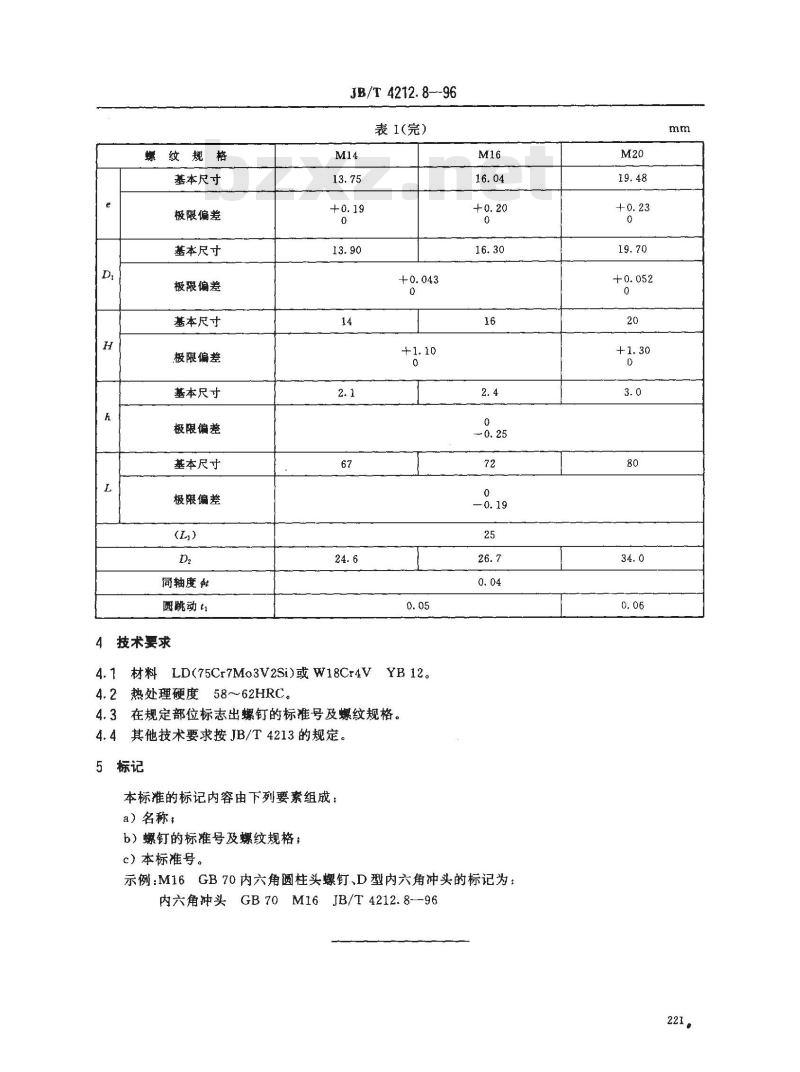

表1(完)
4.1 材料 LD(75Cr7Mo3V2Si)或W18Cr4V4.2热处理硬度58~62HRC。
YB12。
4.3在规定部位标志出螺钉的标准号及螺纹规格4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称，
b）螺钉的标准号及螺纹规格；
c）本标准号。
示例：M16GB70内六角圆柱头螺钉、D型内六角冲头的标记为：内六角冲头GB70M16JB/T4212.8-96M20
