1范围

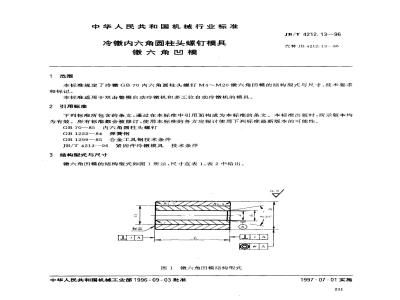

中华人民共和国机械行业标准
冷镦内六角圆柱头螺钉模具
徽六角凹模
JB/T 4212.13—96
代替JB4212.13---86
本标准规定了冷镦GB70内六角圆柱头螺钉M4～M20镦六角凹模的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷徽机和多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB70—85内六角圆柱头螺钉
GB1222—84弹簧钢
GB1299—85合金工具钢技术条件JB/T4213-96紧固件冷镦模具技术条件3结构型式与尺寸

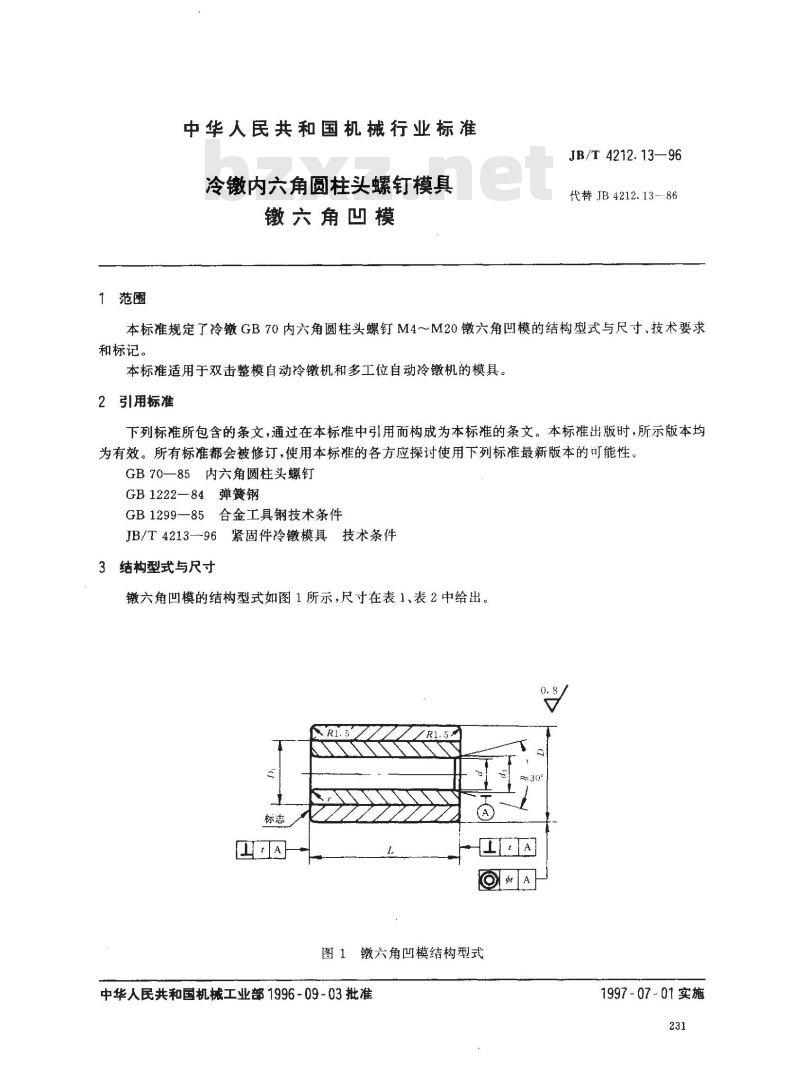

辙六角凹模的结构型式如图1所示，尺寸在表1、表2中给出。0.8
图1镦六角凹模结构型式
中华人民共和国机械工业部1996-09-03批准1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度t
垂直度：
螺钉长度
JB/T4212.13—96

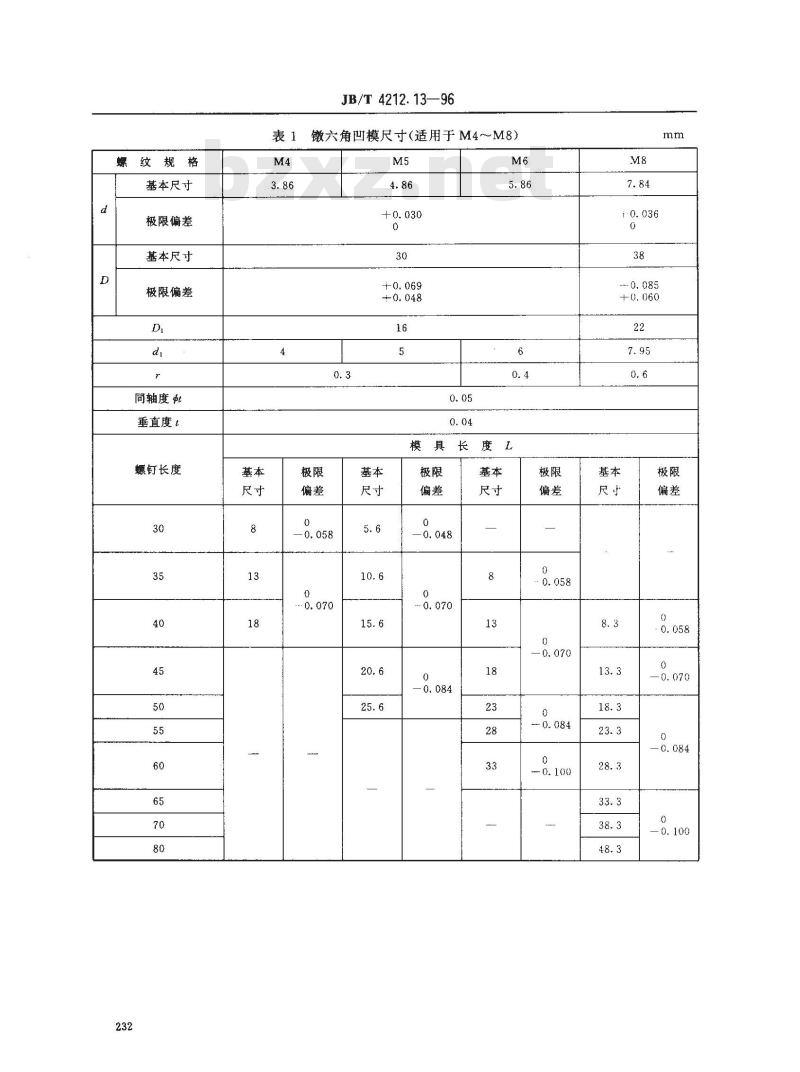

徽六角凹模尺寸（适用于M4～M8）M5
纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
垂直度t
螺钉长度
JB/T4212.13—96

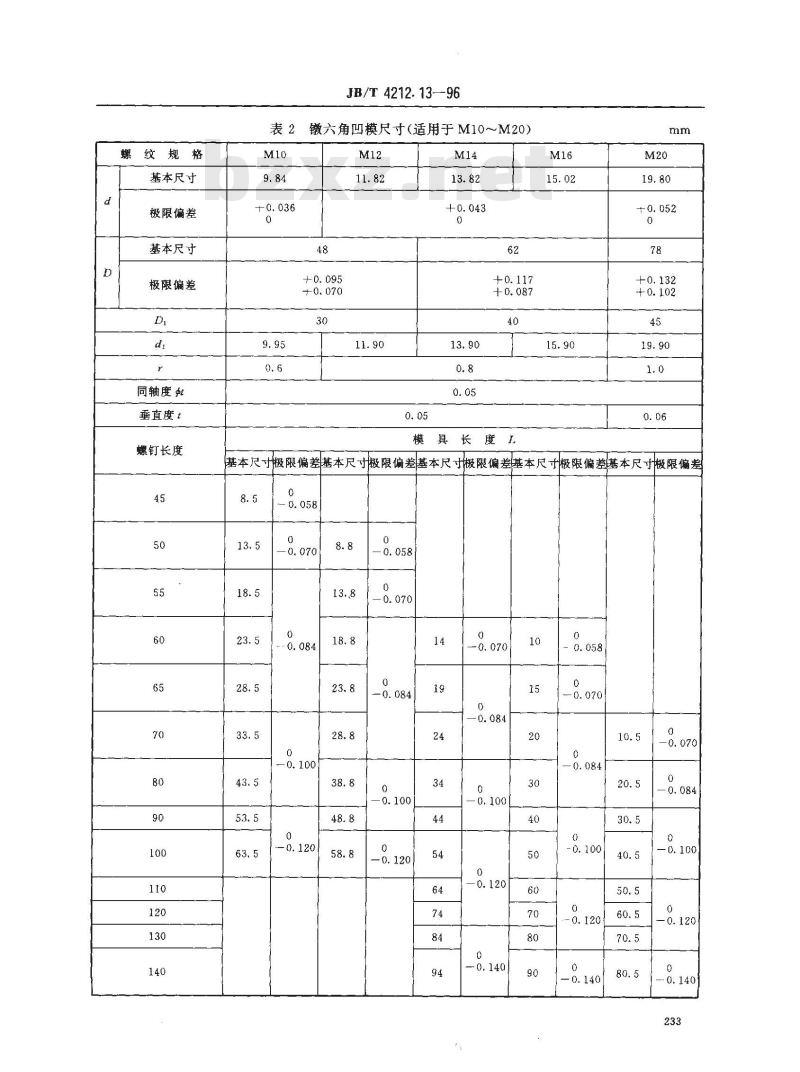

镦六角凹模尺寸（适用于M10～M20）M12
模具长度L
基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差8.5

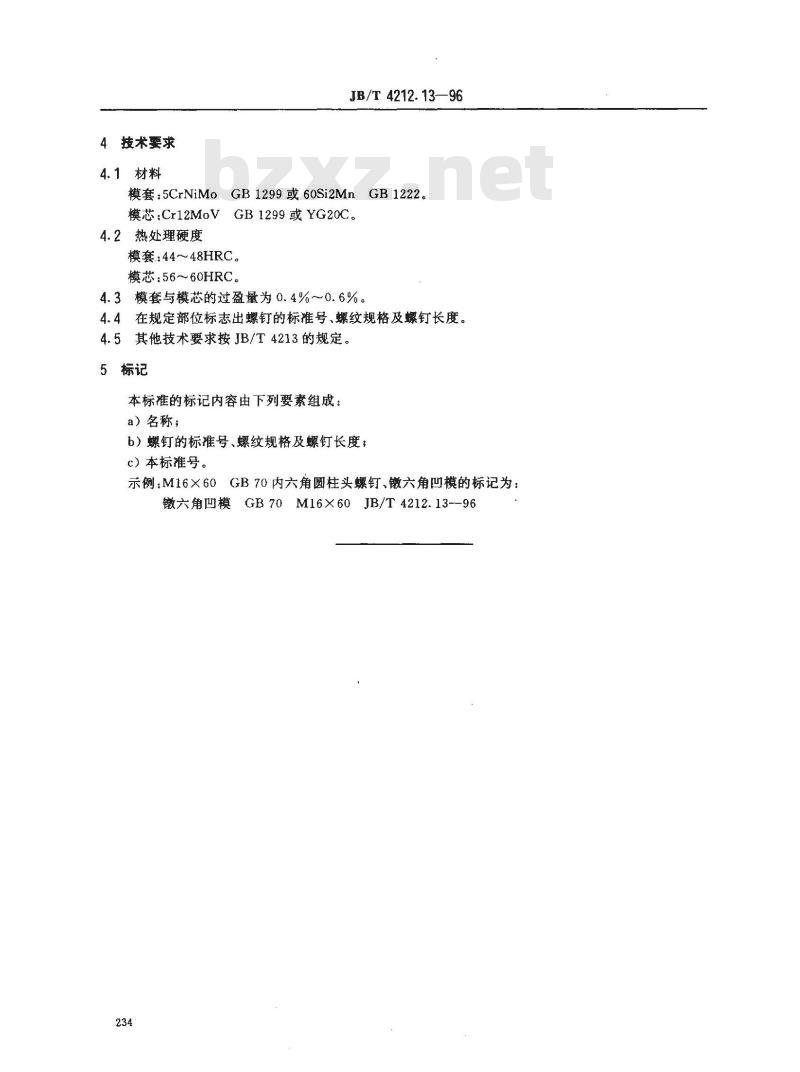

4技术要求
4.1材料
JB/T4212.13—96
模套：5CrNiMoGB1299或60Si2MnGB1222。模芯：Cr12MoVGB1299或YG20C。热处理硬度
模套：44～48HRC。
模芯：5660HRC。
4.3模套与模芯的过盈量为0.4%～0.6%。4.4在规定部位标志出螺钉的标准号、螺纹规格及螺钉长度。4.5其他技术要求按JB/T4213的规定。标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号、螺纹规格及螺钉长度：c）本标准号。
示例：M16×60
GB70内六角圆柱头螺钉、镦六角凹模的标记为：镦六角凹模
GB 70 M16X60 JB/T 4212.13--96
