JB/T 2728.4-1996电机用气体冷却器 挤片式气体冷却器技术要求

中华人民共和国机械行业标准
JB/T2728.4
曦‘艷
1996-09-03
颊魁极
1997-01-01小潢
JB/T2728.41996

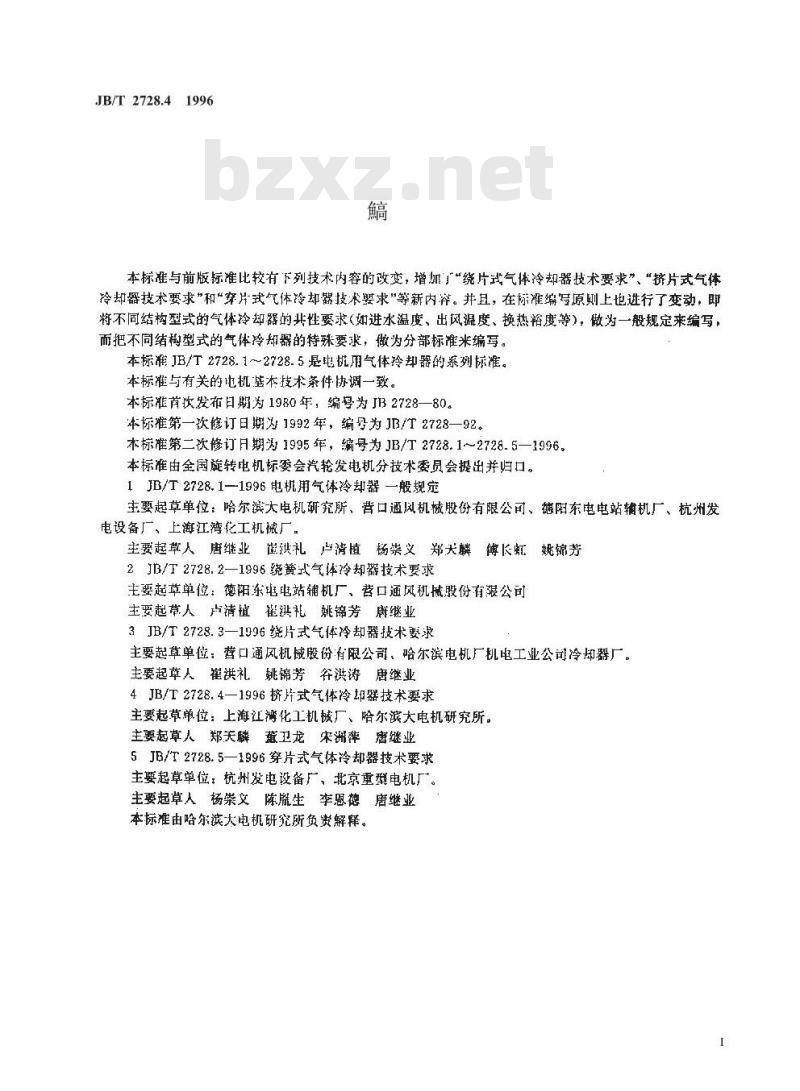

本标准与前版标准比较有下列技术内容的改变，增加广“绕片式气体冷却器技术要求”、“挤片式气体冷却器技术要求”和“穿片式气体冷却技术婴求”等新内。并且，在际准编写原则上也进行了变动，即将不同结构型式的气体冷却器的共性要求（如进水温度、出风温度、换热裕度等），做为一般规定来编写，而把不同结构型式的气体冷却器的特殊要求，做为分部标准米编写。本标准JB/T2728.1～2728.5是电机用气体冷却器的系列标准。本标准与有关的电机基本技术件协调一致。本标准首次发布日期为1980年，编号为JB2728—80。本标准第一次修订日期为1992年，编号为JB/T2728—92。本标准第二次修订日期为1995年，编号为JB/T2728.1~2728.5—1996本标准由金国旋转电机标委会汽轮发电机分技术委员会提出并归口。1JB/T2728.1—1996电机用气体冷却器—般规定主要起草单位：哈尔滨大电机研究所、营口通风机械股份有限公可、撼阳东电电站输机厂、杭州发电设备厂、上海江湾化工机械厂。主要起草人、唐继业截洪礼卢湾植杨崇义郑犬麟傅长虾妩锦芳2JB/T2728.2—1996绕黄式气体冷却器技术要求主要起草单位：德阳东电电站辅机厂、营口通风机械股份有限公司主要起草人：卢清镇崔洪礼姚锦芳厮继业3JB/T2728.3—1996绕片式气体冷却器技术要求主要起草单位：营口通风机械股份有限公司、哈尔滨电机厂机电工业公司冷却器厂。主要起草人崔洪礼姚锦芳谷洪涛唐继业4JB/T2728.4—1996挤片式气体冷却器技术要求主要起草单位：上海江湾化工机械厂、哈尔滨大电机研究所。主要起草人郑天麟董卫龙宋洲萍唐继业5JB/T2728.5—1996穿片式气体冷却器技术要求主要起草单位：杭州发电设备厂、北京重型电机厂。主要起草人杨柴义陈胤生李恩徳唐继业本标准由哈尔滨大电机研究所负贵解释。1范围
颊魁鹭佤艺鱻
曦腌‘瘾艷關
本标准规楚了电机用挤片式气体冷却器的技术要求。本标准适用于各类电机用的挤片式气体冷却器，引用标准
JB/T2728.41996
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文，在标准出版时，所示腋本均为有效。所有标准部会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 1527—87
GB 6893--94
GB8890—88
GB/T 7607—94
拉制管
工业用铝及铝合金拉(轧)制管
热交换器用解合企管
立式机轴承用LYJH型油冷却器
JB/T 2728. 1—1996
电机用气体冷却器一般规定
3定义
挤片式气体冷却器：由挤片式冷却元件组成的气体冷却器称为挤片式气体冷却器，挤片式冷却元件，用于散热的铝翅片是采用刀具挤压方法与铜管组成一体而形成的挤片管称为挤片式冷却元件。铝翅片材料符合GB6893其结构如图1所示。具体尺寸见表1。D:纲臂外铬
技术要求
Df:怒片外径
Dr翅片腰径
8.娣片尊度
挤片式冷却元件结构
4.1本标准符合JB/T2728.1规定。4.2铜管一般应符合表2规定。
1996-09-03瘤
ti翘片节距
0. 4:~ 0. 45
1997-01-01小缆
JB/T2728.4
标雅号
GB1527
GB 8890
CB8890
4.3铜管外表面颁加工至露出金光泽。料
BFe10—1—1
BFe30—1—1
4.4翅片表面应清洁无油污，翅片不得有硅碰和倒捌等缺陷。4.5翅片根部应完全包复钢管，不得有开裂现象。mm
一般使用范围
地下水、水库水、汀湖水
近海江湖水
4.6挤片式气体冷却器所用的翅片管传热品质系数应不低于880，传热品质系数的测定方法按JB/T 760? 附录 B。
4.7挤片式翅片管传热品质系数测定的抽样方法按JB/T7607的6.1条进行。2
