JB/T 5171-1991
基本信息
标准号:
JB/T 5171-1991
中文名称:铡草机刀片
标准类别:机械行业标准(JB)
英文名称: Grass mower blades
标准状态:已作废
发布日期:1991-05-18
实施日期:1992-01-01
作废日期:2007-07-01
出版语种:简体中文
下载格式:.rar.pdf
下载大小:KB
标准分类号
中标分类号:农业、林业>>农、林机械与设备>>B93农副产品与饲料加工机械
出版信息
页数:6 页
标准价格:12.0 元
出版日期:1992-01-01
标准简介
本标准规定了铡草机、青饲切碎机的动刀片、定刀片的技术要求、试验方法、检验规则、标志、包装与贮存等要求。 JB/T 5171-1991 铡草机刀片 JB/T5171-1991 标准下载解压密码:www.bzxz.net
标准内容

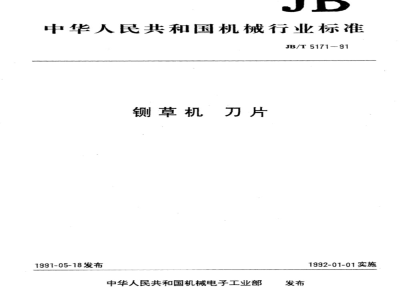

中华人民共和国机械行业标准
JB/T5171-91
草机刀片
1991-05-18发布
中华人民共和国机械电子工业部发布
1992-01-01实施
中华人民共和国机械行业标准
,刀片
刚草机
1主题内容与适用范围
JB/T5171-91
本标准规定了草机、青饲切碎机的动刀片、定刀片(以下简称动、定刀片)的技术要求、试验方法、检验规则、标志、包装与贮存等要求。本标准适用于饲草料加工用的草机、青饲切碎机的动、定刀片。2引用标准
GB1466
GB9439
GB1184
GB1958
GB4879
3技术要求
农业机械用特殊截面热轧型钢
优质碳素结构钢技术条件
灰铸铁件
形状和位置公差
未注公差的规定
金属洛氏硬度试验方法
形状和位置公差
检验规则
防锈包装
3.1动、定刀片应符合本标准的要求,并按经规定程序批准的图样和技术文件制造。3.2动、定刀片应采用GB1466规定的切草机刀片钢或GB699规定的65Mn钢制造。允许采用机械性能不低于65Mn钢的其他材料制造。定刀片也可采用GB9439规定的不低于HT200的白口铸铁制造。双层动刀片的切削层材料也应符合此条规定。3.3动、定刀片淬火区宽度为刀片宽度的三分之一。淬火区硬度为45~52HRC或52~58HRC;非淬火区硬度不得大于38HRC。
3.4动、定刀片刃磨表面粗糙度R,的最大允许值为6.3μm。3.5动、定刀片刃口应锋利,不得有脱炭层、软点及崩刃、裂纹等缺陷。动刀片刃口厚度不大于0.1mm。3.6定刀片刀体应平直,直线刃口的动、定刀片,其刀刃的直线度公差应符合GB1184规定的公差等级12级;弧形刃口的动刀片,刀刃的线轮度为0.3~0.5mm。用双层钢板或用锻接、焊接法制造的双层动刀片,切削层厚度应不小于1mm。3.7
切削层与刀体锻接、焊接处不得有夹层、夹灰等缺陷。联成一体的面积不少于85%。一台刚草机配两把动刀片时,其刃磨周期(按纯工作时间计)不少于6h;配四把动刀片时,应不少3.9
于10h。在规定时间内刚切的物料应无严重撕裂现象。3.10
每台刚草机动刀片之间的重量差不得大于动刀片设计重量的2%。3.11动、定刀片的刃口形状应保证刃磨方便。4试验方法
机械电子工业部1991-05-18批准1992-01-01实施
JB/T5171—91
4.1按GB230的规定在距动、定刀片刃磨面边缘5mm处,等距离选四点(第-点不记)检验硬度,见图1。后三点中如有一点不合格,应加倍复验;如仍不合格,则判为不合格。动、定刀片的非萍火区硬度的测定位置,应距火区10mm。双层刀片应在切削层上检验。图1
4.2表面粗糙度参数值的测量
用表面粗糙度样块或表面粗糙度测量仪,测量动、定刃片的刃磨表面的表面粗糙度参数值。4.3刃口直线度、线轮廓度误差的测量可选用GB1958规定的直线度、线轮廊度检测法的任一种方法检验。4.4刃口角度、刃口厚度应在刀片两端不超过刃长的1/10处及其中心位置的三个截面上进行。用样板或其他测量工具在放大20倍以上的投影仪上画出截面图样进行测量,如图2。刃口角度也可用万能角度尺测量。
刃口角
4.5双层刀片锻接、焊接面积的测量用无损探伤仪测定未锻接、焊接部分的面积。4.6刃磨周期的测定
试验用刀片不少于两副(一副刀片即为一台草机装配的动、定刀片)。将磨好的一副刀片安装在运转良好的草机上进行刚切,直至不能正常刚切为止[其单位草长度电产量不得低于25kg/(kW·h·mm)],记录其纯工作时间。每副刀片至少磨四次,计算平均--副刀片刃磨一次的纯工作时间。
5检验规则
5.1动、定刀片需经制造厂检验部门检验合格后,方可出厂。5.2动、定刀片材料进厂应有检验证明,并符合有关的规定。2
5.3出厂检验
JB/T5171—91
5.3.1刀片出厂检验时按批提交验收,批量数N=281500。其质量不合格分类及抽样方案见下表。抽样方案是正带检查一次抽样方案。表
不合格分类
判定规则
项目数
检查水平
样本字码
样本大小
注:1)双层刀片检查,
萍火区硬度、非淬火区硬度
动刀片重量差
双层刀片联成一体的面积\下载标准就来标准下载网
刀片刃瞻周期“
3 (4)3)
表面粗糙度
动刀片刃口的厚度
切削层厚度
直线度或线轮廊度
刃口角
刀片尺寸
6 (7))
2)刀片刃磨周期为每三年检查一次。但刀片的材料或工艺变更时,应及时试验。3)双层刀片A类项日数为4项;B类项日数为7项、5.3.2判定规则
当被检查项目的累积不合格数小于或等于合格判定数Ac时,整批刀片在该类被判为合格。5.3.2.2
5. 3. 2. 3
当被检查项目的累积不合格数大于或等于不合格判定数e时,整批刀片在该类被判为不合当刀片在A,B两类都被判为合格,则整批刀片判为合格,否则判为不合格。有下列情况之一时,应进行型式检验:5.4
新产品或老产品转厂生产的试制定型鉴定;正式生产后,如刀片结构、材料、工艺有较大的改变,可能影响产品性能时;产品停产两年后,恢复生产时;国家质量监督机构提出进行型式检验要求时。型式检验的质量不合格分类及抽样方案和判定规则同5.3条。6
标志、包装与贮存
6.1刀片上应有制造厂的标记。
6.2动、定刀片出厂时,应按GB4879的表1中的M-2-1规定进行防锈处理。从出厂之日起,在正常的管理条件下,一年内不得生锈。6.3单独发运的刀片应装箱。每箱不得超过50kg。也可根据供需双方协议进行包装、运输。6.4
包装箱应注明:
制造广名称:
产品名称、型号及数基;
产品出厂日期或生产批号。
JB/T517191
6.5每一包装箱内应有制造厂的质量检验合格证。6.6包装好的产品应存放在干燥、通风、无腐蚀性气体的库房内。质量保证期
在用户遵守产品的安装和使用条件下,刀片自使用之日起纯工作时间在60h之内,因制造质量不良而不能正常工作时,制造厂应无偿更换。附加说明:
本标准由机械电子工业部呼和浩特畜牧机械研究所提出并归口。本标准由机械电子工业部呼和浩特畜牧机械研究所负责起草。本标准主要起草人海玉荣。
中华人民共和国
机械行业标
刚草机刀片
JB/T5171—91
机械电子工业部机械标准化研究所出版发行邮编100081)
(北京8144信箱
版权专有
不得确印
河北省清河县印剧厂印剧
开本880×1230
字数8000
印张1/2
1991年9月第一次印剃
1991年9月第一版
印数00.001—500·定价0.80元
编号0085
