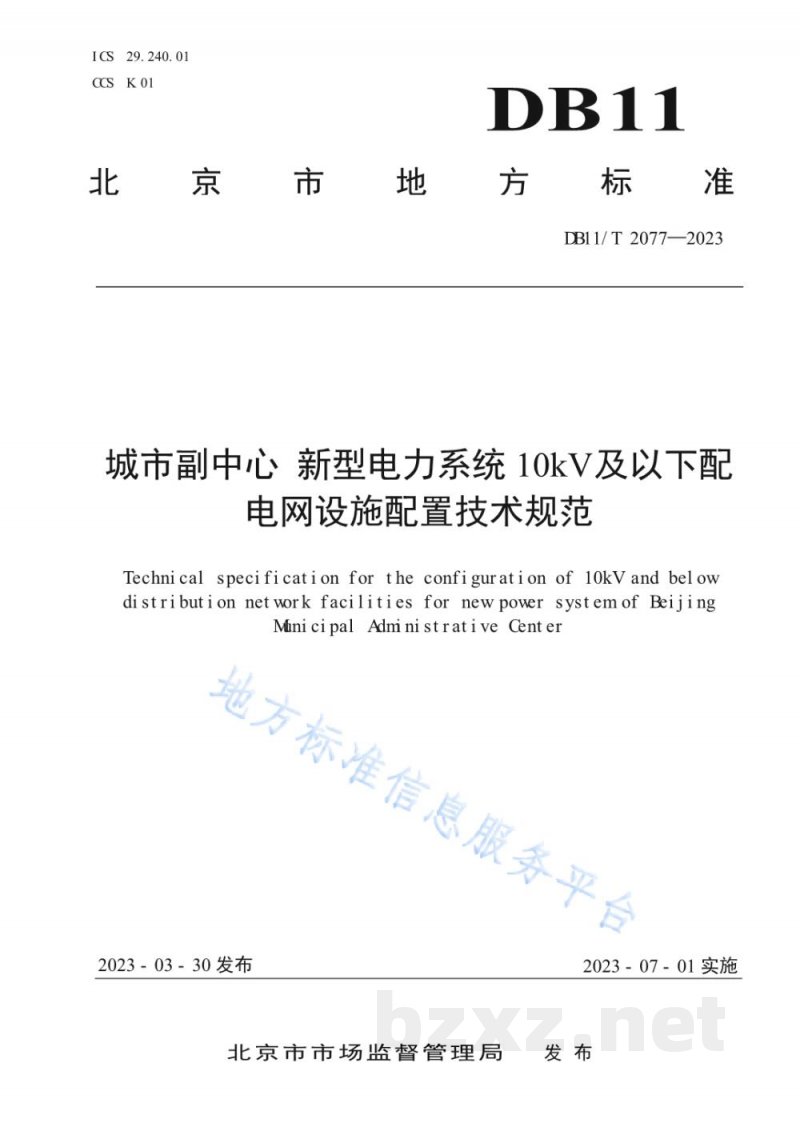

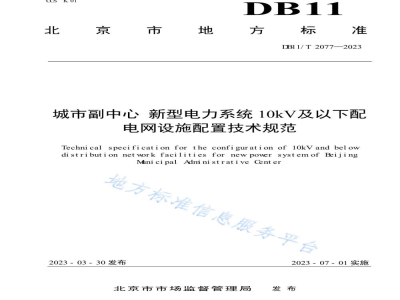

DB11/T2077—2023
城市副中心新型电力系统10kV及以下配电网设施配置技术规范
Technical specification for the configuration of 10kV and below distribution network facilities for new power system of Beijing Municipal Administrative Center

发布日期：2023-03-30
实施日期：2023-07-01
发布单位：北京市市场监督管理局

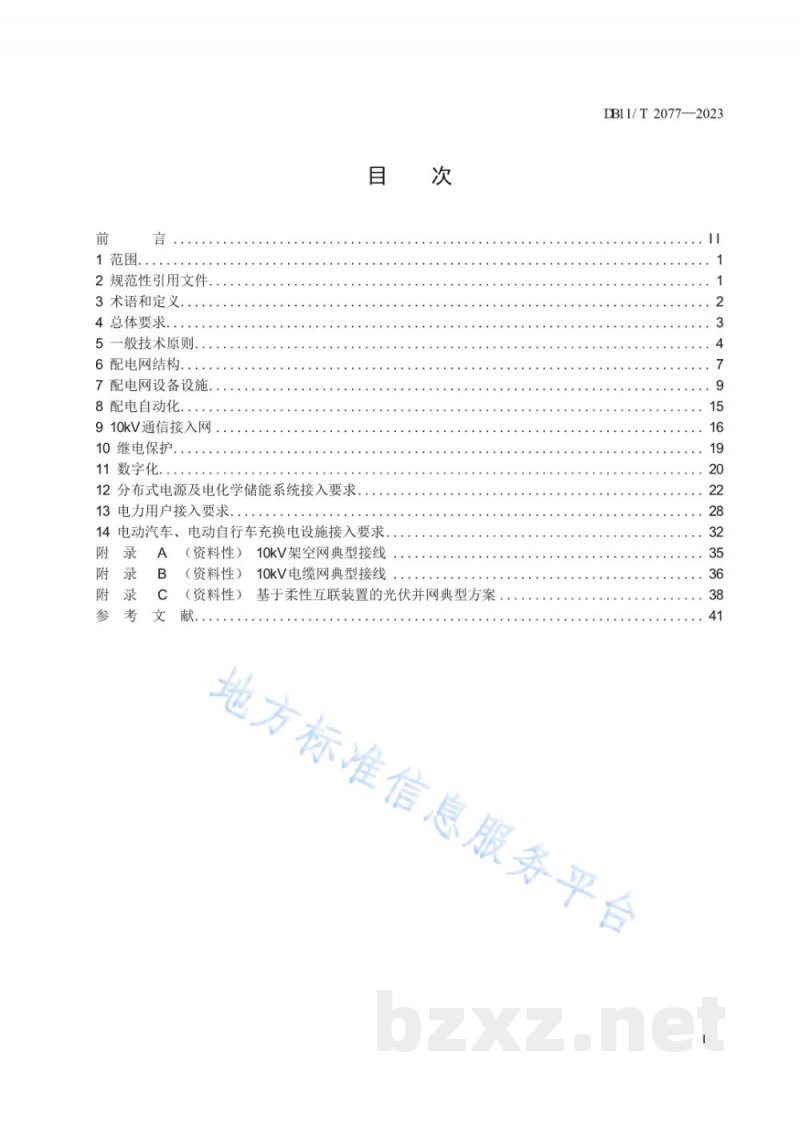

目录
1 范围
2 规范性引用文件
3 术语和定义
4 总体要求
5 一般技术原则
6 配电网结构
7 配电网设备设施
8 配电自动化
9 10kV通信接入网
10 继电保护
11 数字化
12 分布式电源及电化学储能系统接入要求
13 电力用户接入要求
14 电动汽车、电动自行车充换电设施接入要求
附录 A 10kV架空网典型接线（资料性）
附录 B 10kV电缆网典型接线（资料性）
附录 C 基于柔性互联装置的光伏并网典型方案（资料性）

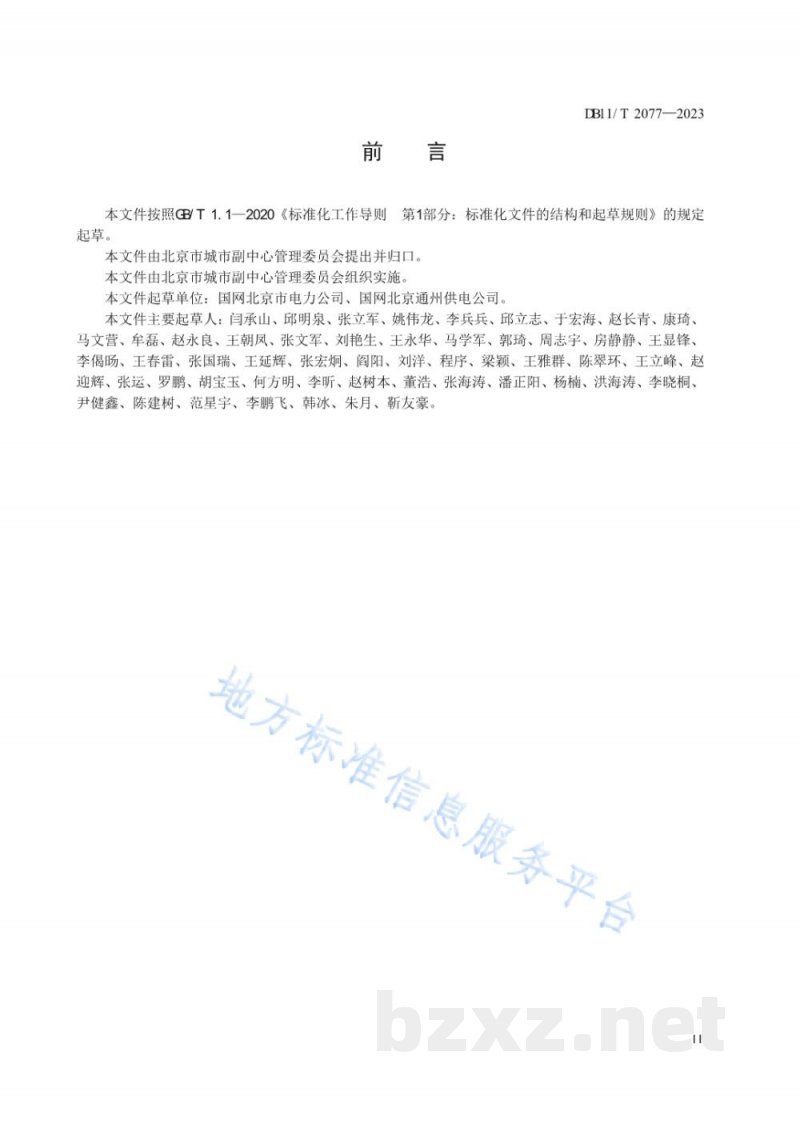

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由北京市城市副中心管理委员会提出并归口。本文件由北京市城市副中心管理委员会组织实施。本文件起草单位：国网北京市电力公司、国网北京通州供电公司。本文件主要起草人：闫承山、邱明泉、张立军、姚伟龙、李兵兵、邱立志、于宏海、赵长青、康琦、马文营、牟磊、赵永良、王朝凤、张文军、刘艳生、王永华、马学军、郭琦、周志宇、房静静、王显锋、李偶肠、王春雷、张国瑞、王延辉、张宏炯、阎阳、刘洋、程序、梁颖、王雅群、陈翠环、王立峰、赵迎辉、张运、罗鹏、胡宝玉、何方明、李昕、赵树本、董浩、张海涛、潘正阳、杨楠、洪海涛、李晓桐、尹健鑫、陈建树、范星宇、李鹏飞、韩冰、朱月、靳友豪。

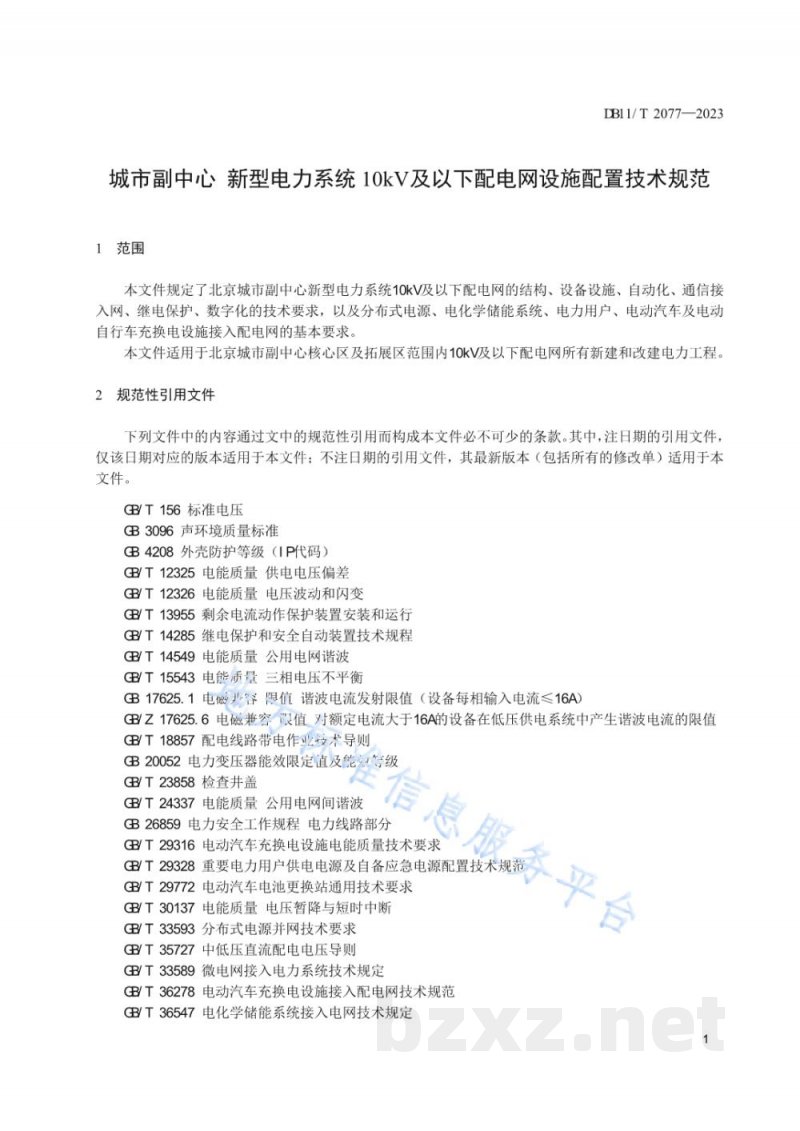

1 范围
本文件规定了北京城市副中心新型电力系统10kV及以下配电网的结构、设备设施、自动化、通信接入网、继电保护、数字化的技术要求，以及分布式电源、电化学储能系统、电力用户、电动汽车及电动自行车充换电设施接入配电网的基本要求。本文件适用于北京城市副中心核心区及拓展区范围内10kV及以下配电网所有新建和改建电力工程。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 156 标准电压
GB 3096 声环境质量标准
GB 4208 外壳防护等级（IP代码）
GB/T 12325 电能质量 供电电压偏差
GB/T 12326 电能质量 电压波动和闪变
GB/T 13955 剩余电流动作保护装置安装和运行
GB/T 14285 继电保护和安全自动装置技术规程
GB/T 14549 电能质量 公用电网谐波
GB/T 15543 电能质量 三相电压不平衡
GB/T 17625.1 电美容限值谐波电流发射限值（设备每相输入电流≤16A）
GB/T 17625.6 电磁兼容眼值对额定电流大于16A的设备在低压供电系统中产生谐波电流的限值
GB/T 18857 配电线路带电作业技术导则
GB 20052 电力变压器能效限定值及能等级
GB/T 23858 检查井盖
GB/T 24337 电能质量 公用电网间谐波
GB 26859 电力安全工作规程 电力线路部分
GB/T 29316 电动汽车充换电设施电能质量技术要求
GB/T 29772 电动汽车电池更换站通用技术要求
GB/T 30137 电能质量 电压暂降与短时中断
GB/T 33593 分布式电源并网技术要求
GB/T 35727 中低压直流配电电压导则
GB/T 33589 微电网接入电力系统技术规定
GB/T 36278 电动汽车充换电设施接入配电网技术规范
GB/T 36547 电化学储能系统接入电网技术规定

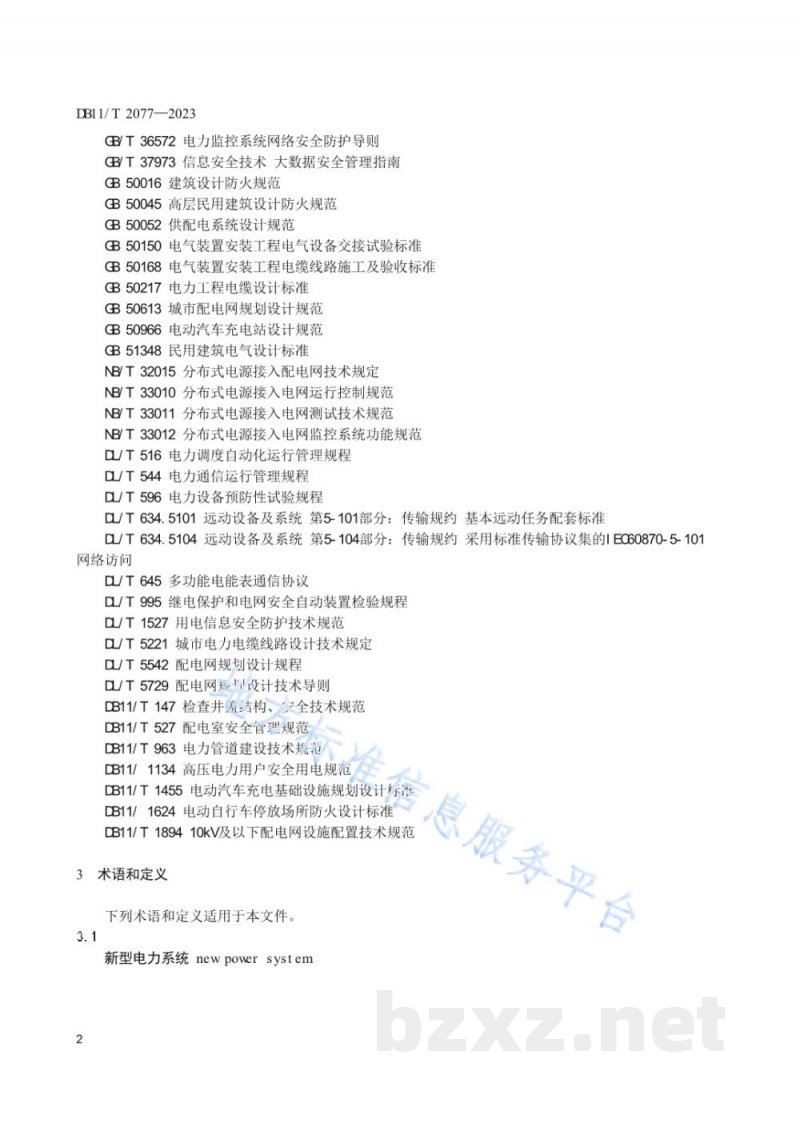

GB/T 36572 电力监控系统网络安全防护导则
GB/T 37973 信息安全技术 大数据安全管理指南
GB 50016 建筑设计防火规范
GB 50045 高层民用建筑设计防火规范
GB 50052 供配电系统设计规范
GB 50150 电气装置安装工程电气设备交接试验标准
GB 50168 电气装置安装工程电缆线路施工及验收标准
GB 50217 电力工程电缆设计标准
GB 50613 城市配电网规划设计规范
GB 50966 电动汽车充电站设计规范
GB 51348 民用建筑电气设计标准
NB/T 32015 分布式电源接入配电网技术规定
NB/T 33010 分布式电源接入电网运行控制规范
NB/T 33011 分布式电源接入电网测试技术规范
NB/T 33012 分布式电源接入电网监控系统功能规范
D/T 516 电力调度自动化运行管理规程
D/T 544 电力通信运行管理规程
D/T 596 电力设备预防性试验规程
DL/T 634.5101 远动设备及系统 第5-101部分：传输规约基本远动任务配套标准
DL/T 634.5104 远动设备及系统 第5-104部分：传输规约采用标准传输协议集的IEC60870-5-101网络访问
D/T 645 多功能电能表通信协议
D/T 995 继电保护和电网安全自动装置检验规程
D/T 1527 用电信息安全防护技术规范
D/T 5221 城市电力电缆线路设计技术规定
D/T 5542 配电网规划设计规程
D/T 5729 配电网设计技术导则
DB11/T 147 检查井盖结构、安全技术规范
DB11/T 527 配电室安全管理规范
DB11/T 963 电力管道建设技术规范
DB11/T 1134 高压电力用户安全用电规范
DB11/T 1455 电动汽车充电基础设施规划设计标准
DB11/T 1624 电动自行车停放场所防火设计标准
DB11/T 1941 10kV及以下配电网设施配置技术规范

3 术语和定义
下列术语和定义适用于本文件
3.1 新型电力系统 new power system
