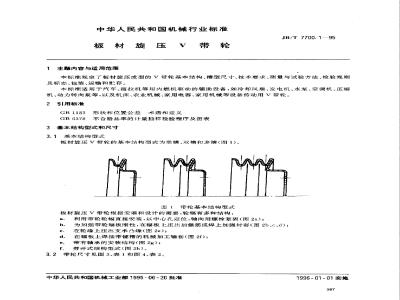

中华人民共和国机械行业标准
板材旋压V带轮
1主题内容与适用范围
JB/T 7700.1—95
本标准规定了板材旋压成型的V带轮基本结构、槽型尺寸、技术要求、测量与试验方法、检验规则及标志，包装，运输和贮存。
本标准适用于汽车、拖拉机等用内燃机驱动的辅助设备，如冷却风扇、发电机、水泵、空调机、压缩机、动力转向泵等，以及机床、农业机械、家用电器、家用机械等设备传动用V带轮。2引用标准
GB1183形状和位置公差术语和定义GB6378不合格品率的计量抽样检验程序及图表3基本结构型式和尺寸
3.1基本结构型式
板材旋压V带轮的基本结构型式为单槽、双槽和多槽（图1)。图1带轮基本结构型式
板材旋压V带轮根据安装和设计的需要，轮辐有多种结构：a.
利用带轮轮辐直接安装，以中心孔定位，轴向用螺栓紧固（图2a)；为加强带轮辐板刚性，在辐板上压出加强筋或焊上加强衬套（图2b、c、d）；在轮缘上压出支承凸缘（图2e）；在辐板上焊接带键槽的机械加工轴套（图2f）；带有轴承的安装结构（图2g）；劈开式结构型式（图2h）。
3.2带轮尺寸见图3、表1和图4、表2。中华人民共和国机械工业部1995-06-20批准1996-01-01实施wwW.bzxz.Net
JB/T 7700.1—95
图2轮辐基本结构
图3汽车V带轮截面
有效宽度
基准宽度
JB/T 7700.1—95
表1汽车带轮尺寸
有效直径
槽角中，（\）
普通V带轮截面
表2普通V带轮尺寸
槽间距离
25.5±0.5
44.5±0.7
槽深he
基准直径dd
槽间距离
13.5±0.35
16.5±0.35
19.5±0.35
21.5±0.42
24.5±0.42
与d相对应的槽角双\），士0.5°=32
4技术要求
JB/T 7700.1—95
4.1产品应符合本标准规定，并按有关规定程序批准的图样及技术文件制造。4.2材料
应选用08F或08AL深冲冷轧钢板，其机械性能应符合有关标准规定。4.3轮槽的表面粗糙度R.≤3.2um。4.4轮槽侧面对基准定位孔（安装支承面）斜向圆跳动量应不大于0.35mm。4.5轮槽中心线与带轮轴线夹角为90°士2°。4.6轮槽底圆角必须在深度h.（或h.+h)以下。4.7轮槽底厚度减薄量一般不超过原板材厚度的25%～30%。4.8带轮外观不允许有裂纹、锋边、毛刺，楔面不允许有较明显的划痕、刮伤及其他影响质量的缺陷。4.9生产厂应在产品表面进行防锈保护处理，如涂漆、镀锌、发蓝、磷化等。4.10带轮的平衡，根据使用情况由供需双方协商进行。5测量与试验方法
5.1产品的外观、外形尺寸、表面粗糙度可用通用量具、样板、标准试样等方法检验5.2斜向圆跳动、安装孔位置度的检测按GB1183规定方法进行。斜向圆跳动的检测方法如图5所示。
图5斜向圆跳动的检测
6验收方法
6.1每件产品需经制造厂检验部门检验合格后方能出厂。6.2出厂检验项目
6.2.1外观质量。
6.2.2外形尺寸、安装尺寸。
6.2.3斜向圆跳动。
6.3若无特殊协议，订货单位抽验产品质量时应采用GB63.78进行抽样验收，取AQL=1，检验水平1。
7.标志、包装、运输与贮存
JB/T7700.1—95
7.1每件产品上应贴有或打印有产品合格标志。7.2产品包装应保证在正常运输情况下不致撞碰擦伤，每箱毛重不得超过50kg。7.3每箱上应清晰标明制造厂名、出厂年月，板材旋压带轮名称与型号，每箱数量，运输装卸的注意事项等。
附加说明：
本标准由机械工业部机械标推化研所提出并归口。本标准由机械工业部机械标准化研究所、兵器工业总公司长春第五十五研究所负责起草。本标雅主要起草人庄敏、秦书安、邹永泉、王铁军。371
