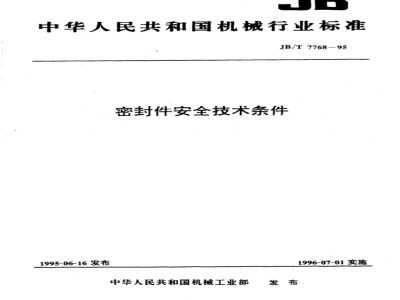

中华人民共和国机械行业标准
JB/T7768-95
密封件安全技术条件
1995-06-16发布
中华人民共和国机械工业部
1996-07-01实施
中华人民共和国机械行业标准
密封件安全技术条件
1主题内容与适用范围
JB/T7768-95
本标准规定了管法兰用密封垫片（以下简称垫片）和阀门用密封填料（以下简称填料）安全使用的技术要求。
本标准适用于垫片和填料在制造和使用过程中的技术检验。2引用标准
GB3986
GB9129
GB9130
GB/T13404
JB/T6369
JB/T6617
JB/T6618
JB/T6622
JB/T6623
JB/T6626
JB/T6627
JB/T6628
JB/T7370
JB/T7760
JB/T7852
3总则
石棉橡胶板烧失量试验方法
钢制管法兰用缠绕式垫片尺寸系列缠绕式垫片技术条件
锅炉用水和冷却水分析方法，氯化物的测定汞盐滴定法平面型钢制管法兰用石棉橡胶垫片凸面型钢制管法兰用石棉橡胶垫片凹凸面型钢制管法兰用石棉橡胶垫片棒槽面型钢制管法兰用石棉橡胶垫片钢制管法兰连接用八角形金属环垫钢制管法兰连接用椭圆形金属环垫钢制管法兰用石棉橡胶垫片技术条件钢制管法兰连接用金属环垫技术条件管法兰用聚四瓶乙烯包覆垫片
柔性石墨金属缠绕垫片技术条件阀门用柔性石墨填料环技术条件金属缠绕垫用聚四氟乙烯生料带技术条件柔性石墨板氯含量测定方法
柔性石墨板硫含量
测定方法
聚四氟乙烯编织填料
碳(化）纤维浸渍聚四氟乙烯编织填料柔性石墨复合增强(板)垫
柔性石墨编织填料
阀门填料密封试验规范
编织填料用聚丙烯腈预氧化纤维技术条件为了确保垫片和填料的产品性能质量，保证高温、高压、易燃、易爆、腐蚀、毒性等工况条件下机械设备的安全运行，保护人民生命和财产的安全，特制定本技术条件。机械工业部1995-06-16批准
1996-07-01实施
4垫片安全技术要求
4.1材料
JB/T7768-95
4.1.1垫片用柔性石墨的硫含量应不大于1500ppm，特殊要求的应不大于1000ppm，氧含量应不大于100ppm。
缠绕垫片用聚四氟乙烯生料带的性能指标应符合JB/T6618第3章的规定。缠绕垫片用石棉带的烧失量应不大于25%，氟含量应不大于100ppm。4.1.3
缠绕垫片用金属带的性能指标应符合GB4622.3中3.1条的规定。聚四氟乙烯包覆垫片用材料的性能指标应符合GB/T13404中5.1条的规定。金属环垫用材料的性能指标应符合GB9130第1章的规定。尺寸
缠绕挚片的尺寸应符合GB4622.2的规定或用户要求。聚四氟乙烯包覆垫片的尺寸应符合GB/T13404中3.2条的规定或用户要求。复合增强垫片和石棉橡胶垫片的尺寸应符合GB9126.1～9126.4的规定或用户要求。金属环垫的尺寸应符合GB9128.1、GB9128.2的规定或用户要求。性能指标
柔性石墨金属缠绕垫片的性能指标应符合JB/T6369中3.2～3.4条的规定。聚四氟乙烯金属缠绕垫片和石棉金属缠绕垫片的性能指标应符合GB4622.3第7章的规定。聚四氟乙烯包覆垫片的性能指标应符合GB/T13404中5.2、5.3条的规定。柔性石墨复合增强垫片的性能指标应符合JB/T6628中5.1条的规定。金属环垫的性能指标应符合GB9130第2~4章的规定。石棉橡胶垫片的性能指标应符合GB9129第1～4章的规定。使用条件
垫片的使用温度应符合表1的规定。表1
垫片种类
缠绕垫片
包覆垫片
复合增强垫片
金属环垫
石棉橡胶垫片
垫片材料bZxz.net
金属/柔性石墨
金属/石棉
金属/聚回氟乙烯
聚四氟乙烯包石棉
柔性石墨/低碳钢
柔性石墨/oCr19Ni9
软铁、01、08、00Cr17Ni14Mo2
OCr19Ni9
石棉橡胶板
垫片的使用压力应符合表2的规定。最高使用温度
垫片种类
最高使用压力
缠绕垫片
JB/T7768-95
包覆垫片
同时在高温和高压下使用时需做验证试验。4.4.3
4.5检验方法
复合增强垫片
金属环望
石棉橡胶垫片
柔性石墨氯含量的测定按JB/T6622的规定执行，硫含量的测定按JB/T.6623的规定执行。聚四氟乙烯生料带技术指标的检验按JB/T6618第4章的规定执行。石棉烧失量的测定按GB3986的规定执行，氯含量的测定按GB6905.3的规定执行。缠绕垫片性能指标的检验按GB4622.3第8章的规定执行，聚四氟乙烯包覆垫片性能指标的检验按GB/T13404的规定执行。石棉橡胶垫片性能指标的检验按GB9129的规定执行。柔性石墨复合增强垫片性能指标的检验按JB/T6628第6章的规定执行。填料安全技术要求
5.1材料
填料环用柔性石墨板的性能指标应符合JB/T6617中3.1、3.2条的规定。5.1.1
编织填料用柔性石墨的氯含量应不大于50ppm。编织填料用聚丙烯膀预氧化纤维的性能指标应符合JB/T7852的规定。性能指标
柔性石墨填料环的性能指标应符合JB/T6617中3.2～3.4条的规定。柔性石墨编织填料的性能指标应符合JB/T7370第5章的规定。碳（化）纤维编织填料的性能指标应符合JB/T6627第5章的规定。聚四氟乙烯编织填料的性能指标应符合JB/T6626第4章的规定。填料在使用压力和使用温度下的试验寿命应不少于6000次。使用条件
填料的使用压力和使用温度应符合表3的规定。表3
填料种类
模压填料
编织填料
柔性石墨
柔性石墨/金属
柔性石墨/树脂
填充聚四氟乙烯
柔性石墨/金属
柔性石墨/非金属
碳纤维
碳化纤维I型
碳化纤维I型
聚四氟乙烯
最高使用压力
最高使用温度
JB/T7768-95
5.4检验方法
5.4.1柔性石墨填料环及填料环用柔性石墨性能指标的检验按JB/T6617第4章的规定执行。5.4.2柔性石墨编织填料性能指标的检验按JB/T7370第6章的规定执行，填料用柔性石墨氯含量的测定按JB/T6622的规定执行。5.4.3碳（化）纤维编织填料性能指标的检验按JB/T6627第6章的规定执行，填料用聚丙烯腈预氧化纤维性能指标的检验按JB/T7852第4章的规定执行。5.4.4聚四氟乙烯编织填料性能指标的检验按JB/T6626第5章的规定执行。5.4.5密封填料的寿命试验按JB/T7760的规定执行。附加说明：
本标准由机械工业部合肥通用机械研究所提出并归口。本标准由机械工业部合肥通用机械研究所负贵起草。本标准主要起草人刘国山、张维仁、吴素云。中华人民共
机械行业标准
密封件安全技术条件
JB/T7768-95
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷箱邮编100081)
（北京8144信箱
版权专有
不得翻印
开本880×12301/16
字数8，000
印张1/2
1996年4月第一次印刷
1996年4月第一版
印数00，001
编号95-146
