本标准规定了不饱和聚两玻璃纤维增强片状模塑料和不饱和聚醋玻璃纤维增强团状模塑料系列产品的分类、技术要求、试脸方法、检验规则、标志、包装、运抽和贮存。本标准适用于以不饱和聚醋树脂为粘合剂，以玻璃纤维为增强材料制成的片状、团状模塑料。 JB/T 7770-1995 不饱和聚酯玻璃纤维增强模塑料 JB/T7770-1995 标准下载解压密码：www.bzxz.net

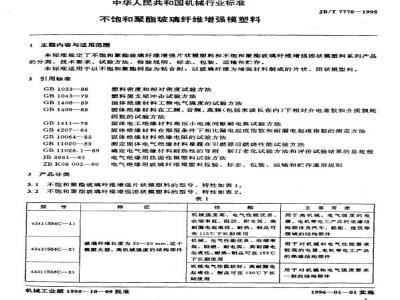

中华人民共和国机械行业标准
不饱和聚酯玻璃纤维增强模塑料1主题内容与适用范围
JB/T7770—1995
本标准规定了不饱和聚酯玻璃纤维增强片状模塑料和不馋和聚酯玻璃纤维增强团状模型料系列产品的分类、技术要求、试验方法、检验规则、标志，包装、运输和贮存。本标准适用于以不饱和聚酯树脂为粘合剂，以玻离纤维为增强材料制成的片状、团状模型料。2引用标准
GB1033—86
GB1043-79
GB1408—89
GB140989
GB1411—78
GB4207—84
GB10064-88
GB 11020--89
GB11026.1—89
JB3961—85
ZBK08002—90
3产品分类
塑料密度和相对密度试验方法
塑料简支梁冲击试验方法
固体绝缘材料工电气强度的试验方法固体绝缘材料在工、音疆、高颊(包括米波长在内)下相对介电常数和介质损耗因数的试验方法
固体电工绝缘材料高压小电流间歇耐电试验方法固体绝缘材料在潮湿条件下相比滞电起痕指数和耐需电起痕指数的测定方法周体绝缘材料绝缘电阻的试验方法测定固体电气绝缘材料暴露在引燃源后燃烧性能试验方法确定电气绝缘材料耐势性的导则制订老化试验方法和评价试验结果的总规程电气绝缘用热围性模塑料试验方法电气绝缘用玻璃纤维慎塑料检验、标志、包装、运输和贮存通用规则不饱和聚酯玻璃纤维增强片状模塑料的型号、特性如表1。3.1
不饱和聚酯璃纤维增强团状模塑料的型号、特性如表2.表1
4341(SMC—1)
4343(SMC—2)
4331(SMC—3)
玻璃纤维长度为25~50mm，适于
模塑大型、高机能强度的结构部件机械工业部1995--10—09批准
机械强度高、电气性能优良、
收缩率低、阻燃、附电充、高
耐漏电起痕性、耐热，制品可
在155℃下长期使用
机械、电气性能优良、收缩率
低、阻燃，耐电双、高漏电
起痕性、耐热：创品可在155C
下长期使用
机械电气性能较好，高耐滞电
起瘦性，制品可在130℃下长
期使用
主要用途
用于高机燃、电气强度的电
器、电机等电工产品的逸缘结
构部件及汽车、帽舶、难筑等
领域的结构部伴
用于对机绒和电气性能要求
较高的电器，电机等电工产品
的绝缘结构部件
用于对机械和电气强度要求
一般的结构部件
1996—01—-01实施
4542(DMC—1)
JB/I 7770—1995
机城康病优
收期家证租账、厨电用高
甜滑电起痕性，耐热，品可
在1550下长期使用
擎纤维长度为3~13mm，适于
4344(DMC—3」模塑结转复杂带件的帮件4332:DMC—3
4续术要求
4.1外观
机械、电气性能优息，收理车
低、塑燃、耐电式、高断猫电
短痕性、耐，制可在155
下长期使再
机械电气性能较好，融电买、
主要用逐
用关对标核和电气强事要求
高的电器、电机等电工严品的
地染结构器件
用于对机能和电气性能要求
轻高的电器、电机等电工产品
维统结构款5
用于对机能彩电气理皮要求
般的电器、电机等电工产品
高前漏电起痕性，制击可在：
的笔续结将车作
130℃下长期售用
不胞和聚醛破璃纤维增强模塑料中不得混有外来杂质。成型后制件表应带整、光滑，无气泡、碧综，
4.2性能指标
不饱和显醋玻率纤维增强模塑料成型后的性能指标按表3的观定。表3
绿名称
吸水性
模盟收缩率
热变形盘度（A德）
冲击强真（简支梁，无缺口
李曲强度
绝缘电围
强水24h后
电气强表（90C变压
鑫波牛
介质报耗因数1M准
相对介电常数（1M
时漏电幕度指款PT
避说性
长期双热性醒度指数
SMC-1sMC-
31.0×10\
SMC--3
|DMC—iDMC--2
1. 75~1.95
>1. 0×10t
EMC—3
1. 0×10*
5试验方法
5.1取祥
按3B3961第/的
JB/T 77701995免费标准bzxz.net
5.2试样制备/
按JB3961第2年的着关规定制备→试样压制案装
棋塑温度
150~160
5.3试样处理和试验环境
按JB3961第3章的有关规是进行。5.4外规
目测评定。
s.5密度
按GB1033·中能A法测定
5.6吸水性
模压方
物料不充许预热
按JB3961第8章中的方获1测定、试整绪巢以塞克表示。3.7模塑收箱辜
按JB3961整10章测定
5.8热变形温度
按JB3961毫18章测定，采用A法。5.9弯曲强度：
按JB3961第17章测定
5.10简支梁冲贵强度（完敏日）按GB1043测定，试耗采用无缺口大试择。5.11绝缘电
资化时间
按GB10064进行，采用罐销电极，试样厚客.0士0.25mm，每组试样3个，式验电压5℃0~1000V，5.1？电气强度：
按GB140g测定。试样在90出2空压将油中预热30min后，采用快速开压试验，试样为直径100三1mm：厚度3.00.25mm的菌片。每组试样数量5个，5.13介质损耗因数及相对介电常数按CB1409测定，来用回路谱源送，试直径50±0.5mm，享2~4mm的愿片每组试择数量3块，采用高频：两电极系统电板直径50mm。5.14耐电款
按C1411测定：
5.15耐漏电起痕指数(PT
按GB4207测定：
5.16燃绕性
按GB1102V中的火陷直试样FV法）测定。5.17长期耐热性
投GB11026.1规定的方法测定。以弯曲强度和电气强度的起始值下降50%作为终点判断标准。6检验规则
JB/T7770—1995
按ZBK08002第2章的有关规定进行。出厂检验项目为第4章表3中的第5、6、7(只做常态绝缘电阻）、8、11项。6.1
6.2型式检验项目为第4章表3中的1～13项。6.3长期耐热性不列入出厂检验和型式检验项目，仅做为产品鉴定内容。6.4每5t为一批产品。
7标志、包装、运输和购存
标志、包装
按ZBK08002第3章的有关规定进行，7.2运输
按ZBK08002第3章的有关规定进行。不得靠近热源。7.3贮存
按ZBK08002第3章的有关规定执行，产晶应贮存在30℃以下的干燥通风的库房内。从出厂之日起，贮存期为三个月。超过贮存期，按6.2条规定检验合格后仍可使用。附加说明：
本标准由全国绝缘材料标准化技术委员会提出并归口。本标准由机械工业部桂林电器科学研究所负责起草。本标准由东方绝缘材料厂、哈尔滨绝缘材料厂、无锡县微型电机厂、杭州红申电器实业公司参加起草
本标准主要起章人唐培汉、张荣、郎永富、王井武、高金焕。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
