JB/T 1386-1999
基本信息
标准号： JB/T 1386-1999
中文名称：钢球磨煤机
标准类别：机械行业标准(JB)
英文名称： Ball Mill
标准状态：现行
发布日期：1999-06-28
实施日期：2000-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：197055
标准分类号
标准ICS号：采矿和矿产品>>73.120矿产加工设备
中标分类号：矿业>>矿山机械设备>>D94破碎、粉磨设备
关联标准
替代情况：JB 1386-1974
出版信息
页数：9 页
标准价格：14.0 元
相关单位信息
归口单位：全国矿山机械标准化技术委员会
标准简介
JB/T 1386-1999 JB/T 1386-1999 钢球磨煤机 JB/T1386-1999 标准下载解压密码：www.bzxz.net

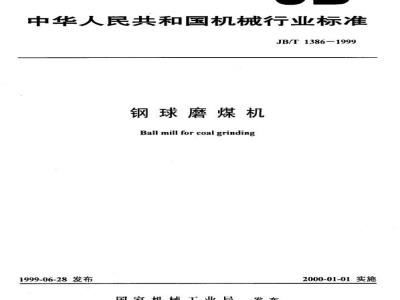

标准图片预览
标准内容
ICS73.120
中华人民共和国机械行业标准
JB/T1386—1999
钢球磨煤机
Ballmillforcoalgrinding
1999-06-28发布
国家机械工业局
2000-01-01实施
JB/T1386-1999
本标准是对JB1386一74《钢球磨煤机》的修订。本标准与JB1386—74相比，主要技术内容改变如下：-根据技术的进步和电力工业发展的需求，对磨煤机规格型号进行了扩充：型号表示方法按JB/T1604一1998《矿山机械产品型号编制方法》规定进行了规范：对零件的具体结构形式、尺寸、公差、粗糙度、热处理硬度等限制技术发展的过细过死的规定，按GB/T1.3一1997的4.1.2作了较大的精减。本标准自实施之日起，代替JB1386—74。本标准由全国矿山机械标准化技术委员会提出并归口。本标准起草单位：焦作矿山机器股份有限公司（焦作矿山机器厂）。本标准主要起草人：尹毓材、邓云湾、李明现、郭明。1范围
中华人民共和国机械行业标准
钢球磨煤机
Ball millfor coal grinding
JB/T 13861999
代替JB[386—74
本标准规定了钢球磨煤机的型式与革本参数、技术要求、试验方法、检验规则、标志、包装、运输、存及制造保证。
本标准适用于粉磨各种硬度煤的中间储仓式制粉系统的钢球磨煤机（以下简称磨煤机），不适用于双进双出钢球磨煤机。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 191—1990
GB/T 700—1988
GB/T 1174—1992
GB/T 3077--1988
GB/T 3323—1987
GB/T 3768—1996
GB/T 5680—1998
GB/T 7233—1987
GB/T9439—1988
GB/T 9443—1988
GB/T 9444-1988
GB/T10095—1988
GB/T11345—1989
GB/T 11352—1989
GB/T 13306—1991
GB/T 13384-1992
JB/T 16041998
JB/T 7031-1993
JB/T 7128—1993
包装储运图示标志
碳素结构钢
铸造轴承合金
合金结构钢技术条件
钢熔化焊对接接头射线照相和质量分级声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法高锰钢铸件
铸钢件超声探伤及质量评级标准灰铸铁件
铸钢件渗透探伤及缺陷显示痕迹的评级方法铸钢件磁粉探伤及质量评级方法渐开线圆柱齿轮精度
钢焊缝手工超声波探伤方法和探伤结果分级一般工程用铸造碳钢件
机电产品包装通用技术条件
矿山机械产品型号综制方法
大型磨机类端盖铸钢件
YTM、YHP、YMPS系列磨煤机用三相异步电动机技术条件国家机械工业局1999-06-28批准2000-01-01实施
3型式与基本参数
3.1型式
JB/TI386-1999
3.1.1磨煤机型式如图1所示，该图不确定其具体结构1一进料部：2一轴承部；3一传动部：一转动部：5—端能管：6—出料部：7减速器：8—电动机图！
3.1.2磨煤机的传动装置布置方式，从简体进料端向出料端香可分为左装、右装及内传动和外传动等不同方式（见图2）。在订货时必须标明传动装置的布置方式费餐
！）左装外传动
3）右装外传动
？》左装内传动
1右表内传动
3.2基本参数
JB/T 13861999
磨煤机的基本参数应符合表1的规定。表1
磨煤机基本参数
MG-1722
MG-1725
MG-2126
MG-2133
MG2532
MG-2539
MG-2935
MG2941
MG-2947
MG-3247
MG3258
MG-3560
MG-3570
MG-3865
MG-3872
MG3879
MG-3886
生产能力
简体容积
上作转速
最大装球量
电机均率
机器重量
1表中生产能力是当煤的可磨性指数Kvm=1.0、全水分M=10%、外在水分M=7%、空气干燥基水分M。-2%给煤粒度R,-20%、煤粉细度R。=8%、最大装球量时的近似生产能力。2电机功率指接JB/T7128选定的安装电机的最大功率。3机器重量系不含电机、电控及研磨体（钢球）的参考重量3. 3
型号表示方法
磨煤机型号应符合JB/T1604的规定，型号表示方法如下：M
简体有效长度，dm
简体有效直径，dm
钢球（钢）
磨煤机（磨）
注：简体有效直径系指筒体衬板波峰和波谷的平均点径；筒体有效长度系指简体两端法兰平面之间的长度3
3.4标记示例
JB/T1386—1999
简体有效直径为3500mm，筒体有效长度为6000mm的钢球磨煤机表示为MG-3560钢球磨煤机
4技术要求
4.1磨煤机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。4.2磨煤机的结构应保证：
a）在环境温度为+45~-20℃的范围内长期正常工作：b）磨煤机的进料口及轴承的密封件应能保证使用450℃以下的干燥剂：c）磨煤机的各结合面应密封良好，不得漏油和泄漏煤粉；d）磨煤机简体部分应有隔音和保温装置；e）相同直径不同长度的磨煤机的轴承衬、进出料端盖、传动齿轮、螺旋管等均应其有互换性；f）磨煤机的润滑装置应安全可靠，当油量、油压、油温未达到设定值时，应有连锁装暨自动报警或停机；
g）磨煤机传动装置的旋转部分应设有防护罩；h）如有特殊要求，可由供需双方协商补充规定。4.3主轴承衬材料性能应不低于GB/T9439中HT200的规定，轴承合金性能不低于GB/T1174中ZSnSb11Cu6或ZPbSb16Sn16Cu2的规定。4.4筒体钢板材料性能不低于GB/T700中Q235-B的规定。筒体焊缝强度不低于母材，.且应进行无损探伤检查，焊缝质量不低于GB/T11345中的Ⅱ·B级或GB/T3323的Ⅲ级。4.5进出料端盖应符合JB/T7031的规定，其轴颈部位和过渡圆弧区应进行无损探伤检查，其质量不低于GB/T7233中的Ⅲ级和GB/T9443或GB/T9444中的Ⅱ级，4.6小齿轮的材料性能不低于GB/T3077中35SiMn的规定。4.7大齿轮的材料性能不低于GB/T11352中ZG310~ZG570的规定。4.8齿轮精度不低于GB/T10095中9-8-8级的规定。4.9衬板材料性能不低于GB/T5680中ZGMn13-1的规定。4.10主轴承冷却水道应进行水压试验，不应有渗漏现象。4.11主轴承高压润滑系统应做油压试验，不应有渗漏现象。4.12主轴承工作温度不超过60℃，回油温度不超过50℃，回水温度不超过40℃。4.13磨煤机空负荷运转时（不装衬板、钢球及隔音保温装置）的噪声，其声压级值不大于85dB（A）4.14磨煤机第一次大修前使用期限不少于16000h。4.15磨煤机成套供应范围应包括机器本体、传动装置、电动机和基础件（见图1)。4.16制造厂应能为中2900mm以上磨煤机提供慢速传动、筛卸球和顶罐装置、稀油站和喷射润滑装置及外隔音防护罩，但不在成套供货之列。：4.17每台磨煤机应随机提供合格证、使用说明书、安装图、基础图和装箱单等技术文件。5试验方法
5.1磨煤机应按经规定程序批准的试验方法进行试验。4免费标准下载网bzxz
JB/T1386—1999
5.2主轴承冷却水道用不小于0.5MPa的水压进行试验，保压时间不少于30min。5.3主轴承高压润滑系统以1.25倍额定工作油压进行试验，保压时间不少于20min。5.4磨煤机空负荷运转时的噪音按GB/T3768的规定检测。5.5磨煤机空负荷试车应按规定的程序分部进行，连续运行时间不少于8h。5.6每台磨煤机在用户进行空负荷试车合格后，方能进行负荷试车。负荷试车应采取逐级加载方法：首次先装入额定负荷的20%~30%，以后每隔30min增加10%~20%的负荷，直至满负荷后连续运转24h。
6检验规则
6.1磨煤机应经检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。6.2在制造厂进行的空负荷试车按每批抽取20%（至少一台）进行检验，如有不合格时，应抽取该批的50%进一步检验，仍有不合格时应检验全部产品。6.3空负荷试车应符合4.2的a）、c）、f）及4.10~4.13的规定。6.4负荷试车应符合5.6、6.3及表1的规定。6.5在下列情况下，磨煤机应进行型式检验：a）研制的新产品或转产生产时的鉴定；b）正常生产后，在结构、材料或工艺有较大的改变，可能影响性能时；c）国家质量检验机构提出型式检验要求时。6.6型式检验内容应包含本标准的全部要求。7标志、包装、运输和贮存
7.1每台磨煤机应在显著位置固定产品标牌，标牌型式与尺寸应符合GB/T13306的规定，其内容如下：a）产品型号、名称；
b）主要技术参数：
c）出厂编号；
d）制造日期；
e）生产企业名称。
7.2产品包装应符合GB/T13384的规定，每箱均应有标志，其内容为：a）收货单位、地址：
b）产品名称与型号：
c）生产企业名称：
d）包装箱箱号、外形尺寸、毛重等：e）起吊作业标记。
7.3磨煤机应按装箱单分箱包装。包装应能满足水路、陆路运输要求。7.4储运标志应符合GB191的规定。7.5磨煤机在贴存期内，应置于通风良好的室内或棚下，电气设备应防止潮湿，产品放置需预防挤压变形和本身重力变形。贮存期内应定期检查维护，防止零件锈蚀和损坏。5
制造保证
JB/T1386-1999
8.1生产企业应保证产品符合本标准的规定。8.2用户在遵守本标准和使用说明书的条件下，产品从发货之日起18个月内，或在此期间从投产之日起6个月内，确因制造质量不良而不能正常工作时，生产企业应无偿为用户修理或更换损坏的零部件（不包括易损件）。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
