本标准规定了银碳化钨电触头材料中游离碳量的测定方法。本标准适用于银碳化钨电触头材料中游离碳量的测定。测定范围：2.00％～5.00％。 JB/T 7778.4-1995 银碳化钨电触头材料化学分析方 JB/T7778.4-1995 标准下载解压密码：www.bzxz.net

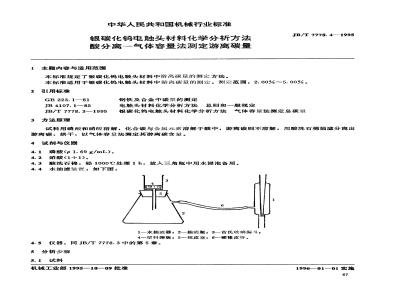

中华人民共和国机械行业标准
银碳化钨电触头材料化学分析方法酸分离一气体容量法测定游离碳量主题内容与适用范围
本标准规定了银碳化钨电触头材料中游离碳量的测定方法。JB/T 7778. 4—1995bzxz.net
本标准适用于银碳化钨电触头材料中游离碳量的测定。测定范围：2.00%～5.00%。2引用标准
GB 223. 1--81
JB 4107.1--85
JB/T 7778. 3-1995
3方法原理
钢铁及合金中碳量的测定
电触头材料化学分析方法总则和一般规定银碳化钨电触头材料化学分析方法·气体容量法测定总碳量试料用磷酸和硝酸溶解，化合碳与金属元素溶解于酸中，游离碳则不溶解，用酸洗石棉抽滤分离出游离碳，烘干，以气体容量法测定其游离碳含量。4 试剂与仪器
4.1 磷酸(p 1.69 g/mL)。
4.2 硝酸(1+1)。
4.3酸洗石棉：经1000℃处理1h，放入三角瓶中用水漫泡备用。4.4水抽滤装置：如下图：
1一水抽滤器；2—抽滤瓶，3一古氏玻璃漏斗；4一塑料筛板，5-橡皮塞，6硬橡皮管。4.5仪器：同JB/T7778.3中的第5章。5分析步骤
5.1试料
机械工业部1995—10—09批准
1996-01--01 实施
按表1称取试料，精确至0.0001g。游离碳含量
2.00~3.00
>3. 00~5. 00
5.2空白试验
随同试料做空白试验。
5.3测定
JB/T 7778. 4--1995
5.3.1将试料置于100mL烧杯中，加2mL磷酸（4.1），10mL硝酸（4.2），在低温电炉上加热溶解，煮沸驱除氮的氧化物。取下冷却。5.3.2将酸洗石棉（4.3)倒入漏斗中，再用玻璃棒将酸洗石棉压紧，使石棉层均匀致密，厚约3mm。5.3.3将试料溶液（5.3.1)小心倒入漏斗中抽滤，烧杯中残馏物用热水全部洗入漏斗中。再用热水洗漏斗数次。
5.3.4停止抽滤，取下漏斗，用玻璃棒把塑料筛板顶出，小心取下石棉层，放入瓷舟中。5.3.5将瓷舟放入烘箱中于120℃烘2h后取出。5.3.6将炉温升至1050℃，先用标准样品校正仪器，以下操作按JB/T7778.3中6.4条进行。6分析结果计算
游离碳的百分含量按式(1)计算：(Ci-C) K
式中：Ci—燃烧试料时的读数，%；Co—空白试验的读数，%，
K—温度、压力校正系数［见GB223.1的附录]；m-试料的质量，g。
7允许差
实验室之间分析结果的差值应不大于表2所列允许差。表2
游离碳量
2.00~3.00
>3.00~5.00
附加说明：
本标准由机械工业部桂林电器科学研究所提出并归口。X100
本标准由机械工业部桂林电器科学研究所起草，上海合金材料总厂参加起草。本标准主要起草人唐跃林李永康凌向群68
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
