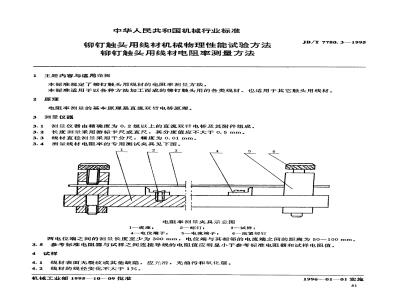

中华人民共和国机械行业标准
铆钉触头用线材机械物理性能试验方法铆钉触头用线材电阻率测量方法1主题内容与适用范围
本标准规定了铆钉触头用线材的电阻率测量方法。JB/T 7780.3—1995
本标准适用于以各种方法加工而成的铆钉触头用的各类线材。也适用于其它触头用线材。2原理
电阻率测量的基本原理是直流双臂电桥原理。3测量仪器
3.1测量仪器由精确度为0.2级以上的直流双臂电桥及其附件组成。3.2长度测量采用游标卡尺或直尺，其分度值应不大于0.5mm。3.3线材直径测量采用干分尺，精度为0.01mm。3.4测量线材电阻率的专用测试夹具见下图。2
1—底座
电阻率测量夹具示意图
2-螺钉，
4电位端子，
5一电流端子，
3一试样，
6-压紧螺钉
两电位端之间的测量长度至少为300mm，电位端与其相邻的电流端之间的距离为50~~100mm。3.5参考标准电阻器与试样之间连接导线的电阻值应明显小于参考标准电阻器和试样电阻值。4试样
4.1线材表面无裂纹或其他缺陷，应光滑，无油污和氧化层。4.2线材的线径变化不大于1%。
机械工业部1995-1009批准
1996-01—01实施
5测量
JB/T 7780.3—1995
5.1线材直径测量采用干分尺，在试样的两端及中间处两相互垂直的方向土各测一次，取其算术平均值，再取三处测得横截面直径的平均值。5.2仲裁测量时，试样的截面积由试样的质量，密度和长度来确定。密度测量按JB/T7780.1--1995进行。
5.3采用专用夹具测量试样长度时，用游标卡尺反复校准夹具上相互平行的两电位端之间的距离。用直尺测量长度时，其测量误差应小于0.2%。5.4试样在夹具中固定后，必须仔细检查测量线路是否准确无误，调整检流计零位，方可进行测量。5.5测量时环境温度在20士10℃。6结果与计算免费标准下载网bzxz
体积电阻率由式（1)计算：
式中：p试样体积电阻率，uQ·cm,R—一试样电阻值，un；
d—线材直径，cm，
L试样两电位端间的测量长度，cm。计算结果取三位有效数字。
附加说明：
本标准由机械工业部桂林电器科学研究所提出并归口。本标准由桂林电器科学研究所负责起草。本标准主要起草人蒋汉松
