JB/T 7902-1999
基本信息
标准号： JB/T 7902-1999
中文名称：线型象质计
标准类别：机械行业标准(JB)
英文名称： Linear Image Quality Meter
标准状态：已作废
发布日期：1999-06-24
实施日期：2000-01-01
作废日期：2007-05-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：84239
标准分类号
标准ICS号：机械制造>>焊接、钎焊和低温焊>>25.160.40焊接接头
中标分类号：机械>>加工工艺>>J33焊接与切割
出版信息
出版社：机械工业出版社
页数：7 页
标准价格：12.0 元
出版日期：2000-01-01
相关单位信息
归口单位：全国焊接标准化技术委员会
发布部门：全国焊接标准化技术委员会
标准简介
JB/T 7902-1999 本标准非等效采用国际标准 ISO 1027：1983《无损检验用射线影像质量指示计的规则与标志》，对 JB/T 7902-95《线型象质计》的修订。修订时仅按有关规定作了编辑性修改，技术内容没有变化。 本标准规定了线型像质计(以下简称像质计)的制造技术，标志及有关应用方法 。该像质计用于衡量金属材料 x 或 γ 射线照相的影像质量。当本标准规定的像质计不能满足使用要求时，可另行设计相应的特殊象质计。 本标准于 1985 年 11 月 25 日以 GB 5618-85 首次发布，于 1996 年 4 月调整为 JB/T 7902-95。 JB/T 7902-1999 线型象质计 JB/T7902-1999 标准下载解压密码：www.bzxz.net

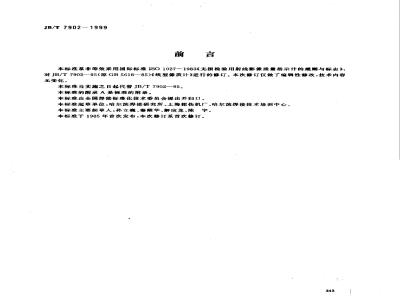

标准图片预览
标准内容
JB/T7902--1999
本标准系非等效采用国际标准ISO1027--1983&无损检验用射线影像质量指示计的规则与标志》，对JB/T7902—95原GB5618—85）《线型像质计》进行的修订。本次修订仅做了编辑性修改，技术内容无变化。
本标准自实施之日起代替JB/T7902-95。本标准的附录 A是标准的附录。本标准由全国焊接标准化技术委员会提出并归口。本标准起草单位：哈尔滨焊接研所、上海探伤机厂，哈尔滨焊接技术培训中心。本标准主要起草人孙立巍，秦醒华、解应龙、陈宇。本标准于1985年首次发布，本次修订系首次修订。343
1范围
中华人民共和国机械行业标准
线型像质计
Wire type image quality indicatorJB/T 7902—1999
代著JB/T7902--95
本标准规定了线型像质计（以下简称像质计）的制造技术要求、标志及有关应用方法。该像质计用于衡量金属材料X或射线照相的影像质量。当本标准规定的像质计不能满足使用要求时，可另行设计相应的特殊像质计。
2技术要求
2.1像质计由不同直径的金属线组成，线的直径按R'10、R'20两类化整值系列选取，线直径及其充许偏差和线编号列于表1。
表1线直径及其充许偏差和线编号R'10系列
充许偏差
线编号
R'20系列
充许偏差
线编号
2.2以七根编号相连接的金属线为一组，共分两类六组。即R'10系列1～7;6～12;10~16三组，R'20系列(1)~(7)(6)～(12);(10)～（16)三组，见表2。国家机械工业局1999-06-24批准344
2000-01-01卖施
线直径
JB/T 7902—1999
R'10系列
像质计组别
(1)~(7)
2.3金属线应相互平行排列，其长度分别不小于25mm和50mrh。2.4金属线轴线间的间距不得小于较粗线直径的3倍，但最小应为5mm。R'20系列
(6)~(12)
(10)~(16)
2.5每个像质计中所有金属线应由相同材料构成，并固定在由弱吸收材料（以不影响影像质为原则）制成的包壳中。
2.6像质计的标志应清晰、完整，并能在射线照相底片上清楚显示。3标志及代号
3.1像质计应具有下列标志：
像质计标准编号：JB/T7902—1999线材代号：FECU：AL等
最粗线与最细线的编号见表3：
R'10系列
R20系列
1+7,612,10:16
(1)+(7):(6)+(12);(10)+(16)
注：最粗线的编号在最粗线的一侧，最细线的编号在最细线的一侧。3.2像质计代号示例
表示由碳素钢编号为10～16不同直径线材组成的线型像质计：像质计FE10/16JB/T7902-1999
像质计示例图见图1：
JB/T 7902-1999
4像质计适用材料范图及影像质量表示方法4.1像质计的适用材料范围见表4。345
像质计线材代号
线的材料
适用材料范围
JB/T79.02—19.99
表4不同线材像质计适用的材料范围FE
碳素锅
黑色金周
铜、锌、锡及碣合金
4.2采用本标准规定的像质计，射线照相的灵敏度K按式(1)计算：K=d/TX100%
式中：K———以百分数表示的射线照相灵敏度：被检工件的穿透厚度，mm，
d—一射线照相底片上可以辨认到的最细线的直径，mm。AL
铝及铝合金
利用像质计得到的尺仅用以衡量射线照相影像的质量，而不能首接表示可以发现自魅快整的实际尺寸。
JB/T7902-1999
附录A免费标准下载网bzxz
（标难的附录）
线型像质计可表示的灵教度范围线型像质计可表示的灵敏度范围见表A1。表A1
穿透厚度
0. 2~ 0. 8
6～12
0. 25 ~~1
0.17~-0.67
灵敏度
1. 6~ 6. 4
0. 8 3. 2
0, 4~1. 6
0.32~1.28
(10)-~(16)
1. 1~-2. 2
0.73~1. 47
0. 55--1. 1
0.44~0.88
0.37~0.73
0. 31 -~ 0. 63
(6)(12)
0. 9~1. 8
0.72-1. 44
0. 6～1.2
0. 51 ~~1. 03
(1)-~(7)
1.28-2.52
1. 07~ 2. 1
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
