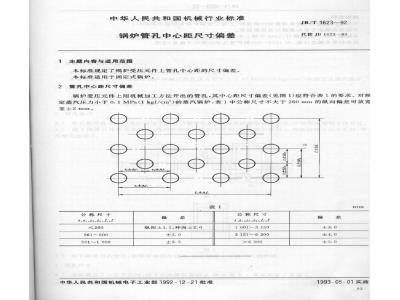

中华人民共和国机械行业标准 JB/T 1623-92 锅炉管孔中心距尺寸偏差 （代替 JB/T 1623-83） 1 主题内容与适用范围 本标准规定了锅炉受压元件上管孔中心距的尺寸偏差。本标准适用于固定式锅炉。 2 管孔中心距尺寸偏差 锅炉受压元件上用机械加工方法开出的管孔，其中心距尺寸偏差（见图1）应符合表1的要求。对额定蒸汽压力小于0.1MPa（1kgf/cm）的蒸汽锅炉，表1中公称尺寸不大于260mm的纵向偏差可放宽至±2mm。 表1 管孔中心距尺寸偏差 公称尺寸 | 纵向偏差 | 环向偏差 ≤260mm | ±1.5 | ±2.0 261~500mm | ±2.0 | ±2.0 501~1000mm | ±2.5 | ±2.5 1001~3150mm | ±3.0 | ±3.0 3151~6300mm | ±4.0 | ±4.0 >6300mm | ±5.0 | ±5.0 附加说明： 本标准由上海发电设备成套设计研究所、上海工业锅炉研究所提出并归口。本标准由锅炉专业标准修订组负责起草。本标准1975年首次修订，1988年第二次修订，自本标准实施之日起，JB/T 1623-83《锅炉管孔中心距尺寸偏差》作废。 中华人民共和国机械电子工业部 1992-12-21 批准 1993-05-01 实施
