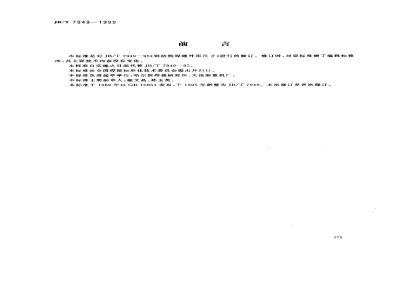

本标准是对JB/T7949一95《钢结构焊缝外形尺寸》进行的修订。修订时.对原标准做了编辑性修改，其主要技术内容没有变化。本标准自实施之日起代替JB/T7949—95。本标推由全国焊接标准化技术委员会提出并归口。本标准负责起草单位；哈尔滨焊接研究所、大连起重机厂。本标准主要起草人：姬文晶、孙玉英。本标准于1989年以GB10854发布，于1995年调整为JB/T7949。本次修订系首次修订。275
1范围
中华人民共和国机械行业标准
钢结构焊缝外形尺寸
Weld outerdimensions for steel construction本标准规定了钢结构焊接接头的焊缝外形尺寸。本标准适用于钢结构的熔化焊对接和角接接头的外形尺寸的检验。2引用标准
JB/T 7949--1999
代替JB/T7949--95
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订、使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T324--1988焊缝符号表示法
GB/T985—1988气焊、手工电孤焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T986-1988埋弧焊焊缝坡口的基本形式与尺寸3总则
3.1焊缝外形尺寸检验前，其焊缝及两侧必须清除熔渣、飞溅及其他污物。3.2焊缝外形尺寸检验主要用肉眼借助有关辅助量具进行。检验时要保证良好的照明。3.3焊缝的坡口形式与尺寸应符合GB/T985和GB/T986的有关规定：3.4焊缝外形尺寸的标注应按GB/T324的有关规定执行。4外形尺寸
4.1焊缝外形应均勾，焊道与焊道及焊道与基本金属之间应平滑过渡。4.21形坡口对接焊缝（包括1形带垫板对接焊缝）见图1。其焊缝宽度cb+2a及余高为值应符合表1的规定。
图11形坡口对接焊缝尺寸
4.3非I形坡口对接焊缝（GB/T985、GB/T986中除I形坡口外的各种对接坡口形式的焊缝）见图2。其焊缝宽度c=g+2u及余高值应符合表1的规定。国家机械工业局1999-06-24批准276
2000-01-01实施
焊接方法
手工电弧焊
及气体保护焊
JB/T 7949--1999
图2非1形坡口对接焊缝尺寸
焊缝外形尺寸
焊缝形式
1形焊缝
非形焊缝
I形焊缝
非|形爆綫免费标准下载网bzxz
焊缝宽度
表中5值为符合GB/T985、GB/T986要求的实际装配值。2g值计算结果若带小数时，可利用数字修约法计算到整数位，g值按式(1)和式(2)计算，并见图3。a)
图3a)中：
图3b)中：
图3书值计算示意图
g-6+2(8-P)tanβ....
焊缝余高h
平焊：0～3
其余：0~4
g=2R+h+2(a-R--P)tan...
4.4焊缝最大宽度cmx和最小宽度cmin的差值，在任意50mm焊缝长度范围内不得大于4mm，整个焊缝长度范围内不得大于5mm。
4.5焊缝边缘直线度f，在任意300mm连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度f如图4所示，其值应符合表2的规定。
JB/T 7949-1999
图4焊缝边缘直线度示意图
表2焊缝边缘直线度
焊接方法
埋珊煤
手工电弧焊及气体保护焊
焊缝边缘直线度！
4.6焊缝表面凹凸，在焊缝任意25mm长度范围内，焊缝余高hmx-hmn的差值不得大于2mm，见图5。焊缝表面凸凹度示意图
角焊缝的焊脚尺寸K值由设计或有关技术文件注明，其焊脚尺寸K值的偏差应符合表3的规定。4.7
表3焊脚尺寸充许偏差
焊接方法
埋弧埠
手工电孤焊及气体保护焊
K≥12
焊缝外形尺寸经检验超出上述规定时，应进行磨或按一定工艺进行局部补焊，返修后应符合本标准的规定。且补焊的焊缝应与原焊缝间保持圆滑过渡。6特殊要求的焊缝外形尺寸，可参照有关标雄和技术条件执行。278
