JB/T 7965-1995
基本信息
标准号： JB/T 7965-1995
中文名称：制冷用图形符号
标准类别：机械行业标准(JB)
英文名称： Graphical symbols for refrigeration
标准状态：现行
发布日期：1995-06-16
实施日期：1996-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：177071
标准分类号
中标分类号：机械>>通用机械与设备>>J73制冷设备
关联标准
出版信息
出版社：机械工业出版社
页数：11 页
标准价格：15.0 元
出版日期：1996-04-01
相关单位信息
起草单位：黄健平
归口单位：机械工业部合肥通用机械研究所
提出单位：机械工业部合肥通用机械研究所
发布部门：中华人民共和国机械工业部
标准简介
本标准规定了制冷用阀门及管路附件、制冷机组、辅助设备、控制件等的图形符号。本标准适用于绘制制冷系统的流程图、示意图和编制相应的技术文件。 JB/T 7965-1995 制冷用图形符号 JB/T7965-1995 标准下载解压密码：www.bzxz.net

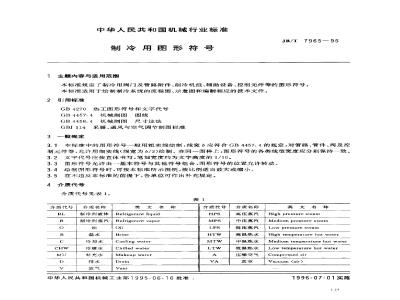

标准图片预览
标准内容
中华人民共和国机械行业标准
制冷用图形符号
1 主题内容与适用范围
JB/T 7965—95
本标准规定了制冷用阀门及管路附件、制冷机组、辅助设备、控制元件等的图形符号。本标准适用于绘制制冷系统的流程图、示意图和编制相应的技术文件。2引用标准
GB4270热工图形符号和文字代号GB4457.4机械制图图线
GB4458.4机械制图尺寸注法
GBJ114采暖、通风与空气调节制图标准3—般规定
3.1本标准中的图形符号一般用粗实线绘制，线宽6应符合GB4457.4的规定，对管路、管件、阀及控制元件等，允许用细实线（线宽为b/3)绘制。在同一图样上，图形符号的各类线型宽度应分别保持一致。3.2文字代号应按直体书写，笔划宽度约为文字高度的1/10。3.3图形符号允许由一基本符号与其他符号组合，图形符号的位置允许转动。3.4绘制图形符号时，可按本标准所示图例，按比例适当放大或缩小。3.5在不违反本标准的前提下，各单位可作出补充规定。4介质代号
介质代号见表1。
介质代号
介质名称
制冷剂液体
制冷剂蒸汽
冷却水
冷媒水
补充水
英文名称
Refrigerant liquid
Refrigerant vapor
Cooling water
Chilled water
Makeup water
中华人民共和国机械工业部199506-16批准介质代号
介质名称
高压蒸汽
中压蒸汽
低压蒸汽
高温热水
中温热水
低温热水
压缩空气
英文名称
High pressure steam
Medium pressure steam.
Low pressure steam
High temperature hot water
Medium temperature hot waterLow temperature hot water
Compressed air
Vacuum (air)
1996-07-01实施
5图形符号
5.1管道
管道的图形符号见表2．
5.2管接头
管道用途
压缩机（风机、泵)排气
压缩机（风机、泵)吸气
供水(气、汽)管
回水（气、汽)管
管接头的图形符号见表4。
JB/T7965—95
主要管道
辅助管道
原有管道
管道连接
管道交叉
管道流向
喇明口
快速接头
图线宽度为6。X表示管道中的介质代号（见表1)，Y表示管道的用途（见表3)，以下相同图线宽度为6/2
图线宽度为6/3
点的直径为3～~5倍线宽
直连的线段表示上面的管道，间断的线段表示下面被遮住的管道
用途代号
XATill
该符号也可作为通用管接头符号“）”应与喇叭口方向一致
5.3管路弯头及三通
管路弯头及三通的图形符号见表5。编号
5.4阀门
阀门的图形符号见表6。
JB/T7965—95
一般弯头
外转上
弯弯头
内转下
弯弯头
三通A
三通B
三通C
T型三通
大半径弯头，注明弯曲半径
非直角弯头，按实际角度绘制
变径弯头，标注进、出口公称通径
介质流动方向为垂直于纸面向
三通（上出）
介质流动方向为垂直于纸面向
三通（下出）
表示C直角拐进图面，与管D
JB/T7965--95
截止阀
旋塞阀
减压阀
止回阀
隔膜阀
调节阀
针形阀
安全阀
(密闭式）
安全阀
（开放式）
也可作为通用的阀符号
三通阀
四通阀
实际制图时，不必画出图中箭
5.5控制元件和测量用表
JB/T 7965-95
续表6
浮球阀
四通换
膨胀阀
毛细管
控制元件和测量用表的图形符号见表7。编号
甲或?
甲或?
通用执行机构
薄膜执行机构
气动执行机构
液动执行机构
电动执行机构
电磁执行机构
内平衡膨胀阀
外平衡膨胀阀
头部长宽比为2：1
5.6管路附件
管路附件的图形符号见表8。
JB/T 7965-95
续表7
由导阀驱动
的执行机构
压力控制器
高、低压控制器
油压差控制器
压力表
温度计
正变径管
侧变径管
管道衬套
≥ 1 : 10
气动电子阀
电动气阀
坡管按GB4458.4中斜
度符号绘制
5.7动力机械
动力机械的图形符号见表9
JB/T7965—95
续表8
球接头
弹性接管
单管管道支架
多管管道支架
精过滤器
粗过滤器
干燥器
过滤干燥器
消声器
油分离器
伸缩管
JB/T.7965—95
压缩机
活塞式压缩机
单机双级
活塞式压缩机
离心式压缩机
回转式压缩机
螺杆式压缩机
带经济器的
螺杆式压缩机
真空泵
离心风机
离心泵
轴流风机
电动机
汽轮机bZxz.net
内燃机
此为通用压缩机符号
实际制图时可不画箭头流向（下同）长宽比为1：2
长宽比为1：2
此为通用风机（泵、真空泵）符号5.8辅助设备
辅助设备的图形符号见表10。
5.9制冷机组
制冷机组的图形符号见表11。
JB/T 7965-95
方形容器
应根据容器的具体形状，从这三种符号中立式容器
卧式容器
壳管式换热器
翅片式换热器
选取一种
开式容器，不要画上面的封盖线如有特殊用途，可加文字说明
自然对流翅片式换热器，不应画中间的箭（包括丝管式换热器）！
盘管式换热器
喷淋式换热器
套管式换热器
冷却塔
空冷盘管式换热器，不必画外面的壳体117
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
