JB/T 7974-1999 本标准是对 JB/T 7974-95《铸铁平板》的修订，修订时俟按有关规定作了编辑性修改，技术内容没有改变。 本标准规定了精度等级为“000”级、“00”级“0”级、“1”级、“2”级、“3”级铸铁平板的型式与尺寸，技术要求，检验方法，标志与包装等。 本标准适用于工作面为 1600mm×100mm～4000mm×2500mm(长度×宽度)的铸铁平板。 本标准于 1985 年以 GB 4986-85 首次发布，于 1966 年 4 月调整为 JB/T 7974-95。 JB/T 7974-1999 铸铁平板 JB/T7974-1999 标准下载解压密码：www.bzxz.net

ICS25.060.20

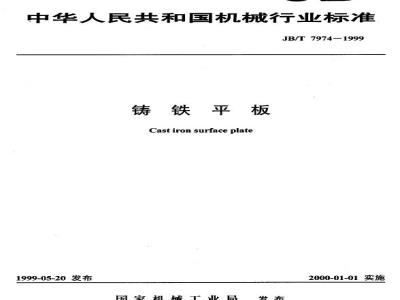

中华人民共和国机械行业标准
JB/T7974-1999
铸铁平板
Castironsurfaceplate
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T7974-1999
本标准是在JB/T7974一95《铸铁平板》的基础上修订的。本标准与JB/T7974—95的技术内容一致，仅按有关规定重新进行了编辑。本标准自实施之日起代替JB/T7974--95。本标准由全国量具量仪标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所、瓦房店机床厂、黑龙江省尚志县亮河检验工其厂。本标准主要起草人：徕文祥。
本标准于1985年首次以GB4986—85发布，于1996年4月调整为JB/T7974—95。1
中华人民共和国机械行业标准
铸铁平板
Cast iron surface plate
JB/T 7974—1999
代替JB/T7974--95
本标准规定了精度等级为000级、00级、0级、1级、2级、3级铸铁平板的型式与尺寸、技术要求、检验方法、标志与包装等。本标准适用于工作面为160mm×100mm-4000mm×2500mm（长度×宽度）的铸铁平板（以下简称平板）。
引用标准
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1184—1996形状和位置公差未注公差的规定3定义
本标准采用下列定义。
3.1平板
用于工件检测或划线的平面基准器具，又称为平台。3.2主支点
平板在加工.、检定和使用中，与安装基面或专用支架接触时，用作主要支承的部分。此时的支承力系静定状态。
3.3辅助支点
平板在使用时，为了防止因负载重心的偏移而发生倾覆或因负载过大而产生有害的变形所增设的支点。辅助支点上的支反力应小于主支点上的支反力。4型式与尺寸
4.1平板的型式见图1所示。图示仅作图解说明，不表示详细结构。4.2筋板式平板的主支点分布形式见图2所示。图中所示的辅助支点是为了防止使用中的平板因重心偏移而发生倾要所设置的，对因负载过大而产生有害变形的辅助支点由设计者自行设计，但数量应控制在最少限度。辅助支承面与主支承面不应在同一平面上，以便于调整辅助支点的支反力。4.3平板的基本尺寸见表1的规定。国家机械工业局1999-05-20批准2000-01-01实施
支撑面
辅助支点
a（长度）
(e,f0.2)a
JB/T7974—1999
(0.1~0.2)a
标志位置
主支点
a（长度)
160×100
160×160
250×160
250×250
400×250
400×400
630×400
630×630
800×800
1000×630
1000×1000
1250×1250
1600×1000
1600×1600
2500 × 1600
4000×2500
5技术要求
基本尺寸
允许偏差
JB/T79741999
主要尺寸
基本尺寸
允许偏差
(参考）
5.1平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷。
5.2平板的铸造表面应清除型砂且平整，涂漆牢固。5.3精度等级为0级~3级的平板工作面上，直径小于15mm的砂孔允许用相同材料堵率，其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个，且砂孔之间的距离应不小于80mm。5.4平板应采用优质细密的灰口铸铁或合金铸铁等材料制造，其工作面硬度应为170-220HB。5.5平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度R，的最大允许值为5μm。
5.6平板丁作面的平面度公差见表2的规定。5.7平板工作面采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定：或者按25mm×25mm正方形面积中的接触点数见表3的规定，且任意25mm×25mm中的接触点数之差应不大于5点。若有争议，按接触点面积的比率为评定依据。5.8对不便采用涂色对研检验的平板工作面应检验其平面波动量，工作面的平面波动量见表4的规定。
160×100
160 ×160
250×160
250 ×250
400×250
400×400
630×400
630×630
800×800
1000×630
1000× 1000
1250x1250
1600×1000
1600×1600
2500×1600
4000×2500
对角线d
1表中数值均按标准温度20C给定2计算公式：
000级：1x(1+
00级：
0级：
2 ×(1 +
4 ×(1 +
1级：
JB/T7974—1999
2：16x(1+
3级：40×(1+
式中：d一平板工作面对角线长度，mm。a
平面度公差值
3距工作面边缘0.02a（最大为20mm）范围内平面度公差不计，且任意一点都不得高于工作面。表3
测试项目
单位面积上接触点面积的比率
25mm25mm正方形面积中的接触点数000
≥20%
精度等级
≥16%
注：距工作面边缘0.02a（最大为20mm）范围内接缺点面积的比率或接触点数不计，且任意一点都不得高于1.作面。5.9
精度等级wwW.bzxz.Net
平板工作面平面波动量
JB/T79741999
平板侧面对工作面的垂直度公差和平板两相邻侧面的垂直度公差均为GB/T1184中规定的12级。平板工作面中央的集中载荷区域、施加的额定载荷和允许挑度值见表5的规定表5
160×100
160×160
250×160
250x250
400×250
400×400
630×400
630 ×630
800 ×800
1000×630
1000×1000
1250x1250
1600×1000
1600 ×1600
2500×1600
4000x2500
对角线d
平板应去磁和稳定性处理。
集中教荷区城为中D的圆
额定教荷
允许挠度值
5.12平板相对两个侧面上，应有安装手柄或吊环装置的螺纹孔（或圆柱孔），且装置位置的设计应尽量减小因搬运而引起的变形，
5.13若平板工作面上设置螺纹孔（或沟槽），其部位应不高于工作面。6检验方法
接触点面积的比率
将被检平板工作面上涂上显示剂，在不低于其精度等级的平板上研合，在被检平板上显示出明显的接触点，然后用一个50mm×50mm范围内刻划有2.5mm×2.5mm的400个小方格的透明薄板（如有机玻璃板），置于被检平板工作面的任意位置上，依次观察每个方格内包含接触点所占面积的比例（以JB/T7974-1999
1/10为单位）求上述比例数之和，除以4即为所检测部位的接触点面积的比率。为取得典型的数值，应在另一位置上测出接触点面积的比率，求出两次结果的平均值。6.2平面波动量
将平面波动仪放在平板工作面上，沿任意一直线方向移动平面波动仪。移动距离为平板对角线长度的半月不应小于200mm。取平面波动仪的指示表（分度值为0.001mm）上最大值与最小值之差，即为被检平板工作面的平面波动量。平面波动仪见图3所示。薄弹费片
于分表
6.3挠度
将检测装置放在被检平板工作面上：在不加载荷时，将扭簧比较仪测头与工作面相接触（为使测量准确，测头与工作面之间可放一块薄量块）且记下读数。然后根据表5规定的额定载荷施加力且记下读数；两次读数之差，即为被检平板工作面在额定载荷下的挠度值。检测装置见图4所示。7标志与包装
法码（载）
比较轻仪
7.1平板上应标志：
a）制造厂厂名或注册商标；
b）产品名称：
c）规格和精度等级；
d）产品序号和制造日期：
e）本标准的标准号。
7.2平板的包装箱上应标志：
a）制造厂厂名或注册商标；
b）产品名称：
c）规格和精度等级；
d）产品序号和制造日期；
e）防振、防水、防潮等标记。
JB/T7974—1999
践码支床
7.3平板在包装前应经防锈处理并妥善包装，不得因包装不善面在运输过程中损坏产品。7.4平板经检定符合本标准要求后，应附有产品合格证：产品合格证上应有本标准的标准号和产品序号。
