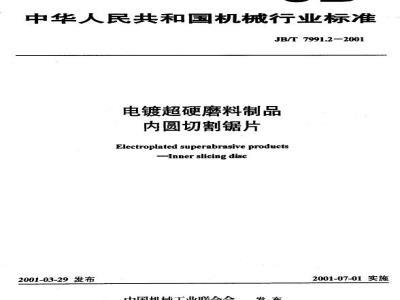

中华人民共和国机械行业标准 JB/T7991.2—2001 电镀超硬磨料制品 内圆切割锯片 Electroplated superabrasive products - Inner slicing disc 2001-03-29发布 | 2001-07-01实施 前言 本标准是对JB/T7991.2—1995《电镀金刚石内圆切割锯片》的修订。本标准对JB/T7991.2—1995的内容作了相应补充，增加了尺寸规格及磨料种类。本标准名称更改为《电镀超硬磨料制品内圆切割锯片》。本标准自实施之日起代替JB/T7991.2—1995。本标准的附录A为标准的附录。 本标准由全国磨料磨具标准化技术委员会提出并归口。本标准起草单位：苏州砂轮厂。本标准参加起草单位：第六砂轮厂。本标准主要起草人：陈保恒、莫运水、薛明章。 1 范围 本标准规定了电镀超硬磨料制品—内圆切割锯片的形状、代号、尺寸、技术要求、试验方法。本标准适用于电镀金属结合剂超硬磨料内圆切割锯片。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - GB/T 2828—1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） - GB/T 6405—1994 - GB/T 6406—1996 - GB/T 6408—1986 - JB/T 7989—1997 3 形状、代号 3.1 形状 超硬磨料为人造金刚石或立方氮化硼。内圆切割锯片的形状见图1。 3.2 代号 内圆切割锯片代号：ID 4 尺寸 内圆切割锯片的尺寸应符合表1和附录A的规定。 表1 内圆切割锯片尺寸规格 d (mm) | D (mm) | T (mm) | 极限偏差 83 | 206 | 0.20 | ± 0.02 83 | 246 | 0.26 | ± 0.03 90 | 271 | 0.35 | ± 0.02 90 | 360 | 0.22 | ± 0.03 120 | 380 | 0.26 | ± 0.02 130 | (390) | 0.35 | ± 0.03 152 | 422 | 0.22 | ± 0.02 184 | 546 | 0.26 | ± 0.03 注：本标准未规定的尺寸规格，由供需双方商定。 5 技术要求 5.1 一般要求 5.1.1 制品所使用的超硬磨料，应符合GB/T 6405、GB/T 6406、GB/T 6408及JB/T 7989的规定。 5.1.2 基体材料应选用综合性能不低于1Cr18Ni9Ti的材料。 5.2 外观要求 5.2.1 镀层磨料颗粒应分布均匀并结合牢固。镀层上不得有高于磨料颗粒的瘤。 5.2.2 镀层不得高于磨料颗粒。 5.2.3 镀层不允许剥落或起层。 5.2.4 内圆切割锯片必须平整，不得有折痕、锈斑。 6 试验方法 6.1 一般要求 交检产品时，其施工文件应与产品及产品的标识相符，并按一般要求进行目力检查。 6.2 外观检查 用放大倍数20倍的读数显微镜检查以下项目： 6.2.1 磨料分布均匀性 磨料颗粒之间的空隙小于5%时，即视为均匀。 6.2.2 磨料结合牢度 用硬度 $ge$ 54HRC的薄钢片往复刮磨五次产品的工作面，无凹穴者即认为合格。
