JB/T 8000-1999金刚石框架锯条

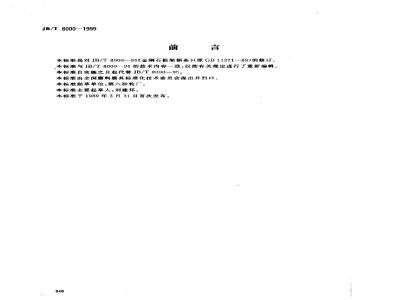

JB/T 8000—1999 金刚石框架锯条 前言 本标准是对JB/T 8000—95《金刚石框架锯条》（原GB 11271—89）的修订。本标准与JB/T 8000—95的技术内容一致，仅按有关规定进行了重新编辑。本标准自实施之日起代替JB/T 8000—95。本标准由全国磨料磨具标准化技术委员会提出并归口。本标准起草单位：第六砂轮厂。本标准主要起草人：刘建邦。本标准于1989年3月31日首次发布。 1 范围 本标准规定了金刚石框架锯条的名称、代号、形状及基本尺寸，技术要求、检验规则和标志、包装、运输、贮存。本标准适用于切割大理石等。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1222—1984 弹簧钢 GB/T 6405—1994 人造金刚石和立方氮化硼品种 GB/T 6406—1996 金刚石或立方氮化硼颗粒尺寸 JC/T 220—1979 超硬磨料 3 名称、代号 3.1 锯条形状代号为BA2，其组成部位的名称、尺寸及代号见图1、图2和表1。组成部位包括：基体、金刚石层、金刚石层位置。 3.2 磨料代号见表2。 3.3 磨料粒度范围见表3。 表3 粒度范围示例： - 16/18 (窄范围), 16/20, 20/30 (宽范围) - 40/45 (窄范围), 45/50, 50/60 (宽范围) - 其他范围包括：25/30, 30/40, 35/40, 40/50, 60/70, 70/80, 60/80 等。 3.4 浓度代号见表4。 表4 浓度代号与金刚石含量： - 25% 浓度：0.22 g/cm³ - 50% 浓度：0.44 g/cm³ - 75% 浓度：0.66 g/cm³ 注：其他浓度均按该表的比例计算。 3.5 结合剂代号为M。 3.6 锯条标记及示例如下： 示例：形状为BA2、总长度L=3200 mm、工作有效长度L2=1000 mm、齿距z=5 mm、锯齿长度z=16 mm、磨料牌号为MBD12、粒度为40/50、结合剂为M、浓度为25的锯条标记如下： BA2-3200 X 1000 X 5-16 MBD12-40/50 M25 4 锯条基本尺寸 锯条基本尺寸见表5。涉及参数包括：总长度L、工作有效长度L2、齿距z、锯齿长度、锯齿厚度、锯齿总深度、金刚石层深度等，并附带相应的极限偏差。 5 技术要求 5.1 磨料应符合GB/T 6405～6406和JC/T 220的规定。 5.2 基体 5.2.1 基体材料应符合GB/T 1222规定的65Mn钢或力学性能不低于65Mn的钢材。 5.2.2 硬度为37-42 HRC。 5.2.3 屈服强度0.2%不小于784 N/mm²。 5.2.4 基体应平整无折痕、裂纹、毛刺和锈蚀。 5.3 锯齿不得有裂纹及沿长、宽、高1mm以上的边棱损坏等缺陷。 5.4 基体挠度按表6的规定。
