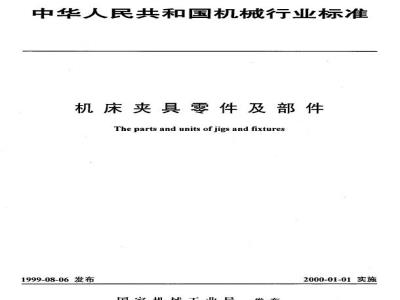

中华人民共和国机械行业标准 机床夹具零件及部件——十字垫圈用垫圈 JB/T8008.3—1999 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了公称直径为6~48mm的十字垫圈用垫圈。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T699-1988 优质碳素结构钢技术条件 JB/T8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下表所示： | 公称直径 (d) | 螺纹直径 | 外径 (D) | 高度 (H) | | :--- | :--- | :--- | :--- | | 6 | 7 | 14 | 2 | | 8 | 9 | 18 | 2.5 | | 10 | 11.5 | 21 | 4 | | 12 | 14 | 25 | 5 | | 16 | 18 | 32 | 6 | | 20 | 22.5 | 38 | 8 | | 24 | 26.5 | 45 | | | 30 | 33 | 55 | | | 36 | 40 | 68 | | | 42 | 46 | 80 | | | 48 | 52 | 90 | | 4 技术条件 4.1 材料：45钢，按GB/T699的规定。 4.2 热处理：40~45HRC。 4.3 其他技术条件按JB/T8044的规定。 5 标记 5.1 标记示例： JB/T8008.3—1999 公称直径=16mm的十字垫圈用垫圈：垫圈 16 JB/T8008.3—1999
