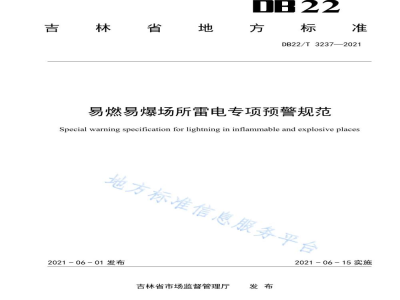

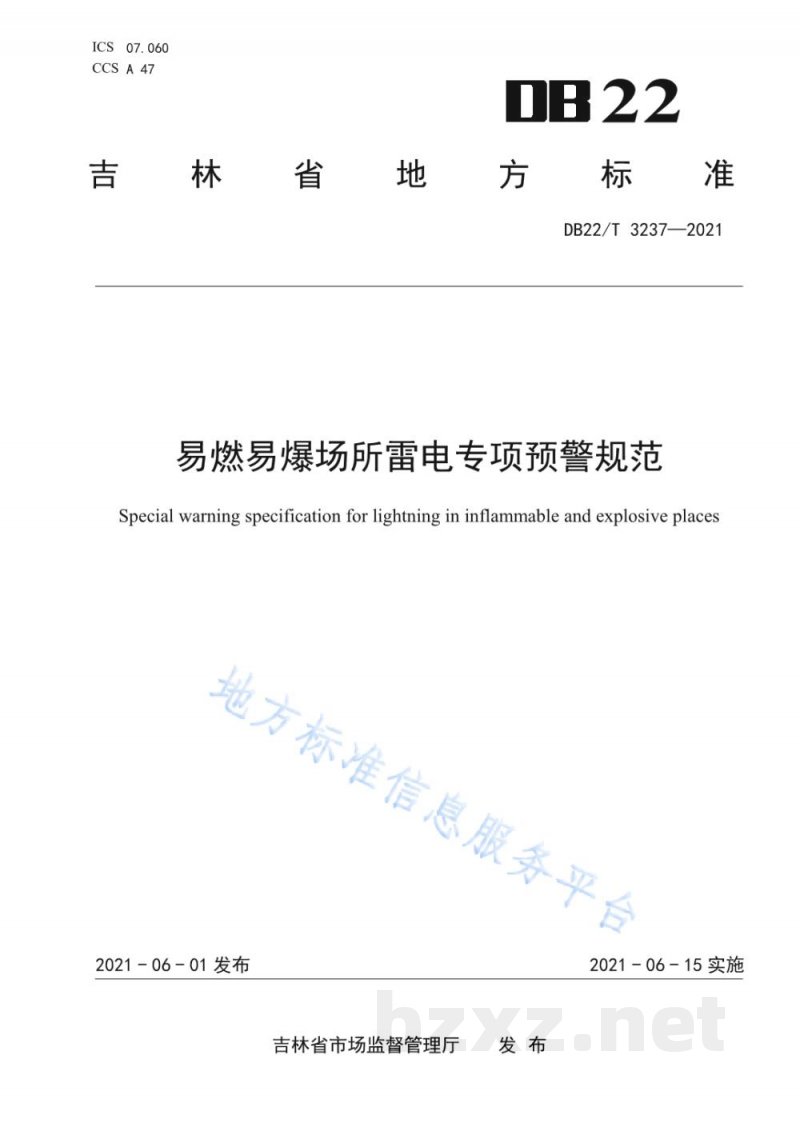

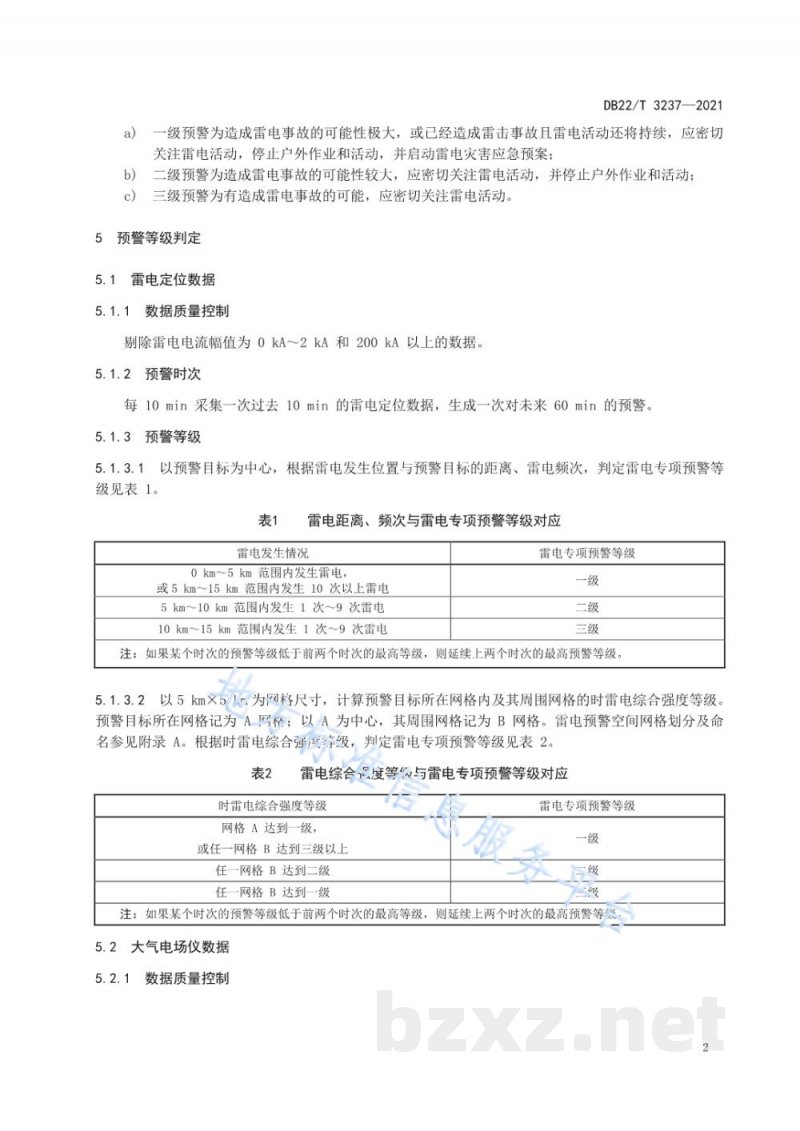

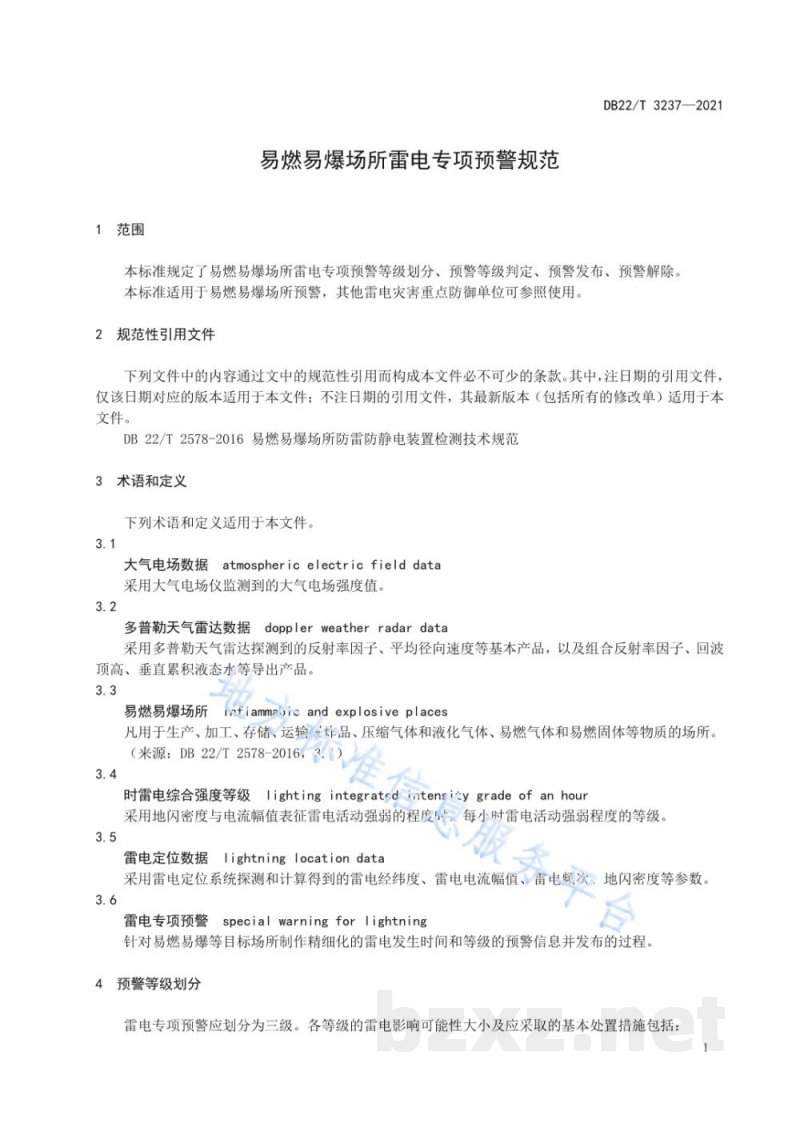

ICS07.060 CCSA47 DB22 吉林省地 方 标准 DB22/T3237-—2021 易燃易爆场所雷电专项预警规范Specialwarningspecificationforlightningininflammableandexplosiveplaces地方标准信息服务平台 2021-06-01发布 吉林省市场监督管理厅 发布 2021-06-15实施 前言 DB22/T3237—2021 本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本文件由吉林省气象局提出并归口。本文件起草单位：吉林省气象灾害防御技术中心。本文件主要起草人：王羽飞、齐彦斌、杨雪艳、云天、刘洋、江晓玲、王亮、洪欣、曹满、王超群、姚继东。 地方标准信息服务平台 1范围 易燃易爆场所雷电专项预警规范DB22/T3237—2021 本标准规定了易燃易爆场所雷电专项预警等级划分、预警等级判定、预警发布、预警解除。本标准适用于易燃易爆场所预警，其他雷电灾害重点防御单位可参照使用。2规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 DB22/T2578-2016易燃易爆场所防雷防静电装置检测技术规范3术语和定义 下列术语和定义适用于本文件。3.1 atmosphericelectricfielddata大气电场数据 采用大气电场仪监测到的大气电场强度值。3.2 多普勒天气雷达数据dopplerweatherradardata采用多普勒天气雷达探测到的反射率因子、平均径向速度等基本产品，以及组合反射率因子、回波顶高、垂直累积液态水等导出产品。3.3 易燃易爆场所fnfiammabeandexplosiveplaces凡用于生产、加工、存储、运输炸品、压缩气体和液化气体、易燃气体和易燃固体等物质的场所。（来源：DB22/T2578-2016，3.）3.4 lightingintegratsd intensitygradeof anhour时雷电综合强度等级 采用地闪密度与电流幅值表征雷电活动强弱的程度每小时雷电活动强弱程度的等级。3.5 雷电定位数据 lightninglocationdata 采用雷电定位系统探测和计算得到的雷电经纬度、雷电电流幅值、雷电频次，地闪密度等参数。3.6 雷电专项预警 special warning for lightning针对易燃易爆等目标场所制作精细化的雷电发生时间和等级的预警信息并发布的过程。4预警等级划分 雷电专项预警应划分为三级。各等级的雷电影响可能性大小及应采取的基本处置措施包括：5 a) b) DB22/T3237—2021 一级预警为造成雷电事故的可能性极大，或已经造成雷击事故且雷电活动还将持续，应密切关注雷电活动，停止户外作业和活动，并启动雷电灾害应急预案：二级预警为造成雷电事故的可能性较大，应密切关注雷电活动，并停止户外作业和活动三级预警为有造成雷电事故的可能，应密切关注雷电活动。预警等级判定 5.1 雷电定位数据 5.1.1 数据质量控制 剔除雷电电流幅值为0kA~2kA和200kA以上的数据。5.1.2 预警时次 每10min采集一次过去10min的雷电定位数据，生成一次对未来60min的预警。5.1.3预警等级 以预警目标为中心，根据雷电发生位置与预警目标的距离、雷电频次，判定雷电专项预警等5.1.3.1 级见表1。 表1 雷电距离、频次与雷电专项预警等级对应雷电发生情况 0km5km范围内发生雷电， 或5km~15km范围内发生10次以上雷电5km~10km范围内发生1次~9次雷电10km~15km范围内发生1次~9次雷电雷电专项预警等级 一级 二级 三级 注：如果某个时次的预警等级低于前两个时次的最高等级，则延续上两个时次的最高预警等级5.1.3.2以5km×51为网格尺寸，计算预警目标所在网格内及其周围网格的时雷电综合强度等级。预警目标所在网格记为A网格：以A为中心，其周围网格记为B网格。雷电预警空间网格划分及命名参见附录A。根据时雷电综合强度等级，判定雷电专项预警等级见表2。表2 雷电综合号度等级与雷电专项预警等级对应时雷电综合强度等级 网格A达到一级， 或任一网格B达到三级以上 任一网格B达到二级 任一网格B达到一级 服 雷电专项预警等级 一级 房级 级 注：如果某个时次的预警等级低于前两个时次的最高等级，则延续上两个时次的最高预警等级。5.2大气电场仪数据 5.2.1 数据质量控制 2 DB22/T3237—2021 计算晴天大气电场强度的绝对平均值，标定于0.13kV/m，确定标定系数。将标定后的大气电场强度值用于雷电专项预警。 5.2.2预警时次 每10min采集一次过去10min的大气电场数据，生成一次对未来60min的预警。5.2.3预警等级 大气电场强度绝对值的最大值与表3中的阅值进行比较。判定雷电专项预警等级见表3。表3大气电场数据与雷电专项预警等级对应绝对值的阀值 7.0kV/m以上 5.0kV/m~7.0kV/m 2.5kV/m~5.0kV/m 雷电专项预警等级 一级 二级 三级 注：如果某个时次的预警等级低于前两个时次的最高等级，则延续上两个时次的最高预警等级，5.3多普勒天气雷达数据 5.3.1预警时次 每10min采集一次过去10min的多普勒天气雷达数据，生成一次对未来60min的预警。5.3.2 预警等级 取10min内组合反射率因子最大值、回波顶高最大值、垂直累积液态水最大值。当同时满足以下三个条件时，根据回波的位置，计算CR≥30dBZ处回波距预警目标的最短距离，判定雷电专项预警等级见表4。 a) b) c 组合反射率因子CR≥30dBZ； 回波顶高ET≥8km； 垂直累积液态水VTL?10kg/m。 表4多普勃天气雷达数据与雷电专项预警等级对应CR30dBZ处回波距预警官标的最短距离0km~10%m 10km~15km 15km~40km 5.4判定结果 预警等级 一级 二级 三级 当雷电定位数据、大气电场数据、多普勒天气雷达数据三种预警方法预警等级相，或仅有一种预警等级时，预警等级直接作为判定结果：当两种及以上预警方法预警等级不同时，应采用最高预警等级作为判定结果。 6预警发布 3
