JB/T 8010.10-1999机床夹具零件及部件 弯头压板

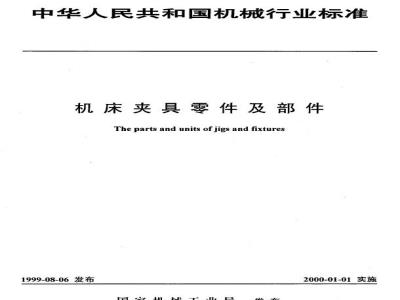

中华人民共和国机械行业标准 机床夹具零件及部件 弯头压板 The parts and units of jigs and fixtures: Bent-head clamp plate 1 范围 本标准规定了适用于螺纹规格为 M12~M36 的弯头压板。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示。 公称直径（螺纹直径）系列：12, 16, 20, 24, 30, 36 相关尺寸参数参考： - 尺寸序列1：15, 19, 24, 28, 35, 42 - 尺寸序列2：16, 20, 25, 28, 32, 35, 40, 45 - 尺寸序列3：32, 40, 50, 60, 70, 80, 100, 110, 130, 150 - 长度/其他序列：80, 100, 120, 160, 200, 250, 320, 360 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： 公称直径=20mm、L=200mm 的 A 型弯头压板：压板A20×200 JB/T 8010.10—1999
