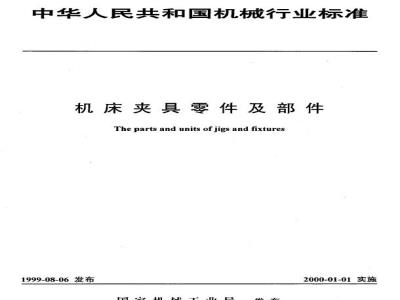

中华人民共和国机械行业标准 机床夹具零件及部件 单面偏心轮 (The parts and units of jigs and fixtures - Single side eccentric wheel) 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了规格为30~70mm的单面偏心轮。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具件及部件技术要求 (本标准代替 JB/T 8011.3—1995) 3 尺寸 尺寸如下图及表所示。 部分尺寸及极限偏差数据整理如下： - 基本尺寸：20, 25, 27, 30；17, 22, 24, 27；22, 24, 29 - 极限偏差：±0.200；d11 (0.065, +0.195)；H9 (+0.052)；H11 (+0.110, +0.130) 4 技术条件 4.1 材料：20钢按GB/T 699的规定。 4.2 热处理：渗碳深度0.8~1.2mm，58~64HRC。 4.3 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例： 30mm的单面偏心轮：偏心轮30
