JB/T 1693-1991
基本信息
标准号： JB/T 1693-1991
中文名称：平形手轮
标准类别：机械行业标准(JB)
英文名称： Flat handwheel
标准状态：已作废
发布日期：1991-07-22
实施日期：1992-07-01
作废日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1180680
标准分类号
中标分类号：机械>>通用零部件>>J16阀门
关联标准
出版信息
页数：6页
标准价格：12.0 元
相关单位信息
归口单位：机械电子工业部合肥通用机械研究所
发布部门：机械电子工业部合肥通用机械研究所
标准简介
本标准规定了平形手轮的结构型式、尺寸和技术要求。 JB/T 1693-1991 平形手轮 JB/T1693-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

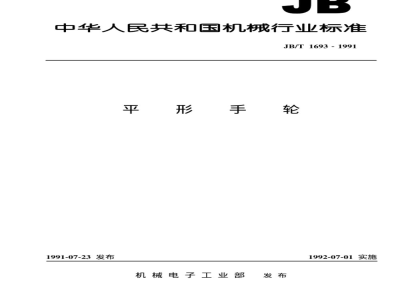

中华人民共和国机械行业标准
JB/T1693-1991
平形手轮
1991-07-23发布
机械电子工业部
1992-07-01实施
中华人民共和国机械行业标准
主题内容与适用范围
本标准规定了平形手轮的结构型式、尺寸和技术要求。本标准适用于通用阀门。
引用标准
GB1804
GB12227
型式与尺寸
公差与配合未注公差尺寸的极限偏差通用阀门球墨铸铁件技术条件
平行手轮分为A、B、C、D四种结构型式。3.1A型、B型和C型的结构型式如图1所示；尺寸按表1的规定。3.2D型结构型式如图2所示；尺寸按表2的规定。机械电子工业部1991-07-23批准JB/T 1693 - 1991
代替JB1693—75
1992-07-01实施
JB/T1693-1991
JB/T1693-1991
计算密围
JB/T 1693 - 1991
4技术要求
JB/T1693-1991
4.1材料为QT400—17，技术要求按GB12227的规定。4.2未注明铸造圆角为R1.5~5mm。4.3表面应平整、光滑，不应有毛刺和锐棱4.4手轮孔的轴线应垂直于轮毂的加工端面。4.5未注公差尺寸的公差等级按GB1804中规定IT14。115
4.6本标准中除D、H、S、d、M尺寸外，其余尺寸为参考尺寸。附加说明：
本标准由机械电子工业部合肥通用机械研究所提出并归口。辐
箭头和字
本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人章华友、洪勉成、陆培文、王静忻。13
（计算密度7.0）
4技术要求
JB/T1693-1991
4.1材料为QT400—17，技术要求按GB12227的规定。4.2未注明铸造圆角为R1.5~5mm。4.3表面应平整、光滑，不应有毛刺和锐棱。4.4手轮孔的轴线应垂直于轮毂的加工端面。4.5未注公差尺寸的公差等级按GB1804中规定IT14。本标准中除D、H、S、d、M尺寸外，其余尺寸为参考尺寸。4.6
附加说明：
本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人章华友、洪勉成、陆培文、王静忻。6
中华人民共和
机械行业标准
平形手轮
JB/T 1693 - 1991
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）wwW.bzxz.Net
开本880×1230
印张5/8
字数12.000
1993年1月第一次印刷
1993年1月第一版
印数1-500
定价5.00元
机械工业标准服务网：http://www.JB.ac.cn1661 - 691 L/AF
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
