标准号： JB/T 1695-1991
中文名称：阀杆螺母(二)
标准类别：机械行业标准(JB)
英文名称： Stem nut (II)
标准状态：现行
发布日期：1991-07-22
实施日期：1992-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：机械>>通用零部件>>J16阀门
关联标准
替代情况：JB 1695-1975
出版信息
出版社：机械行业出版社
页数：4页
标准价格：8.0 元
出版日期：1992-07-01
相关单位信息
起草人：章华友、洪勉成、陆培文、王静忻
起草单位：机械电子工业部合肥通用机械研究所和北京阀门研究所
归口单位：机械电子工业部合肥通用机械研究所
提出单位：机械电子工业部合肥通用机械研究所
发布部门：机械电子工业部
标准简介
本标准规定了上螺纹阀杆螺母的结构型式、尺寸和技术要求。本标准适用于公称压力pN1.6MPa，公称通径DN80~150mm 的灰铸铁截止阀；公称压力pN1.6~16MPa，公称通径DN15~150mm 的球墨铸铁和铸、锻钢截止阀及节流阀；公称压力pN4.0 和16MPa，公称通径DN15~40mm 锻钢闸阀。 JB/T 1695-1991 阀杆螺母(二) JB/T1695-1991 标准下载解压密码：www.bzxz.net

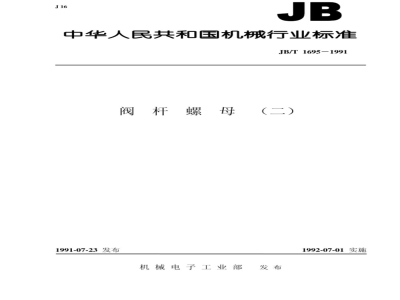

标准图片预览
