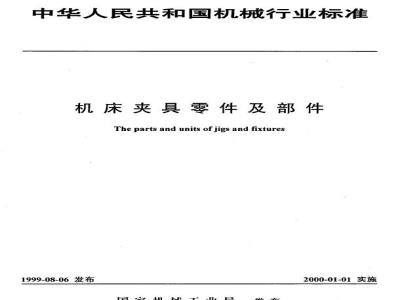

中华人民共和国机械行业标准 机床夹具零件及部件：六角头支承 (The parts and units of jigs and fixtures) 发布日期：1999-08-06 实施日期：2000-01-01 ICS 25.080.01 1 范围 本标准规定了螺纹规格为 M5~M36 的六角头支承。 2 引用标准 JB/T 8026.1-1999（代替 JB/T 8026.1—1995） 下列标准所包含的条文，通过在本标准中引用构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 规格及主要尺寸如下表所示： - M5: d=4, D=8.63, H=6, S=8 - M6: d=5, D=10.89, H=8, S=10 - M8: D=12.7, H=8, S=10 - M10: d=8, D=14.2, H=12, S=13 - M12: d=10, D=17.59, H=14, S=17 - M16: d=14, D=23.35, H=16, S=21 - M20: d=18, D=31.2, H=20, S=27 - M24: d=22, D=37.29, H=24, S=34 - M30: d=28, D=47.3, H=30, S=41 - M36: d=34, D=57.7, H=36, S=50 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：L≤50mm 全部 40~55HRC；L>50mm 头部 40~50HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： 对于 d-M10、L=25mm 的六角头支承，标记为： 支承M10×25 JB/T8026.1-1999
