JB/T 8118.3-1999
基本信息
标准号： JB/T 8118.3-1999
中文名称：内燃机 活塞销 磁粉探伤技术条件
标准类别：机械行业标准(JB)
英文名称： Technical requirements for magnetic particle testing of piston pins in internal combustion engines
标准状态：现行
发布日期：1999-09-17
实施日期：2000-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：52757
标准分类号
标准ICS号：能源和热传导工程>>27.020内燃机
中标分类号：机械>>活塞式内燃机与其他动力设备>>J92机体与运动件
关联标准
替代情况：NJ 327-1984
出版信息
页数：5 页
标准价格：8.0 元
相关单位信息
归口单位：全国内燃机标准化技术委员会
标准简介
JB/T 8118.3-1999 JB/T 8118.3-1999 内燃机 活塞销 磁粉探伤技术条件 JB/T8118.3-1999 标准下载解压密码：www.bzxz.net

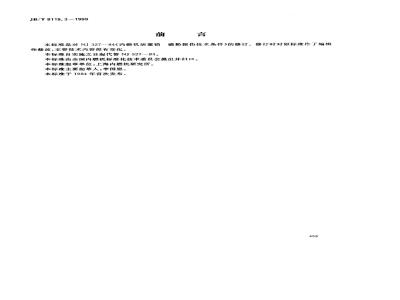

标准图片预览
标准内容
JB/T8118.3—1999
本标准是对NJ32784《内燃机活塞销性修改，主要技术内容没有变化。本标准自实施之日起代替NJ327-84。磁粉探伤技术条件》的修订。修订时对原标准作了编辑本标准由全国内燃机标准化技术委员会提出并归口。本标准起草单位；上海内燃机研究所。本标准主要起草人：李国恩。
本标准于1984年首次发布。
中华人民共和国机械行业标准
活塞销
内燃机
磁粉探伤技术条件
Internal combustion engines-Piston pins-Specifications of magnetic particle inspectionJB/T8118.3-1999
代替NJ327-84
本标准规定了内燃机活塞销磁粉探伤的规范、技术要求和缺陷的判断。本标准适用于气缸直径小于或等于200mm的往复式内燃机活塞销的磁粉探伤。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T9744--1999内燃机零、部件磁粉探伤方法3探伤规范Www.bzxZ.net
3.1探伤方法
活塞销的探伤采用交流电、周向、连续磁化法，即在沿活塞销纵向通交流电磁化的情况下，将磁悬液淋洒在活塞销外圆表面及两端面上，以显示外圆表面、两端面及倒角的缺陷。必要时还应采用纵向磁化法进行检查。
3.2探伤电流
探伤电流应为活塞销外圆直径（单位：mm）的10~15倍。不同外圆直径的活塞销，其探伤电流见表1。
外圆直径
$10~±15
≥20～25
≥25～30
>30 ~35
4技术要求
外圆直径
>5~$40
≥40～45
>45~50
>50～55
>55～0
4.1活塞销外圆表面、两端面及倒角处不得有任何裂纹存在。4.2活塞销外圆表面的发纹规定
4.2.1发纹的最大长度不得超过20mm。国家机械工业局1999-09-17批准454
2000-01-01实施
JB/T8118.3—1999
4.2.2同--母线上的发纹总长度不得超过活塞销长度的1/4。若两条发纹在同一母线上，其间距小于2mm时，连间距在内按1条发纹计算。4.2.3同一活塞销上发纹总长度不得超过活塞销长度的40%。4.2.4同---横截面上两条发纹在圆周上的距离应不小于10mm。4.2.5发纹长度小于2mm时不计数4.2.6不允许有横向发纹。当发纹与活塞销母线之间的夹角大于30°时，按横向发纹处理。5缺陷的判断
5.1缺陷的判断按JB/T9744的规定。5.2抹去磁痕后，发纹般均难用肉眼发现，必要时可用5倍放大镜进行辨别。455
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
