JB/T8137.1~8137.41999

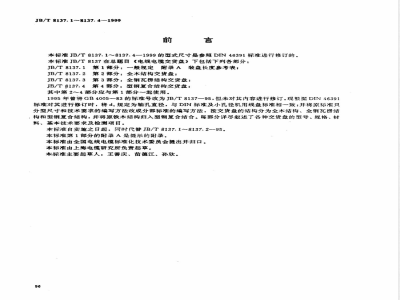

本标准JB/T8137.18137.4一1999的型式尺寸是参照DIN46391标准进行修订的。本标准JB/T8137在总题目《电线电缆交货盘》下包括下列各部分：JB/T8137.1第1部分：一般规定附录A装盘长度参考表；JB/T8137.2第2部分：全木结构交货盘，JB/T8137.3第3部分：全钢瓦榜结构交货盘；JB/T8137.4第4部分：型钢复合结构交货盘；其中第2～4部分应与第1部分～起使用。1995年曾将GB4005-83的标准号改为JB/T8137—95，但未对其内容进行修订。现根据DIN46391标准对其进行修订时，将d.规定为轴孔直径，与DIN标准及小孔径机用线盘标准相一致；并将原标准只分型尺寸和技术要求的编写方法改成分部标准的编写方法，按交货盘的结构分为全木结构、全钢瓦楞结构和型钢复合结构，并将原铁木结构归入型钢复合结合。每部分详尽叙述了各种交货盘的型号、规格、材料、基本技术要求及检测项目。本标准自实施之日起，同时代替JB/T8137.1～8137.2--95。本标准第1部分的附录A是提示的附录。本标准由全国电线电缆标准化技术委员会提出并归口。本标准由上海电缆研究所负贵起草。本标准主要起草人：王善庆、苗德江、孙欣。96
1范围
中华人民共和国机械行业标准
电线电缆交货盘
第1部分：一般规定
Delivery drums for electric wires and cablesPart 1: General requirementsJB/T'8137.1—1999
代JB/T8137.18137.2-95
本标准规定了电线电缆交货盘的分类与命名、规格、检验和验收、使用和保管、标志、包装等内容。本标准适用于电线电缆产品交货用的电缆盘及回收修复后的电缆盘，简称交货盘。本标准不适用于绕组线用交货盘。2定义
本标准采用下列定义。
电线电缆交货盘deliverydrumsforelectricwiresandcables裸电线或各种绝缘电线电缆（不包括绕组线）交货用的装载和包装盘具。3分类与命名
3.1代号
3.1.1类别代号盘具P
3.1.2系列代号电缆交货用
3.1.3交货盘的结构代号如下：
全木结构
全钢瓦楞结构
型钢复合结构
3.1.4交货盘结构如图1所示。
3.2表示方法
3.2.1线盘型号由类别、系列、结构代号和规格尺寸组成。3.2.2规格尺寸为侧板直径d,×简径d.×外宽l1。国家机械工业局1999-08—06批准200001-—01实施
型号组成如下：
JB/T8137.1—1999
d一测板直径；d一简体直径；d一轴孔直径；ds一携行孔直径；I,一外宽；1一内宽；e一轴孔与携行孔中心距图1交货盘结构图
口口口
3.2.3标记示例
规格尺寸d×d
结构代号
系列代号
类别代号
a）全木结构交货盘，d=500mm，d，=250mm，l=375mm，标记为：PL/1500×250×375
b）全钢瓦结构交货盘，dl=1250mm，dz=710mm，l=800mm。标记为：PL/21250×710X800
4规格
线盘的规格应符合表1规定，
交货盘的电缆装盘长度参见附录A。98
JB/T8137.1—1999
电缆头防护罩和存放盒均不得超过此尺寸。1.是允许最大尺寸。所有露出侧板的娠栓、螺母、2V为线盘的容积，
lr(at-dl)此内容来自标准下载网
5交货盘的外护板
5.1外护板应选用木条或薄钢板制作。JB/T8137.1-1999
根据对电线电缆产品的不同保护要求，允许采用其他材料。5.2金属结构交货盘应预留外护板的孔眼位置。6检验和验收
6.1验收规则
6.1.1产品应由制造厂的技术检查部门检验合格后方能出厂，出厂的产品应附有产品检验合格证。6.1.2产品按规定检验方法验收，检验类型为型式检验(T)和例行检验(R)。6.1.3回收修复后的交货盘也应参照本标准要求进行检验。6.2检验方法
6.2.1交货盘的尺寸公差检验方法6.2.1.1侧板直径d，和外宽！的检验方法用钢卷(皮)尺测量。
6.2.1.2简体直径dz和内宽12的检验方法当筒径小于等于300mm时，用卡钳测量线盘简体直径，并用钢皮尺量出其数值。当简径大于300mm时，可测量侧板与简体的半径差△R，并由公式：dz=d一2△R，计算出d2。内宽i2用钢卷(皮)尺测量。
6.2.1.3、轴孔直径d.的检验方法用游标卡尺测量圆柱孔直径。
6.2.2交货盘的形状和位置公差检验方法交货盘的形状和位置公差检验方法见图2及表2。图2形状和位置公差检验方法
检测项目
简体圆跳动kds
侧板内侧面圆跳动kl
侧板圆跳动kd;
7使用和保管
JB/T8137.1-1999
‘表2
检测工具
1.长度超过线盘外宽的心轴1根，其外径为线盘轴孔直径的实效尺寸2.带指示器的测量架
3.固定和可调支承各1个，水平仪4.平板1块
检测方法
将指示器接触简体表面d，转动线盘，指示器最大与最小读效之差值即为简体圆跳动量
将指示器接触侧板内侧面，转动线盘，指示器最大与最小读数之差值即为侧板内侧面圆跳动量
将指示器接触侧板圆周表·面dt，转动线盘，指示器最大与最小读数之差值即为侧板窗跳动量
7.1交货盘的堆放、搬运和使用，均应遵守有关的操作规程和正确的搬运方法，避免摔撞、冲击。装载后的交货盘侧板应保持与地面处于垂直状态。7.2交货盘应避免长期目晒雨淋或放在潮湿的场所。7.3注意爱护交货盘，电缆用户要主动协助交货盘的回收工作。8标志、包装
8.1标志
标志应清晰、牢固，标明制造厂名或商标、型号、规格、自重、允许载重、制造编号。8.2包装
交货盘采用裸装，也允许根据双方协议采用其他包装方法。101
JB/T8137.1-1999
（提示的附录）
装盘长度参考表
135961205720772
10755927916326
1473612883
23269 32843 20319 29157
18283 25481 16077 23323
15171 21099 13053 18981
118361654710335
964313435
JB/T 8137.1-1999
1292818186
6239781014015379
1043114650
019907
14341 23795
560120
110791894947830
1510838537
1238630569
1004524598
装盘长度L'按以下各式计算
式中：L-装盘长度，m，
卷绕层数，
n—每层卷绕图数：
D线缆外径，mm，
d，一简体直径，mm，
d—侧板直径，mm；
1.—内宽；mm
装盘余量，mm。
JB/T8137.1—1999
L'xpn(d.+pD)/1000
其中 p=(di-d,-2t)/2D
n=(0.95)l2/D
在计算中，x按3.1416计，算得的P、n及L'只取其整数部分，不进位。104
