本标准规定了氮化钛(TiN)涂层高速钢刀的涂层前刀具(基体)的技术要求、涂层后刀具的技术要求、性能试验以及标志和包装。本标准适用于氮化钛涂层(以下简称涂层)高速钢刀具。 JB/T 8365-1996 氮化钛涂层高速钢刀具 技术规范 JB/T8365-1996 标准下载解压密码：www.bzxz.net

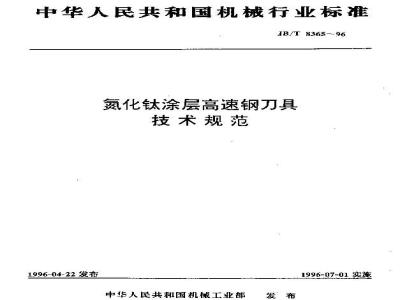

中华人民共和国机械行业标准
JB/T 8365--96bzxz.net
氮化钛涂层高速钢刀具
技术规范
1996-04-22发布
中华人民共和国机械工业部
1996-07-01实施
IB/T 8365-96
本标准的附录A是标准的附录，
本标准从1996年了月1日起实道，前
本标准由全国刀具标准化技术耍员会提出并归口。本标准负责起草单位：成都工具研究所，本标准主要起草人，商害谢，赵滤波、邹新希、金达义。本标准于1996年4月22月首次发布。1范围
中华人民共和国机城行业标推
化钛途层高速钢方具
技术规范
JD/T 8365:9G
本标准规定了鼠化针(TiN)涤尿高速钢刀其的涂层前乃兵（基体)的妆术要求.除层后刀其的技术要求.性能试验以及标志和包装。本标准道用于氮化钛涂层（以下简称涂层）高避谢刀具，2引用标准
下划标准所包含负条客，通过在本标准巾引用而构成为本坏准的条文，击标准出版时：所示版本均为有效，所有标准部会被静订，使用本标准的各方应操详使用列标准最新版本的可能性，JB/T7707—9离于镀颜脱厚度试整方法球磨法3涂层前卫具（基体）的携术要求3.外观
3.1.1涂层前刃具成末经任何表面处理，月无磁生师锈迹。3.1.2需这层的工作部分不应有崩刃，钝、飞刺，数纹和虑刚烧衡等影响使用性船的缺陷，3.2表面粗糙度
需诊层的正作表面粗整度的上限值为R,0.8m。注，营扣来主品标准规定工作表回相盘度的上照值小于配0可刚按相应产晶标准规定3.3尺寸利公差
刀具需涂层部分的尺寸改偏差和彤位公差应考离除总厚度的影响。3.4免度
途层前汀具的硬虑座符合相应产品标准规定。4漂医后刀具的技术要求
4.1.1染层后刀其工作部分不应有前灯、饨口，密纹、盘性、领迹环弧斑等影响快用性能的缺陷。4.1.2涂层色辉应呈均勾的金黄色。4.1.3涂层表面的膜层应完鞋，未涂层部分不应有期化照。4. 1.4除层与术徐层分界线应清分酮。4.2表雨槛度
像层工性装而粗蜡度的上限值为R,0.R，注，若相应产品标难观定的工作表工粗粒真的上激值小于R，0.8T综层工作表粗植度接指应产品标准规定、4.3尺寸和公差
涂县刀其的尺寸&将差和形位公茎应符合相应产品标窄规定。机锁工业部196-04-22批准
1996-0T-实施
JB/T8365-96
涂层厚度的下愿慎为1.5uru。综层卓惠可按JB/T7707的规定进行检验。4.5除层结合甄
果用到退咨检验时，用划症机检验，在试验载荷为29.4V时.模层不应日现被划避既出基体的现案。其拉验方法见附录A(标窄的附录)，采用随声波振药法检时，应特刀再置丁金再猜洗剂水缩液或去离子水4，雨功率密度0.4Wcm，输山题举2)·4kHz的超声波冲击1Omrin，涂层应无脱落现象，4.6硬忠
案层厘度值不小于2000HVC025。涂展硬度在途居厚度不小于命m，丑与及其可炉象尽码的商速钢平面试样上检验，基休使度值还应符合相应产品标准规定5性解试验
成批生产的除层刃具，每批应近行坏削性能抽样试整。5.1试验策件
性能试摘的划削速度和进给最在相应产品标准规定的切削速魔和进给量的基础上分别提高21%和10%；切削试坏为4制.调质处理，硬度为200-230HB，其余试验条件接相点产品标准的定：切长度为相应产品标准规定的切削长度的三筛。5.2试验结果评定
经切削性能试验后的涂层刀具不应有前刃、工作表面层脱落和显装的培损,如试验样本有一件不符合上速要求，即判此批涂房力具的性能试验不合陷。6标志和包装
标志和包装除应符合相应产品标准规定外，包读盆标志增加车标准编号，产品名称前增加“TN层”.
检验紊件
JB/T $365—96
附录A
涂层结合强度检验方法划癌法
（标准的附录）
仅器，WS一88型自动划痕试验机或其他同类设备。AI.i:
A1.2头：金刚行，雕角12G类满半径为0.2m.m.A1.3
加激精座，土C.1N.
划痕速变t Gm.nu/mir.
期痕时啡：1mi/次，
划浪次数：不少于三次。
12试样
A2！试样涂层原变，与扩涂尽些理刀具的徐层厚度相同。A22试样长度：大于2Umm。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
