JB/T 8512-1996
标准分类号
中标分类号:农业、林业>>农、林机械与设备>>B91农机具
相关单位信息
归口单位:全国农业机械标准化技术委员会
发布部门:全国农业机械标准化技术委员会
标准简介
本标准是对GB 9476-88《涂塑软管》进行的修订,修订时保留了GB 9476-88中仍然适用的内容,同时作了如下修改: ——补充了低工作压力和大公称内径规格的涂塑软管; ——除工作压力0.8MPa的外,将涂塑软管的耐压试验压力指标统一为工作压力的3倍; ——简化了公称内径为150mm以及下规格涂塑软管内径的测量方法,并补充了公称内径为150mm以上规格涂塑软管内径的测量方法; ——规定了耐压试验的介质温度和环境温度的差不大于6℃,并相应修正附录A中的内容; ——按更为科学的抽样检验规则调整了检验规则的内容。 本标准规定了涂塑软管规格、型号,技术要求,试验方法,检验规则和标志、包装、运输及贮存等。 本标准适用于移动式、半固定式喷灌机械及其他灌溉系统、工矿建筑等行业输水用的涂塑软管。 JB/T 8512-1996 输水用涂塑软管 JB/T8512-1996 标准下载解压密码:www.bzxz.net
标准内容

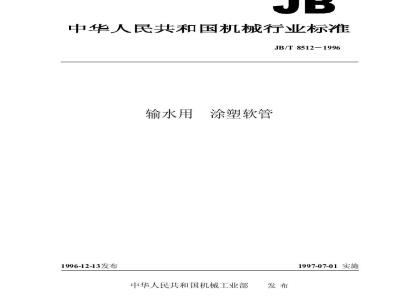

中华人民共和国机械行业标准
JB/T8512—1996
输水用
1996-12-13发布
涂塑软管
1997-07-01实施
中华人民共和国机械工业部
JB/T8512—1996
本标准是针对我国涂塑软管产品的发展状况,对GB947688《涂塑软管》进行修订的,修订时保留了GB947688中仍然适用的内容,同时作了如下修改:1.补充了低工作压力和大公称内径规格的涂塑软管;2.除工作压力0.8MPa的外,将涂塑软管的耐压试验压力指标统一为工作压力的3倍:3.简化了公称内径为150mm及以下规格涂塑软管内径的测量方法,并补充了公称内径为150mm以上规格涂塑软管内径的测量方法;4.规定了耐压试验的介质温度和环境温度的差不大于6℃,并相应修正附录A中的内容:5.按更为科学的抽样检验规则调整了检验规则的内容,本标准从实施之日起,同时代替GB9476—88。本标准的附录A是提示的附录。
本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位:江苏理工大学排灌机械研究所负责起草,泰州喷灌机厂、无锡轻工塑料总厂、上海消防水带厂参加起草。
本标准主要起草人:许友谊、林瞰、李阿章、朱德兰、赵祥。1
1范围
中华人民共和国机械行业标准
涂塑软管
输水用
JB/T8512-1996
本标准规定了涂塑软管规格、型号,技术要求,试验方法,检验规则和标志、包装、运输及贮存等本标准适用于移动式、半固定式喷灌机械及其他灌溉系统、工矿建筑等行业输水用的涂塑软管。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性GB282887逐批检查计数抽样程序及抽样表(适用于连续批的检查)3规格、型号
3.1规格
3.1.1涂塑软管按公称内径分为25、40、50、65、75、80、90、100、125、150、200、250、300mm。3.1.2按工作压力分为0.1、0.2、0.3、0.4、0.5、0.6、0.8MPa3.1.3可由供需双方协定其他尺寸及压力规格的涂塑软管。3.2型号
3.2.1型号表示方法
涂塑软管的型号由大写拉丁字母和阿拉伯数字组成,其意义如下:TS
工作压力值(MPa)的10倍,所得数值小于10时首位补0涂塑软管
公称内径,mm
3.2.2标记示例
公称内径为65mm,工作压力为0.8MPa的涂塑软管,其标记为:65TS08
公称内径为50mm,工作压力为1.0MPa的涂塑软管,其标记为:50TS10
4技术要求
4.1涂塑软管的公称内径及其极限偏差、工作压力应符合表1规定。4.2涂塑软管的定尺寸长度为15m、20m、25m、30m或60m,不允许有下偏差4.3涂塑软管耐压试验压力应不低于其工作压力的3倍,其中对工作压力0.8MPa的涂塑软管,耐压机械工业部1996-12-13批准
1997-07-01实施
试验压力应不低于2.5MPa。
公称内径
极限偏差mm
JB/T8512-1996
工作压
4.4涂塑软管表面应光滑平整。不得有划伤、断线、抽经、松经、并经、内外槽、脱胶、气孔和涂层夹杂等缺陷。
5涂塑软管壁厚均匀性以其厚薄比值评定,厚度比值不得超过1.3。4.5
5试验方法
1主要试验仪表和设备
5.1.1压力计:精度为土2%,范围为0-4MPa。5.1.2
量表:读数刻度不大于0.02mm,范围为0~5mm。试压泵:水压应能达到4MPa。
5.1.4稳压装置:当水压不大于3.0MPa时,经过稳压后,压力计示值波动应在±0.05MPa范围内;当水压大于3.0MPa时,压力计示值波动应在士0.10MPa范围内。5.1.5其他测量用具的技术要求应与试验方法相适应。5.2试验条件
5.2.1尺寸类测量的标准试验条件为环境温度23℃土3℃。耐压试验的标准试验条件如下:5.2.2
试验介质为中性清水;
环境温度23℃土3℃,介质温度与环境温度应尽可能相近,最大温差不超过6℃。5.3试验方法
5.3.1公称内径的测量
根据涂塑软管公称内径的大小采用内径全形量规测量法或展开测量法2
JB/T8512-1996
对于公称内径小于或等于150mm的涂塑软管,截取长度不小于0.5m,且两端口剪切平齐的试样,或用5.3.3的试样,用内径全形量规(其主要尺寸及极限偏差见图1和表2)测量试样两端口的内径,涂塑软管与通规和止规分别以能配合和不能配合表明合格,反之为不合格。对于公称内径大于150mm的涂塑软管,截取长度20~30mm,且两端口剪切平齐的试样。将试样从纵向剖开,用钢直尺测量涂塑软管内壁沿横截方向所展开的实际尺寸,以圆周率为3.14计算出涂塑软管的当量直径,保留小数点后一位。24-35#考
公称内径
壁厚均匀性的测定
从涂塑软管端部截取长度为30~50mm,且两端口剪切平齐的试样,按图2所示测出涂塑软管壁厚的最大值和最小值,记录并计算最大值和最小值的比值(即厚薄比值)。世表期杆
5.3.3耐压试验
从涂塑软管端部截取长度为1.2m的试样,按以下要求试验:3
JB/T8512-1996
a)试样的一端与水压源联接,另一端排出空气后用堵头堵住,并保证试样承压试验部分的有效长度不小于1m:
b)开启水压源以恒定的速率缓慢加压,直至涂塑软管爆破或压力达到4.3的规定值为止。如果爆破时的压力小于4.3的规定值,记录爆破时的压力。否则,记为大于规定值:c)当环境温度不满足标准试验条件且环境温度与介质温度相差不超过6℃时,耐压试验指标可按附录A(提示的附录)进行换算。6检验规则
6.1涂塑软管均应检查试验合格并附有产品合格证才可出厂。6.2检验时以同一品种、同一规格、同批原料的软管为一批。6.3检查试验项目包括:
a)公称内径及其偏差:
b)定尺寸长度:
c)耐压试验;
d)表面质量:
e)壁厚均匀性:
包装;
g)标志。
6.4抽样检查和判断处置规则按GB2828的规定。可采用正常检查一次抽样方案,S-1特殊检查水平,合格质量水平(AQL)为6.5:也可由供需双方协商确定7标志、包装、运输及存
7.1每一定尺寸长度的涂塑软管上应标注厂名、商标、型号、规格、定尺寸长度等内容、7.2涂塑软管需卷成圆盘形,用包装布或防潮物牢固包装。7.3每包内应为同一规格型号的涂塑软管。7.4每包内必须有出厂检验合格证和使用说明书各一份。合格证内容至少应包括:厂名、商标、品名、型号规格、定尺寸长度、生产日期或批号、检验员和执行标准的编号。7.5每包外需标注:厂名、商标、品名、型号规格、累计定尺寸长度、生产日期、毛重以及必要的防热、防锐器等的警示标志
7.6涂塑软管在运输过程中,应避免剧烈碰击和暴晒,避免与腐蚀性介质以及锐器接触,7.7涂塑软管应存放于阴凉通风的库房内,库房内的环境温度不得超过40℃。4
JB/T8512-1996
附录A
(提示的附录)
涂塑软管耐压试验压力指标换算公式耐压试验压力指标值按式(A1)进行换算:P.= p.-C(t -23) ......bzxz.net
式中:p',—一实际试验条件下,涂塑软管爆破时应达到的耐压试验压力指标值,MPa;..(A1)
在标准试验条件下(环境温度23℃土3℃,介质温度与环境温度的最大温差应不超过6Pn
℃),涂塑软管爆破时应达到的耐压试验压力指标值(即4.3的规定值),MPaC—温度修正系数(见表AI),MPa/℃:一试验时的介质温度与环境温度的算术平均值,℃。注:pn精确到0.01MPaa
A2如果测得涂塑软管爆破时耐压试验压力值大于p。,则记录耐压试验压力大于4.3的规定值,否则按式(A2)换算成标准试验条件下涂塑软管爆破时的试验压力值,并以此值加以记录。p=p+C(t-23).
式中:p
实际试验条件下,涂塑软管爆破时应达到的耐压试验压力指标值,MPa相当于标准试验条件下,涂塑软管爆破时应达到的试验压力指标值,MPa:温度修正系数(见表AI),MPa/℃;试验时的介质温度与环境温度的算术平均值,℃。注:p精确到0.01MPa。
公称内径mm
温度修正系数10
(A2)
(5℃≤长35℃)
≥200
机械行业标准
输水用涂塑软管
JB/T8512-1996
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号:邮编100044)*
开本880×1230
1/16印张1/2
字数12000
1997年2月第一版
1997年2月第一次印刷
印数00,001-500
定价5.00元
编号97-051
