UDC681.84.086
中华人民共和国国家标准
GB/T14198—93
传声器通用技术条件
General specification for microphones1993-03-20发布
国家技术监督局
1993-10-01实施

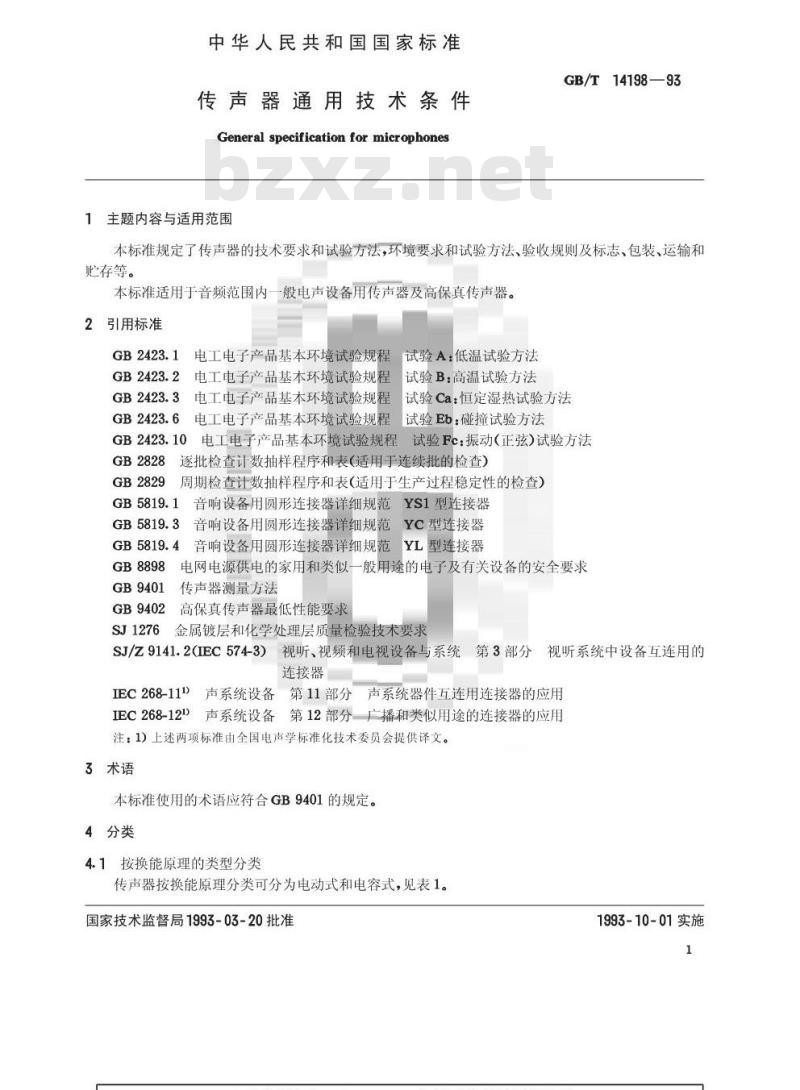

中华人民共和国国家标准
传声器通用技术条件
General specification for microphones1主题内容与适用范围
GB/T14198—93
本标准规定了传声器的技术要求和试验方法，环境要求和试验方法、验收规则及标志、包装、运输和贮存等。
本标准适用于音频范围内一般电声设备用传声器及高保真传声器。2引用标准
GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2电工电子产品基本环境试验规程试验B：高温试验方法
GB2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法电工电子产品基本环境试验规程试验Eb：碰撞试验方法GB2423.6E
GB2423.10电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB2828逐批检查计数抽样程序和表（适用于连续批的检查）GB2829
周期检查计数抽样程序和表（适用于生产过程稳定性的检查）GB 5819.1
GB8898
GB9401
GB9402
SJ1276
音响设备用圆形连接器详细规范YS1型连接器音响设备用圆形连接器详细规范YC型连接器音响设备用圆形连接器详细规范YL型连接器电网电源供电的家用和类似一般用途的电子及有关设备的安全要求传声器测量方法
高保真传声器最低性能要求
金属镀层和化学处理层质量检验技术要求SJ/Z9141.2(IEC574-3）视听、视频和电视设备与系统第3部分视听系统中设备互连用的连接器
声系统设备第11部分声系统器件互连用连接器的应用IEC268-111)
IEC268-121）声系统设备第12部分广播和类似用途的连接器的应用注：1）上述两项标准由全国电声学标准化技术委员会提供译文。3术语
本标准使用的术语应符合GB9401的规定。4分类
4.1按换能原理的类型分类
传声器按换能原理分类可分为电动式和电容式，见表1。国家技术监督局1993-03-20批准1993-10-01实施
动圈式传声器
电容传声器
驻极体传声器
4.2按指向性类型分类
GB/T14198—93
换能原理
电动式
电容式
传声器按指向性类型分为全向、单向（心形、超心形、超指向)和双向，图例见表2。表2
指向性类型
5技术要求和试验方法
超心形
超指向
产品的安全要求按GB8898中有关规定执行。5.1测试条件
5.1.1正常大气条件
若无特殊规定，本标准的各项技术要求及测试方法一般在下列正常大气条件下进行：环境温度：+15～+35℃；
相对湿度：45%~75%；
气压：86~106kPa。
5.1.2仲裁大气条件
GB/T14198—93
有争议时，应在下列仲裁大气条件下进行：环境温度：20士1℃，
相对湿度：63%~67%
压：86~106kPa。
5.2使用条件
使用条件由产品企业标准规定。5.3外形尺寸及外观质量
5.3.1外形尺寸
5.3.1.1要求
传声器的外形尺寸应符合产品企业标准规定。5.3.1.2试验方法
用符合规定精度的量具进行检查。5.3.2外观质量
5.3.2.1要求
传声器标志应清晰，外观应整洁，不应有机械损伤，铆、焊、胶粘及螺纹紧固应牢固可靠。零件涂覆应符合SJ1276的规定。
5.3.2.2试验方法
目测、手感或按相应的标准进行检查。5.4极性与互连
5.4.1极性
5.4.1.1要求
当传声器振膜向内运动(即声压增加)时，产生瞬时正电压的输出端规定为正端。5.4.1.2测量方法
按GB9401中第13.2.2条进行。
5.4.2互连
5.4.2.1机械连接
a.传声器与输出线的连接：
传声器与输出线的连接可采用接插件连接或直接连接方式，采用接插件连接方式应符合表3的要求。内接式驻极体传声器只采用直接连接方式。注：内接式驻极体传声器系指在机内（如收录机等)用的驻极体传声器。表3
插针式连接器
配接面
接点编号
输出方式
平衡式
非平衡式
屏蔽和回线
接点安排
见注2）
优选型号
插针式连接器
配接面
接点编号
输出方式
平衡式
非平衡式
平衡式
非平衡式
平衡式
非平衡式
双通道平
双通道非
平衡式
左通道信号
左通道信号
屏蔽和回线
GB/T14198—93
续表3
接点安排
屏蔽和回线
屏蔽和回线
屏蔽和回线
左通道调制
见注1）
左通道调制
见注1）
左通道回线
右通道信号
右通道信号
左通道调制
见注2)
右通道调制
见注1）
右通道调
制见注1)
右通道信号
右通道调制
见注2）
立体声
传声器用
注：①如企业产品标准中规定采用本标准中未包括的连接器，则应符合GB5819.1、GB5819.3、GB5819.4的规定，连接方式应符合IEC268-11、IEC268-12及SJ/Z9141.2(IEC574-3)的规定。1）此点为传声器的输出正端。
2）若非平衡放大器输入应接受平衡式传声器时，放大器之插座接点3(或3和5)应连接接点1。b.
传声器夹头与支架的连接
传声器夹头与支架的连接采用普通粗牙M10螺纹或通过附加转接过渡到M10螺纹固定，其中夹头端采用内螺纹，支架端采用外螺纹。5.4.2.2电配接
传声器额定负载阻抗应大于或等于传声器额定阻抗的5倍。5.5语言检听
5.5.1要求
接通电源后检听，传声器不应出现工作不正常状态。例如：音量时大时小，时有时无或发出异常声等严重影响正常使用效果的情况。5.5.2试验方法
按图1接通电路后，用语言信号检听。4
5.6电声性能
14198—93
站武传声站
及业本文器
高保真传声器按GB9402规定，其他传声器按本标准规定。5.6.1频率响应
5.6.1.1要求
传声器的频率响应曲线不应超出图2实线所示容差范围，其中全向内接式驻极体传声器的频率响应可按图3实线所示容差范围执行。注：①如果所要求的有效频率范围宽于图中实线所示范围，则超出部分应按图中虚线延伸。②如果企业产品标准给定的频率范围窄于图中实线所示的频率范围，则在此频率范围内，频率响应曲线的容差仍应符合图中的规定，或由制造厂和订货方商定。u
LCHOHE
5.6.1.2测量方法
按GB9401中第9.1.2条进行。
5.6.2自由场灵敏度
勺扫向性类型为全间
5kHz10kHz
34日2Hz
指向性类为单向、全间
3KHI 6HHz
5.6.2.1要求
GB/T14198—93
传声器额定自由场灵敏度由企业产品标准规定。单只传声器灵敏度与额定值允差不超过士3dB。5.6.2.2测量方法
按GB9401中第7.2.1.2条进行。
5.6.3输出阻抗
5.6.3.1要求
传声器的额定阻抗应符合表4的规定。单只传声器输出阻抗与额定值的允差不超过士30%。表4
额定阻抗
(50)、（150)、200、（250)、（400)、600、（1000)2000、(4000)、(10000)、（20000)、（50000）注：括号内为非优选值。
5.6.3.2测量方法
按GB9401中第6.1.2条进行。
5.6.4等效噪声级
5.6.4.1要求
传声器的等效噪声级应符合表5的规定。表5
电容传声器
驻极体传声器
动圈传声器
5.6.4.2测量方法
按GB9401中第12.1.2条进行。
5.6.5指向性
5.6.5.1要求
等效噪声级（A计权）
传声器的指向性频率特性应符合表6的要求，对产品企业标准中给定的频率范围窄于图2实线所示的传声器，其指向性频率特性要求由制造厂和订货方商定。注：本条对内接式驻极体传声器不作要求。6
指向性类型
14198—93
旋转角度
180°或135°
注：计算灵敏度差以正向（0°角方向)灵敏度为准。5.6.5.2测量方法
按GB9401中第10.1.2.2条进行。5.6.6前置放大器过载输出等效声压级5.6.6.1要求
频率特性
400~2000
100~4000
300~2000
灵敏度差1)
在频率250~8000Hz范围内，等效声压级达114dB时，谐波失真应不超过1%。注：①本条只适用于电容传声器。②前置放大器是指属于传声器整体的一部分，如电容传声器中起阻抗变换的电路部分。5.6.6.2测量方法
按GB9401中第11.3.2条进行。
5.7其他性能
5.7.1电源频率的外磁场引起的等效声压级5.7.1.1要求
电源频率的外磁场引起的等效声压级应小于39dB/5μT。5.7.1.2测量方法
按GB9401中第15.2.3条进行。
5.7.2风引起的等效声压级
5.7.2.1要求
风引起的等效声压级应符合表7的要求。注：如果传声器带有防风罩附件，则本条系指不带防风罩时的要求。表7
指向性类型
5.7.2.2测量方法
风引起的等效声压级（风速为2m/s）≤50
按GB9401中第15.4.2条进行。计算等效声压级的基准声压为20μPa。6环境要求与试验方法
6.1高温试验
6.1.1要求
GB/T14198—93
传声器经温度为55士2℃，时间为2h的高温试验后应符合本标准第5.3.2条和5.5条要求；试验前后5.6.2条规定的灵敏度变化应不超过士3dB。6.1.2试验方法
将传声器放入高温箱内，逐渐升高箱内温度至55士2℃开始计时，恒温2h后取出，在正常大气条件下恢复2h后检查。试验设备应符合GB2423.2中第4章的要求。6.2恒定湿热试验
6.2.1要求
传声器经温度为40士2℃，相对湿度为（93±)%，时间为48h的恒定湿热试验后应符合本标准第5.3.2条和5.5条要求，试验前后5.6.2条规定的灵敏度变化不超过士3dB。6.2.2试验方法
将传声器放入恒定湿热试验箱内，逐渐升高箱内温度至40士2℃，湿度至（93±）%开始计时，恒定湿热48h后取出，在正常大气条件下恢复2h后检查。试验中应防止冷凝水直接滴在传声器上。试验设备应符合GB2423.3中第2章的要求。注：电容式传声器在正常大气条件下允许恢复12h后检查。6.3低温试验
6.3.1要求
传声器经温度为一40士3℃，时间为2h的低温试验后，应符合本标准第5.3.2条和5.5条要求，试验前后5.6.2条规定的灵敏度变化应不超过士3dB。6.3.2试验方法
将传声器放入低温箱内，逐渐降低箱内温度至一40士3℃开始计时，恒温2h后取出，在正常大气条件下冰溶后，恢复2h后检查。允许将传声器用塑料膜密封后试验。试验设备应符合GB2423.1中第4章的要求。
注：在上述第6.1,6.2,6.3条环境试验中，带电池供电的传声器，允许取出电池。6.4振动(正弦)试验
6.4.1要求
传声器振动试验按表8要求进行。试验后应符合本标准第5.3.2条和5.5条要求，试验后5.6.2条规定的灵敏度变化应不超过士3dB。表8
颜率范围
10~30~10
10~30~10
6.4.2试验方法
单振幅
次扫描时间
总试验时间
将传声器按水平、垂直方向各半数安装固定于振动台上进行试验，试验后进行检查。试验设备应符合GB2423.10中第3条的要求。
6.5碰撞试验
6.5.1要求
传声器碰撞试验按表9要求进行。试验后应符合本标准第5.3.2条和5.5条要求，试验前后5.6.2条规定的灵敏度变化应不超过士3dB。8
加速度
100±10
GB/T14198—93
脉冲持续时间
脉冲重复频率
碰撞次数
1000±10
6.5.2试验方法：将传声器按水平、垂直方向各半数安装固定于碰撞台上进行试验（电容式传声器允许带包装），试验后进行检查。试验设备应符合GB2423.6中第3章的要求。6.6跌落试验
6.6.1要求
带包装的传声器按表10规定的质量和高度承受五面的跌落试验（除顶面外)，试后应符合本标准的第5.3.2条和5.5条的要求，试验前后5.6.2条规定的灵敏度变化应不超过士3dB。表10
传声器大包装箱质量，kg
102550756.6.2试验方法
跌落高度，cm
跌落面
以大包装箱为单位。跌落顺序和次数为3（底面）-2-5-4-6（四个侧面）各一次，依次将3-2-5-4-6面向下，将试品提升至规定高度，受试面与地面平行，在保证各向初速为零的情况下，突然释放，使大包装跌落于平整的水泥地面上，大包装与地面接触时的状态不作规定，试后检查。样品数量小于大包装箱整体所含数量时，应使所抽取的样品分别置于包装箱的各角（当底面各角未布满样品时顶面各角不应放置样品）样品未占满包装箱部分应以同类型传声器填满（但试后不作检查）。当抽取数量大于包装箱整体所含数量时，除对已成整箱样品试验外所余样品应按小于整箱试验情况进行。
检验规则
本规则为制造厂质量检验部门验收提交产品及订货方在接收产品做购入检查时提供统一的质量检验方法。
7.1交收检验
交收检验由制造厂质量检验部门（或有订货方参加)进行，本规则的交收检验按GB2828中有关规定执行。
7.1.1单位产品不合格分组、不合格和不合格品的分类7.1.1.1产品不合格分组
根据产品性能、外观和检验数量，传声产品不合格分为甲、乙、丙三组。7.1.1.2产品不合格和不合格品的分类单位产品不符合本标准技术条件要求时即称为不合格，按与技术条件不符合的严重程度，不合格分9
GB/T14198—93
为A类不合格、B类不合格和C类不合格。具有一个或一个以上不合格的单位产品为不合格品，根据不合格的不同分为A类不合格品、B类不合格品和C类不合格品，传声器产品的A类不合格品、B类不合格品和C类不合格品的分类见表11。7.1.2样品的抽取
批量的大小由产品企业标准规定，一般应以同一生产批（指生产人员、材料和零部件质量、工艺和过程不变时)所生产的同一型号产品作为一批提交。根据表11中各组的检查水平和AQL值按GB2828查出样本的大小，在提交批中随机抽取。7.1.3交收检验抽样方案类型
本规则规定交收检验采用一次抽样方案。7.1.4交收检验的项目及要求
传声器交收检验的项目、检查水平及合格质量水平（AQL值）应符合表11规定。订货方另有要求时，可由制造厂与订货方另行签订技术协议。7.1.5交收检验合格或不合格的判断及结果的处理7.1.5.1若在样本中发现的不合格品数小于或等于合格判定数时，该提交批判定为合格批，若在样本中发现的不合格品数大于或等于不合格判定数，该批判为不合格批。7.1.5.2被判为不合格的批，按不合格项目进行返修或筛选，剔除不合格品后，可再次提交检查。7.1.5.3经交收检验合格后出厂的产品，在使用时发现不合格品，一般由制造厂和订货方在协议中商定。
检验项目及不合格内容wwW.bzxz.Net
短路、断路或无输出
碰芯（只适用于动圈式传声器）语言检听声音不正常
灵敏度超过允许偏差
频率响应曲线超过容差范围
指向性特性超过允许范围
过载等效声压级低于规定值
等效噪声级超过允许值
输出阻抗超过允许偏差
输出阻抗大于额定值2倍或小于50%检
不合格品
不合格品
不合格品
14198—93
续表11
检验项目及不合格内容
外表有裂纹、裂缝和锈蚀
附件插装不上
标志错误
产品错装或漏装
外形变形
极性不符合规定
传声器内有异物，摇动有响声
外表不整洁
紧固件松动
包装不整洁
包装缺件
不合格品
注：①表中符号“\表示有此项要求，“”表示无此项要求。0.65
不合格品
不合格品
1）当订货方做购入检查时，采用一般检查水平1，允许制造厂质量检验部门在厂内作质量控制时采用一般检查水平I。
7.2例行检验
例行检验一般由供货方质量检验部门进行，当订货方提出要求时，允许订货方代表参加试验。传声器例行检验按GB2829中有关规定执行。7.2.1检验周期
传声器例行检验的时间间隔为半年，但在改变产品结构、主要工艺或主要材料时，必须进行例行检验。如有特殊要求应按产品企业标准有关规定执行。7.2.2样本的抽取和检查
7.2.2.1本规则按GB2829中二次抽样方案的有关规定执行。7.2.2.2样品必须是在本周期内生产的，并经交收检验合格的产品中随机抽取，所有样品必须一次抽齐。
7.2.2.3在进行例行检验前对所有样品按交收检验项目进行检查，若发现不合格品，则应在同一批产品中随机抽取合格品代替，同时对不合格样品进行分析，找出原因，列入例行检验报告中，但不作为判定例行检验合格与否的依据。
7.2.2.4例行检验按组分别进行考核，其检验项目及试验顺序、判别水平、样本大小、RQL值如表12所示。
