1主题内容与适用范围
GB/T14373—93
本标准规定了话音频带（300～3400Hz)线路上开放的，以2400bit/s的速率在线路上传输，采用比特交错方式的时分多路复用设备的生产及维护等的技术规范。本标准为在300～3400Hz话音频带的话路中，以2400bit/s为传输速率的时分多路复用设备而制定。由于卫星信道与有线信道的要求不同，其技术标准分为A、B两类，设备也可分为A类、B类、A，B类，A、B类应既满足A类又满足B类的技术标准。2引用标准
GB7436在模拟电话电路上开放电报及低速数据的时分复用设备技术要求GB7624在四线租用电话型电路上使用的标准化2400比特/秒调制解调器数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口电路定义表GB3454
GB3455非平衡双流接口电路的电特性GB4797.1电工电子产品自然环境条件彩温度和湿度
GB3873通信设备产品包装通用技术条件GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2
电工电子产品基本环境试验规程试验B：高温试验方法GB2423.3
电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法3技术条件
3.1系统容量
3.1.1系统容量应该是46个信道，每个50Bd(7.5单位码元包括一个1.5单位的止码元）。3.1.2对于其它速率来说，可以有两种类型。3.1.2.1A类
3.1.2.1.1系统应能接受75Bd的信道（7.5单位码元包括一个1.5单位止码元）。3.1.2.1.2对接受其它速率的信道，本标准不作规定。3.1.2.2B类
3.1.2.2.1系统应能接受表1中规定的各种调制速率和字符结构，其容量在同类结构一栏中指出。3.1.2.2.2时分复用设备应能同时复用表1中的六种调制速率。国家技术监督局1993-04-20批准1993-12-01实施
调制速率
3.2起止信道输入
GB/T14373—93
表146路时分复用系统(B类)容量字符结构
字符长度(单位）
止码元（单位）
信道数
(同类结构）
3.2.1当连续输入止码元为1.4单位的50Bd或75Bd信号时，所容许的调制速率误差应至少为±1.4%。
3.2.2当输入字符为50Bd或75波特，而且具有标称的1.5单位止码元时，系统应能准确无误地传送那样一些独立的字符，这些字符的止码元只持续1个单位，并按照最多每秒钟一个字符的方式输入。3.2.3当接收一个具有标称字符长度和标称调制速率的发信机所发来的信号时，所有通路输入端的有效改正力应至少为40%。
3.2.4在标称信号速率时，如果一个输入字符的起码元的持续时间等于或低于0.4单位则拒绝接收这个码元；相反，如果这个持续时间等于或高于0.6单位，则应接收这个码元。3.2.5在下述情况中，相当于起极性的码元（复用器的输出端）应该插入到混合比特的序列中：a.
信道未装备好；
信道装备好，但尚未分配；
本地起止通路输入端开路。
3.2.6对于50、75Bd以外的其它调制速率，允许的最大误差应为1.8%。3.3起止信道输出
3.3.1无论哪种调制速率，系统在起止信道上产生的整个起止失真度的最大数值都应少于或等于3%。
3.3.2输出信号的平均调制速率与标称调制速率之间的最大偏差不得超过0.2%。3.3.3当以标称1.5单位为止码元输出字符时，输出字符的止码元长度不得小于1.25单位。3.3.4当以标称1单位或2单位为止码元输出字符时，输出字符的止码元长度不得小于0.8单位或1.8单位。
-旦识别到下列故障状态中的任何一种情况时都应能按以下方式控制信号输出：调制解调器发出失去载波信号（接收线路信号检测器一一电路109处于“断开”状态）；失去集合信号（在280ms期间，集合信号中没有一个跃变）；c。失去同步。
GB/T14373—93
3.3.6在识别到3.5所描述的故障以后4ns内，受影响的设备通路输出端应有下述反应：3.3.6.1租用通路中对每一条通路而言，应能有两种选择：输出端呈稳定的起极性；
输出稳定的止极性。
3.3.6.2电路交换业务中对每一条通路而言，应能有两种选择：输出端呈稳定的起极性；
向本端环回5士1s，然后倒向稳定的起极性。此外，在信道形成环路期间，B类业务的通路一直b.
保持通向远端多路复用设备。
3.3.7相关的终端设备必须按3.6.2.1.4条和3.6.2.2.2条中的规定，把其同步状态通知给远端。远程终端将在不超过600ms的时间内（故障发生时间计算在内），在不考虑载波电路传播时间的情况下，按照第3.3.6节的规定控制其输出信道。此外，如果选择的是B类，则租用电路可以按照用户的要求，在无干扰的方向上使业务信道保持工作。3.4复用细则

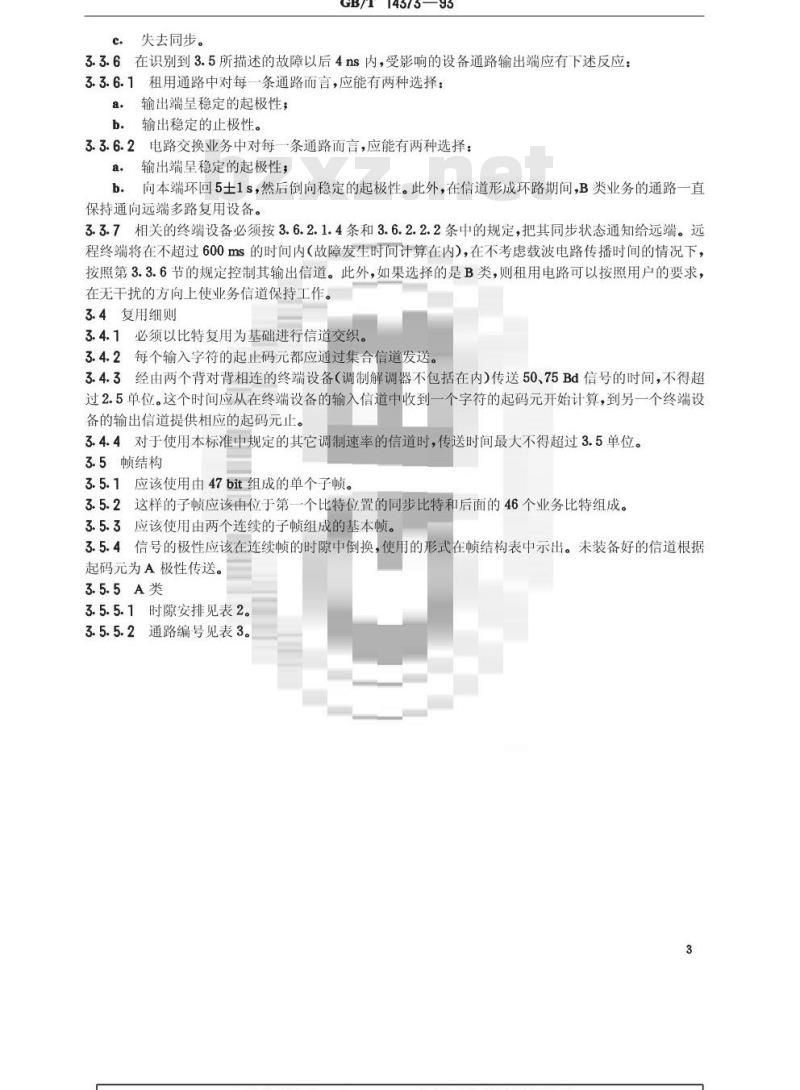

3.4.1必须以比特复用为基础进行信道交织。3.4.2每个输入字符的起止码元都应通过集合信道发送。3.4.3经由两个背对背相连的终端设备（调制解调器不包括在内）传送50、75Bd信号的时间，不得超过2.5单位。这个时间应从在终端设备的输入信道中收到一个字符的起码元开始计算，到另一个终端设备的输出信道提供相应的起码元止。3.4.4对于使用本标准中规定的其它调制速率的信道时，传送时间最大不得超过3.5单位。3.5顿结构
3.5.1应该使用由47bit组成的单个子顿。3.5.2这样的子顿应该由位于第一个比特位置的同步比特和后面的46个业务比特组成。3.5.3应该使用由两个连续的子顿组成的基本顿。3.5.4信号的极性应该在连续帧的时隙中倒换，使用的形式在顿结构表中示出。未装备好的信道根据起码元为A极性传送。
3.5.5A类
3.5.5.1时隙安排见表2。
3.5.5.2通路编号见表3。
GB/T14373—93
46路时分复用（A类)设备顿结构与低速通路上Z极性相对应
的集合信号极性
与低速通路上Z极性相对应
的集合信号极性
注：任何水平的一对，例如通路02和04（对应顿时隙2和25），都可以被一个75Bd通路所代替（时隙1、24和47除外）。在这种情况下，必须把A极性的\填充”脉冲插入到每一个字符的第2号单元和第5号单元之后。4
3.5.6B类
503d适略
3.5.6.1时隙安排见表4。
GB/T14373—93
346路时分复用(A类)设备通路编号表3
通路编号见表5表7。
S0Ld通路
比特号
GB/T14373—93
GB/T14373—93
表546路时分复用设备(B类)通路编号(50,75，150和300Bd）
8图848
注：①使用较高速率的通路时，与该通路编号用斜线连接着的所有低速通路编号应不使用。②路号s代表同步比特位。
时鼠路
GB/T14373—93
表646路时分复用(B类)设备通路编号(50,100,200Bd)
注：使用较高速率的通路时，与该通路编号用斜线连接着的所有低速通路编号应不使用。goaBl
通路速率
通路编号
N的范围
GB/T14373—93
表746路时分复用(B类)设备通路编号简表编号为N的通路所分配的子顿时隙N
第一子顿：N和（N+31)
第二子顿：（N十16）
第一子顿：N
第二子顿：（N—16)和（N+15）N和(N+24)
N和(N+23)
N和(N+16)以及（N+31)
N，（N+12),(N+24)和（N+35)
N，（N+12)，(N+23）和(N+25)
N,(N+16)(N+24),N+31)和(N+39)1)
注：1）75Bd，通路编号N和（N+16)是互相依存的，也就是说当通路N用来开放75Bd业务时，通路（N+16)也一定用于75Bd或者尚待分配。
2）不使用通路编号16。
3）不使用通路编号08。
3.6同步
3.6.1在随机分布的差错率为10-3情况下，系统每小时丢失同步信号不得超过一次。3.6.2同步方案
3.6.2.1A类
3.6.2.1.1在正常业务期间，同步比特在连续的子顿中交替成为《1》和《0》。3.6.2.1.2当在1.52s内发现7个同步比特有差错，系统就应指出同步丢失。3.6.2.1.3由于两个终端（不包括调制解调器)是背对背连接的，当一个终端收到的集合信号被起或止的稳定极性所代替，它就应在不到280ms的时间里意识到同步丢失。3.6.2.1.4当一个终端识别出同步丢失时。a。应立即中断其向对方发送的信息；应该在同步码型中显示出图1和图2示出的变化，并按图1和图2重新进行同步。b.
3.6.2.1.5识别到失步，待接收集合信号恢复以后，该设备用于恢复同步和把正常的数据信号送至起止通路输出端的平均时间应小于900ms。9
正常数据传输
A发送通路(B接收通路)中断
B检测到失步，发送“同步要求”GB/T14373—93
A检测到“同步要求，”发送“同步准备”和“同步终了”
接着发送700~900ms数据（无用数据），重复此循环，直至链路恢复
链路恢复以后，B检测到“同步准备”和“同步终了”B发送“同步准备”和“同步终了”，接着发送数据正常数据传输
注：1）收到“同步终了”以后，累计时间跟踪计数器立即重新置零，下一个发送的比特即顿同步比特。见图2中“同步终了”图解。TTM:
进路中断
避研埃有
图146路时分复用(A类)设备同步程序10
同事学求
三步游，
GB/T14373—93
31hit:4ug
注：当实现同步时，累计时间跟踪计数器在A点重新置零，从A到B的这一段间隔表示同步以后所发出的第一子顿的顿同步脉冲。
3.6.2.2B类
3.6.2.2.1
同步要求
同步准备
同步终了
图246路时分复用（A类）设备同步信号一个同步顿的定义是含有一个同步字的三个连续的基顿（即6个子顿），一个同步字由六个等间隔的比特组成。
3.6.2.2.2当复用器终端接收机同步正确时，发送的标准同步序列是100010，当接收机失去同步时，发送的同步序列是011101。同步序列的转换只能在一个同步顿终了时进行。3.6.2.2.3当3个连续的同步序列都接收错误时，规定为同步丢失。3.6.2.2.4当接收的集合信号由起或止稳定极性所代替时，接收终端应能在不到280ms的时间里觉察到同步丢失。
3.6.2.2.5因为两个终端是背对背相接的，所以，一个同步丢失的终端要在不到240ms的时间里，利用变换标准同步序列，把此事指示给另一个终端。3.6.2.2.6当收到一个倒置了的同步序列时，终端设备应该把发送的合成信号比特极性变换成：a.
用于电路交换业务，并处于空闲状态的通路入为稳定的起极性；b.
在其它各通路的入口为稳定的止极性。3.6.2.2.7以下的两种情况同时存在时定义为同步：a.Www.bzxZ.net
在一个专一的比特位置上连续无误地收到六个相同的同步序列（即六个正常的或六个倒置的同步序列)时；
在同一时期内，在47bit组成的子顿的其它任意一个比特位置上没有收到两个或两个以上连b.
续相同的同步序列时。
a和b中的同步序列可以不同。
3.6.2.2.8当已经识别到同步丢失并重新接收到集合信号时，根据3.6.1条的条件，为有关终端设备提供的恢复同步和在低速信道的输出端发送标准数据的平均延时，必须低于960ms。与多路复用器以外的各种传输时延不计算在内。3.7用户电报信令
复用设备应能通过中华人民共和国邮电部1981年9月颁布的《用户电报及低速数据通信网技术体制(试行)》文件中规定的各种用户电报信令。11
