JB/T 8636-1997 本标准是对JB 2530-79《电力变流变压器》的修订。其技术性能参数有如下变化： 1 有关型谱和技术要求详细内容均引相应标准，不重复叙述； 2 删除了“型式容量”章节； 3 提出基波电压、基波电流等新概念； 4 对温升试验提出了限值和要求，规定了试验等效电流计算公式，规定了试验方法。 本标准规定了网侧系统标称电压220kV及以下的油浸式、干式电力变流变压器(以下简称变压器)的参数据，试验和试验方法，标志、包装等通用技术要求。 本标准适用于半导体电力变流器中的变压器，包括内附的平衡电抗器、饱和电抗器等。 本标准不适用于高压直流输变电用的变压器和单查牵引变压器。 本标准只对变压器的通用部分提出要求，各类型的变压器应根据其自身的特点，在本标准的基础上编制相应标准籍以对特殊部分作出补充规定。 注： 对采用其他冷却介质的变压器，可参照采用本标准。 本标准于1997年9月5日首次发布。 JB/T 8636-1997 电力变流变压器 JB/T8636-1997 标准下载解压密码：www.bzxz.net

JB/T8636-1997

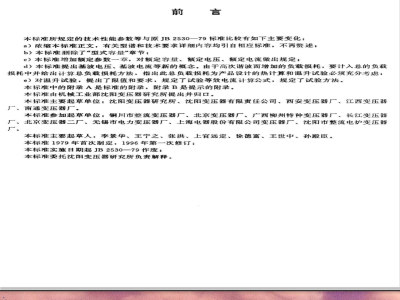

本标准所规定的技术性能参数等与原JB2530一79标准比较有如下主要变化：a）浓缩本标准正文，有关型谱和技术要求详细内容均引自相应标准，不再赞述；b）本标准删除了“型式容量”章节；c）本标准增加额定参数一章，对额定容量、额定电压、额定电流做出规定；d）本标准提出基波电压、基波电流等新的概念。由于高次谐波而增加的负载损耗，要计入总的负载损耗中并给出计算总负载损耗方法，指出此总负载损耗为产品设计的热计算和温升试验必须充分考虑；e）对温升试验，提出了限值和要求，规定了试验等效电流计算公式，规定了试验方法。本标准中的附录A是标准的附录，附录B是提示的附录。本标准由机械工业部沈阳变压器研究所提出并归口。本标准主要起草单位：沈阳变压器研究所、沈阳变压器有限责任公司、西安变压器厂、江西变压器厂、南通变压器厂。
本标准参加起草单位：铜川市整流变压器厂、北京变压器厂、广西柳州特种变压器厂、长江变压器厂、北京变压器二厂、无锡市电力变压器厂、上海电器股份有限公司变压器厂、沈阳市整流电炉变压器广。
本标准主要起草人：李景华、王宁之、张洪、上官远定、徐德富、王世中、孙殿臣。本标准1979年首次制定，1996年第一次修订；本标准实施日期起JB2530一79作废；本标准委托沈阳变压器研究所负责解释。otjpg
1范围
中华人民共和国机械行业标准
JB/T8636--1997
代替JB2530--79
本标准规定了网侧系统标称电压220kV及以下的油浸式、干式电力变流变压器（以下简称变压器）的参数、试验和试验方法标志包装等通用技术要求本标准适用于半导体电力变流器中的变压器，包括内附的平衡电抗器，饱和电抗器等。本标准不适用于高压直流输变电用的变压器和单相牵引变压器。本标准只对变压器的通用部分提出要求，各类型的变压器应根据其自身的特点，在本标准基础上编制相应标准籍以对特殊部分作出补充规定注：对于采用其它冷却介质的变压器，可参照采用本标准。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准条文，在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 1094.1-1996
GB1094.2—1996
GB1094.3—85
GB 1094.5-85
GB/T2900.15-1997
GB/T3859.1-93
CB/T3859.2-93
GB6450-86
GB/T6451--1995
GB/T 7328--87
GB/T13499—92
GB/T15164—94
GB/T10228-1997
JB/T3837—1996
3定义、符号
3.1定义
电力变压器第一部分总则（neq1EC76—1：1976）电力变压器第二部分温升（neQ.IEC76—2：1976）电力变压器第三部分绝缘水平和绝缘试验（neqIEC76一3：1980）电力变压器第五部分承受短路能力（neqIEC76—5：1976）电工名词术语变压器互感器调压器电抗器半导体变流器基本要求的规定（eqvIEC146—1：1991）半导体变流器应用守则（eqvIEC146—1—2：1991）千式电力变压器（eqyIEC726：1982）三相油浸式电力变压器技术参数和要求（neqDIN42500：1984）变压器和电抗器的声级测定（nepIEC551；1976）电力变压器应用导则（eqvIEC6061978）油浸式电力变压器负载导则(idtIEC354）干式电力变压器技术参数和要求变压器类产品型号编制方法
本标准所来用的定义按以下标准：GB/T2900.15.GB1094.1
GB/T3859.1和GB/T3859.2
3.2符号
本标准所采用的符号规定如下：p
脉波数；
机械工业部1997-09-05批准
199801—01实施
换相数；
JB/T8636-1997
与每一个初级绕组对应的同时换相的换相组数。串联换相组数
分流Ian的换相组数。
网侧电流（方均根值）
阀侧电流(方均根值)；
直流电流（任意指定值）：
变流器约定空载直流电压；
理想空载直流电压；
变压器阀侧空载线电压；
理想空载峰值电压。不计内部和外部的浪涌电压和阀的电压降，以及空载状态下，出现在臂的端子间的理想空载峰值电压，在接近于过渡电流的轻载电流处，斜率保持不变；d xt
由变压器引起的，以U&为基准的感性直流电压调整率；对应于IpN的变压器短路阻抗电压感抗分量的百分数；标幺值。
型号与额定参数
4.1变压器型号
变压器型号编制按JB/T3837的规定。4.2额定直流电流
额定直流电流应在下列数值中选取：1、2、5、10、（15）、20、（30）、（40）、50、（80）、100、（125）、（160）、200、（250）、315、400、500、630、800、1000、1250、16.00、2000、2500、3150、4000、5000、6300、8000、10000A.。注
1当采用上列数值之外的数值时，电流大于1000A者可在R20序列内选取，小于100A者可在R10序列中选取。2带（）者为非优选数值。
4.3额定直流电压
额定直流电压应在下列数值中选取：3、6、12、15、18:24、（30）、36、48、60、72、90、（100）、115/110、125、160、200、230/220、250、（275）、315、400、460/440、500、（600）、630、800、1000、1250、1600、2000、、2500、3150、4000、5000、6300、8000、10000V..*。注
斜线下的110。220、440V适用于向专一负载供电的整流器的额定直流电压，斜线上的115、230、460V适用于向系统供电的整流器额定直流电压。2额定直流电压在630V以上，表列值不能满足使用需要时应在R20序列中选取。3带（）者为非优选数值。
变压器空载直流电压
除制造厂和用户另有规定外，变压器空载直流电压应按各相应标准规定。4.5变压器网侧系统标称电压
变压器网侧系统标称电压根据变流器额定容量应按表1选取：3
变流器额定容量
>50~250
>250~3150
>3150~12500
>12500
>20000
4.6电联结
JB/T8636-1997
表1变压器网侧电压与变流器额定容量网侧电压kv
变压器常用的绕组电联结相量图与计算因数按表2。4.7变压器额定参数
4.7.1额定容量
变压器的三相额定容量以稳态基本频率正弦分量为基础，作为试验与保证值的基础，其表达式为：Sr=V3.U,·I
式中：SR---变压器三相额定容量；U,一额定线电压的基波分量（方均根值）：I一额定线电流的基波分量（方均根值）。注：网侧额定非正弦负载电流IPN对应的容量，即网侧容量为电力消耗计费的依据。温升与冷却的要求应考虑由于谐波分量所增加的负载损耗。变压器负载能力实际是温升问题，负载能力也决定了变压器的容量，以下直流负载工况可确定相应的合适容量。a）负载变化迅速，峰值电流持续时间在5min内，以长期负载的平均值为额定直流电流；b）负载变化慢，峰值电流持续时间超过前条规定，以等效恒值直流电流为额定直流电流；c）GB/T3859.1中规定标准工作制等级见表3，负载循环见表4。注
1用户在询价和订货时应提出标准工作制等级或负载工况图：2上述负载工况图，当超铭牌额定值负载电流时，应按GB/T15164和相关标准对电流和温度限制的规定。4.7.2额定电压U，
网侧由交流电力系统励磁，其额定电压U按GB1094.1和GB/T13499的规定，阀侧额定电压为由最大连续运行直流电压决定的交流电压。当做为逆变器运行（励磁）对变流器施以畸变波形电压时，阀侧额定电压U，为由最大连续运行电压的付里叶频谱中基波正弦分量（方均根值）确定的交流电压。4.7.3额定电流1
额定电流I是按4.7.1额定容量算出的基本频率正弦分量方均根值。4
JB/T 86361997
e\gi+a
Nxa喜腿
联结代号
JB/T8636—1997
p60+(a+
Na鲁匾
Nxa腿
联结代号
JB/T8636—1997
2··s
或103
工作制等级
JB/T8636—1997
表3标准工作制等级
变流器的额定电流和装置的试验条件（用Ian的标么值表示）
1.0p.u.连续
p.u.连续
p.u.连续
p.u.连续
p.u.连续
p.u.连续
注：表3规定的各超铭牌额定电流值，均在额定电流运行达到稳定温度后再分别施加。表4负载循环的例子（供选择工作制等级参考）工作制等级
最典型的应用
电化学工艺等
电化学工艺等
轻工业和轻型牵引站应用
工业应用重型负载
中型牵引站及采矿
重型牵引站
按工作制等级设定的典型负载条件负载电流以相对额定直流电流值的比表示1.0
JT1.5,min
10~12h
12~24h
10~12h
12~24h
I(p.u.)Tt（min）
t(min）
5电压分接范围和级数
JB/T8636—1997
5.1无励磁调压变压器电压分接范围为士5%，网侧绕组宜采用有士5%的分接头。5.2有载调压或用饱和电抗器调压的变压器，调压范围及级数见相应标准。6变压器技术要求
6.1下列技术要求应符合相应标准规定：a）正常使用条件应符合GB1094.1或GB6450规定；b）温升限值应符合GB1094.2或GB6450规定；c）承受短路能力应符合GB1094.5规定；d）起铭牌负载限制应符合GB/T13499或相关标准的规定；e）网侧绝缘水平应符合GB1094.3或GB6450规定。6.2允许偏差
技术参数允许偏差应符合表5规定。表5
空载损耗
负载损耗
空载电流
阻抗电压
变压比
直流电阻不平衡率
充许偏差
见注2
额定直流电压250V及以下的变压器的变压比（额定分接）允许偏差为±，范
所有变压器
所有变压器
所有变压器
所有变压器（额定分接）
所有变压器(额定分接）
所有变压器
变压器产品的直流电阻不平衡率不予规定，但制造单位应在出厂试验记录中给出实测值和测试温度；2
内附的平衡电抗器的总损耗的允许偏差为+30%；3
内附的其他电抗器性能参数允许偏差见各相应标准。6.3
阀侧绕组和内附电抗器（如果有）对地和各支路间绝缘外施工频试验电压按表6，持续时间1min表6
额定直流电压
>100~800
>800~1250
>1250~2000
>2000~4000
7试验
7.1试验分类
外施工赖试验电压（方均根值）kv
由制造厂与用户协商
本标准所规定的试验分为例行试验、型式试验和特殊试验三类。9
JB/T8636—1997
例行试验是对每台变压器都应经受的试验。型式试验是对每种型式变压器的一台进行的试验，用它验证按同一技术规范制造的变压器均应满足除例行试验外所规定的要求。当更改结构、原材料或工艺方法时，应重新进行部分或全部的型式试验。特殊试验是一种既不同于型式试验，也不同于例行试验的试验。它是由制造厂和用户协商确定的。7.2试验要求
7.2.1对于例行试验、型式试验和特殊试验的一般要求，应符合GB1094.1或GB6450的规定。7.2.2例行试验项目及要求
a）绕组电阻测量（按GB1094.1）b）电压比测量和联结组编号检定（按GB1094.1)；c）空载电流和空载损耗测量（按GB1094.1）；d）短路阻抗和负载损耗测量（按8.1)，e）绕组对地绝缘电阻和绝缘系统电容的介质损耗因数（tan8）的测量（按GB/T6451和GB/T10228);
F）绝缘例行试验（按GB1094.3和GB645D、GB/T6451、GB/T10228）；g）有载分接开关的试验（按GB1094.1）h）绝缘油试验（按GB1094.1)
i）密封试验（按GB6451）
i）冷却装置控制箱试验（按相应标准）k）电抗器试验（按相应标准）
7.2.3型式试验项目及要求
a）换相电抗的测定（按8.3）
b）绝缘型式试验（按GB1094.3和GB6450、GB/T6451、GB/T10228）。7.2.4特殊试验项目及要求
a）绝缘特殊试验（按GB1094.3和GB6450)；b）温升试验（按8.4）
c）短路承受能力试验（按GB1094.5）；d）声级测定（按GB/T7328）
如果用户另有要求（如试验方法不按本标准的规定，或规定了其它试验项目），则应按定货合同规定。8试验方法
短路阻抗和负载损耗的测量
短路阻抗是在Ip电流下，按表2中第17栏短接绕组端子进行测量。负载损耗的测量是在额定电流I1下进行，表2给出了试验用的一些合适的短路接线，负载损耗测量是在每个短路组合A、B和C下测出的损耗值PA、P和P按16栏中公式计算出，并校正到参考温度，此值为保证值。注：短路阻抗值exN是对应俩侧Ipn电流下阻抗电压的感抗分量百分数。8.2平衡电抗器应经受下列例行试验，接线见图1：a）用150Hz及np之间的额定电压进行空载试验；注：如果用其他频率进行实验，则响应的标准内应注明在其他频率下的空载损耗b）测量n一0P一0之间直流电阻，由直流电阻之和与1/2额定直流电流的平方乘积算出其损耗：c）测定n—0与p一0之间的变化（必要时进行）。10
8.3换相电抗测定
JB/T8636—1997
将网侧端子短接，在阀侧绕组的同一换相组的两相邻绕组中通以额定频率的交流电流测量端子间电压，由测量结果算出阻抗值，取其感抗分量即得换相电抗2X1，以n计，对同一换相组，应在不同绕组对上，至少两次，并取这些测量结果的算术平均值作为测定的换相电抗值8.4温升试验
8.4.1温升试验的程序
a）油浸式变压器按GB1094.2规定进行。b）干式变压器按GB6450规定进行。但所施加的总损耗和试验电流值应按8.4.2和8.4.3的规定。8.4.2总损耗
总损耗是计算得出的，由已测得的空载损耗和额定畸变的非正弦电流产生的参考温度下的负载损耗之和（油浸式包括有内阻电抗器的损耗）。注：由于电流非正弦畸变波形，高次谐波使得试验电流和总损耗增加，计算方法见附录A（标准的附录）附录B（提示的附录）
8.4.3试验电流
绕组中施加的等效试验电流，应按下式计算出：ILn(Rw+Rc)+(FwXPw)0.5www.bzxz.net
双绕组变压器，Ie.=I,x[-
T,(Rw+Rc)+ PwE
Iww（Rw+Rc）+(FweXPwe）
三绕组变压器：I=I,x[
'(R+Rc)+P）
式中：Ie。—等效试验电流
I—额定电流基波分量(方均根值)，ILN一一额定非正弦线电流（方均根值)，由计算的得出（见附录B）；IwN一一受试绕组额定电流（方均根值），由计算的得出（见附录B）；PE，额定电流I1下的绕组涡流损耗；FwE--绕组涡流损耗增加系数，由计算得出（见附录B）；Rw—绕组电阻值；
R.连接线电阻值；
8.4.4双绕组变压器
双绕组变压器，如有两个容量、额定电压和阻抗电压相同交错排列的二次绕组，试验时两个二次侧端子同时短接，一次绕组施加正弦基波等效电流1e测定绕组温升。8.4.5多绕组变压器
