主题内容与适用范围

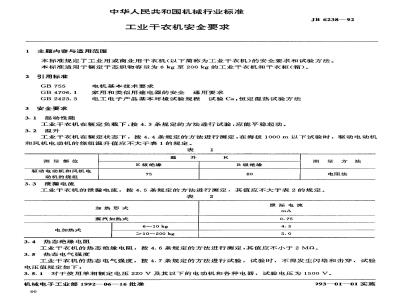

中华人民共和国机械行业标准
工业干衣机安全要求
JB 6238-92
本标准规定了工业用或商业用千衣机（以下简称为工业干衣机)的安全要求和试验方法。本标准适用于额定干态织物容量为6kg至200kg的工业干衣机和干衣柜（箱）。2引用标准
GB 4706.1
3安全要求
3.1起动性能
电机基本技术要求
家用和类似用途电器的安全通用要求电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法工业干衣机在额定负载下，按4.3条规定的方法进行试验，应能平稳起动。3.2温升
工业干衣机在额定状态下，按4.4条规定的方法进行测定。在海拔1000m以下试验时，驱动电动机和风机电动机的绕组温升值应不大于表1的规定。表
测量部位
驱动电动机和风机电
动机的绕组
3.3泄漏电流
E级绝缘
B级绝缘
测量方法
电阻法
工业干衣机的泄漏电流，按4.5条规定的方法进行测定，其值应不大于表2的规定、表2２
加热形式
蒸汽加热式
电加热式
3.4热态绝缘电阻
6~~10 kg
>10~200 kg
泄漏电流
工业干衣机的热态绝缘电阻，按4.6条规定的方法进行测定，其值应不小于2MQ。3.5热态电气强度
工业干衣机的热态电气强度，按4.7条规定的方法进行试验，试验时，不得发生闪络和击穿，试验电压值规定如下：
3.5.1对于使用单相额定电压220V及其以下的电动机和各种电器，试验电压为1500V。机械电子工业部1992—06-16批准60
993—0101实施
JB 6238--92
3.5.2对于使用三相额定电压380V的电动机和各种电器，试验电压为1760V。3.6湿热态绝缘电阻和电气强度
工业于衣机的湿热试验，按4.8条规定的方法进行试验，绝缘电阻和电气强度规定如下：湿热态绝缘电阻值应不小于2MQ；湿热态电气强度试验时不发生闪络和击穿，试验电压值：单相为1250V；三相为1460V。注：当有电子元器件与主要电器部件跨接在一起时，为了避免在测试绝缘电阻和电气强度时受损坏，只要这些电子元器件符合有关标准的要求，可以断开，整机进行该两项试验。3.7接地保护性能
3.7.1工业干衣机的机壳外表面易见处，必须设有接地端子，并有明显耐久的接地保护符号吉。3.7.2工业干衣机的接地端子的螺钉和螺母必须采用黄铜或铜合金材料制成。它不得兼作它用，选用螺钉的标称螺纹直径，按表3规定。表3
额定电流
标称螺纹直径
3.7.3工业干衣机的接地保护性能，按4.9条规定的方法进行测定，接地电阻值应不大于0.1Q。3.7.4接地导线的绝缘表面颜色应为黄绿双色线。3.8电源线
3.8.1工业干衣机的电源线的公称横截面积应不小于表4所列的数值。表4
>6～10
>10～16
>16～25
>25～32
>32~40
>40~63
导线的公称横截面
3.8.2电源线在外壳的入口处应采用绝缘保护套管防止损坏，并可靠地固定。积
3.9工业干衣机内部布线应避免热源影响，防止机械损坏，布线应牢固、可靠、以防止引起火灾。3.10工业干衣机的织物进料门应有可靠的连锁装置，门开50mm时，应能自动切断电源。3.11工业干衣机中应有可靠地过热、过载保护装置。3.12工业干衣机蒸汽加热式的蒸汽管道系统不得漏气。3.13工业干衣机在误操作时，不得引起火灾、触电和对人体造成伤害的危险。3.14工业干衣机的外露带电和旋转零部件，应安装有一定刚性强度的防护罩盖，以防止人身伤害事故。3.15非正常工作免费标准bzxz.net
工业干衣机按4.10条规定的方法试验。试验后，织物不发生变黄，不得引起火灾。61
4试验方法
4.1试验条件
JB6238-92
4.1.1试验环境应无外界强电，磁场干扰和无有害气体。4.1.2在现场进行试验，被试样机距离墙壁应大于3m或安置在具有平坦坚硬地面的户外空旷场所。4.1.3户外空旷场所试验时，风速不大于3m/s。4.1.4蒸汽加热式的工业干衣机，蒸汽压力应在0.4～0.6MPa范围内。4.2试验用的仪器仪表的精度
电压表0.5级
三相电度表2.0级
兆欧表　直流00V1.0级
温度表玻璃棒式0～100土0.5℃
计时器0.5s
TGT--100台秤0～100kg感量50g
单臂电桥土0.2%
泄漏电流仪<2.3%
接地电阻仪0.5级
耐电压试验装置5%
4.3起动性能试验
工业干衣机在额定负载下，施加0.85额定电压，任意变动电动机转子和滚筒的位置，起动三次，每次起动前，整机应处于停止状态。4.4温升试验
先用单臂电桥测量驱动电动机和风机电动机绕组的冷态电阻，并记录环境温度。工业干衣机在额定状态下，按设定程序控制器的工作程序时间连续运转，待驱动电动机和风机电动机绕组的温升达到稳定时，在20s内用单臂电桥测量二电动机绕组的热态电阻，并记录环境温度，然后根据下式计算二电动机的温升值。
驱动电动机或风机电动机的温升计算：,或t.=RRR(235 + t)-(c-t)
驱动电动机的温升值,K；
式中:t——！
风机电动机的温升值，K；
R-—驱动电动机和风机电动机绕组的冷态电阻值，；R，—驱动电动机和风机电动机绕组的热态电阻值，;ti——测量冷态电阻值时的环境温度，℃；t.-测量热态电阻值时的环境温度，℃。4.5泄漏电流的测定
工业干衣机在4.4条温升试验后，用厚度不小于10mm的干燥绝缘材料将工业干衣机和调压器垫上，按图1的线路闭合Sa1、Sa2和Sa：开关。使其正常运转，将输入电压增至1.1倍额定值，轮流断开Sa1、Saz、Sas开关，其它二个开关闭合，测定工业千衣机的外露非带电金属部分与各相带电部分的泄漏电流平均值，以最大值作为该机的泄漏电流值。62
4.6热态绝缘电阻的测定
JB6238—92
G-工业干衣机，M—三相电动机，mA泄漏电流仪；Sai、Saz、Sas---各相电路中的单刀开关。在泄漏电流测定后，立即用直流500V的兆欧表测量工业干衣机带电部分与外露非带电金属部分之间的热态绝缘电阻。
4.7热态电气强度试验
在4.6条热态绝缘电阻测定后，立即用耐电压试验装置对工业干衣机的带电部分与外露非带电金属部分施以基本正弦波频率为50Hz，试验电压值按3.5条规定进行历时1min的试验。4.8湿热态绝缘电阻和电气强度试验以一整套主要电气配套件，如驱动电动机、风机电动机、温控系统、电加热器、定时器或程控器按工业干衣机同样安装的模拟件，按GB2423.3进行48h试验。试验后，应符合3.6条的规定。4.9接地保护性能的测定
在工业干衣机接地端子与外露非带电金属部分之间，用接地电阻仪施以12V、25A的交流电。在仪器上的读数，为该机的接地电阻值。4.10非正常工作试验
工业干衣机在额定状态下，干衣滚筒不运转，但仍加热，对电加热式电源电压为0.85额定值的条件下，风机电动机仍运转。连续运行0.5h或超温保护器跳开，试验结束。试验后，应符合3.14条的规定。附加说明：
本标准由机械电子工业部广州电器科学研究所提出并归口。本标准由机械电子工业部广州日用电器研究所负贵起草。本标准主要起草人孙祥林、沈宗如。63
