JB/T9008.5---1999

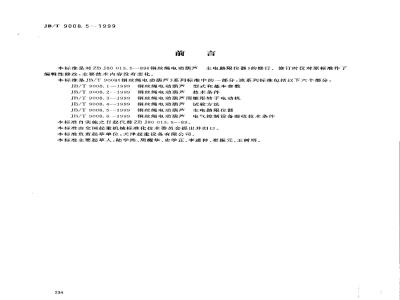

本标准是对ZBJ80013.5—89《钢丝绳电动葫芦编辑性修改，主要技术内容没有变化。言
主电路限位器》的修订。修订时仅对原标准作了本标准是JB/T9008《钢丝绳电动葫芦》系列标准中的一部分，该系列标准包括以下六个部分：JB/T 9008.1—1999
钢丝绳电动葫芦型式和基本参数JB/T 9008.2--1999
钢丝绳电动葫芦技术条件
钢丝绳电动葫芦用锥形转子电动机JB/T 9008.3--1999
JB/T 9008. 4-1999
钢丝绳电动葫芦试验方法
JB/T9008.5--1999钢丝绳电动葫芦主电路限位器JB/T9008.6--1999钢丝绳电动葫芦电气控制设备验收技术条件本标准自实施之日起代替ZBJ80013.5—89。本标推由全国起重机械标准化技术委员会提出并归口。本标准负责起草单位：天津起重设备有限公司。本标准主要起草人：陆学熙、周耀华、史学正、李道仲、崔振元、王树明。234
1范围
中华人民共和国机械行业标准
钢丝绳电动葫芦
主电路限位器
Electric wire rope hoists-Limit switch of main circuitJB/T 9008.5--1999
代替ZBJ80013.5--89
本标准规定了一般用途钢丝绳电动葫芦用主电路限位器（以下简称限位器）的结构型式、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于电动葫芦起升机构在升降时的上下极限限位。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2423.4-1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T4942.2-1993低压电器外壳防护等级GB/T13384-1992机电产品包装通用技术条件GB/T14048.1--1993低压开关设备和控制设备总则JB/T 4315-1997
起重机电控设备
3结构型式
3.1限位器应为封闭式结构，其外壳防护等级应符合GB/T4942.2中的IP54。3.2限位器操纵杆为推拉式。
3.3限位器推杆动作力和动作超程应满足配套主机的要求。3.4限位器的结构应具有错相保护功能。3.5型号表示方法：
附加代号（湿热带为TH）
额定电流（A）
设计序号（用阿拉伯数字表示）主电路限位器的表征字母
3.6标记示例
额定电流为20A.设计序号为1的湿热带型主电路限位器标记为：限位器 QZX1-20TH JB/T 9008.5---1999国家机械工业局1999-06-28批准2000-01-01实施
4技术要求
4.1性能要求
JB/T 9008.5--1999
4.1.1限位器额定电压为三相交流380V，频率为50Hz，特殊要求应协商订货。限位器额定电流为：10A，16A，20A，32A，40A，63A。4.1.2
限位器通电持续率FC为40%。
限位器操作循环数为240次/h。
限位器电寿命应不低于15万次。4.1.5免费标准bzxz.net
限位器机械寿命不低于60万次。4.1.6
限位器触头温升应符合GB/T14048.1—1993中7.2.3的有关规定。4.1.7
限位器的电气间和爬电距离应符合GB/T14048.1-1993中7.1.3的规定。4. 1. 8
限位器应进行通断能力试验，试验后应能正常工作。4. 1.91
现象。
限位器应能承受交流正弦波50Hz、2500V的1min介电耐压试验，试验后应无击穿或闪络4.1.11限位器应按GB/T2423.4中规定的Db级进行耐湿热性能试验且必须达到合格要求。4.1.12限位器绝缘电阻应不低于1.5M2（此数据只作介电试验时参考）。4.2环境要求
4.2.1安装使用地点的海拔高度不超过2000m。4.2.2正常工作条件的周围空气温度不高于40C（24h内的平均温度不超过35C），且不低于一5C（当低于一5C时，应在订货时提出）。4.2.3当环境温度为40C时，空气相对湿度不应大于50%；如气温较低时，相对湿度允许提高。4.2.4正常工作环境应无爆炸、危险的介质，介质中应无足以引起腐蚀金属和破坏绝缘的气体。应垂直安装，安装倾斜度不大于5°。4.2.5A
4.2.6使用环境的污染等级应符合GB/T14048.1-1993中6.1.3.2的规定。4.3基本要求
4.3.1限位器外壳上须有与产品额定电流相适应的接地螺钉，金属外壳与接地螺钉间的连接电阻实测值应不大于0.10。
4.3.2限位器金属外壳应光滑；涂装表面应美观，无开裂脱落；绝缘件表面应光滑，无气泡。4.3.3果
黑色金属制件均应有镀层或漆层保护。4.3.4
限位器推杆应动作灵活、可靠。限位器绝缘体接线端子处应有凸起的相序标号。5试验方法
限位器电寿命试验按表1的数据，并按GB/T14048.1—1993中8.2.3.7.2的规定进行。表1
cosg±0. 05
注：l。—限位器额定电流;1—试验电流;U。一额定电压,U-试验电压。cosg±0.05
操作循环
次数/h
5.2限位器机械寿命试验按GB/T14048.1—1993中8.2.3.7.1规定的方法进行。5.3限位器触点温升试验应符合GB/T14048.11993中8.2.3.3的规定通电
持续率FC
5.4限位器的电气间隙和爬电距离测量，应符合JB/T4315—1997中6.4.3和GB/T14048.1—1993236
中附录A的规定。
JB/T 9008.5--1999
5.5限位器通断能力试验按表2的数据，并按GB/T14048.1---1993中8.2.3.5的规定进行。表2
接通与分断条件
接通10
分断8
cosq±0.05
试验次数
间隔时间
5.6限位器介电性能试验按GB/T14048.1-1993中7.2.3和8.2.3.4.3进行。5.7限位器耐湿热性能试验按GB/T2423.4中Db级交变湿热试验方法进行。5.8限位器绝缘电阻测量按GB/T14048.1中的有关规定进行。5.9限位器外壳防护等级试验按GB/T4942.2中的规定进行。每次接通时间
5.10限位器耐低温性能试验按GB/T14048.1—1993中7.2.9的要求进行。低温试验温度值按产品要求确定。
5.11限位器耐振试验按JB/T4315--1997中6.3.4的规定进行。5.12限位器外观检查按JB/T4315—1997中6.4.1的规定进行。5.13限位器通电操作试验按JB/T4315—1997中6.4.2的规定进行。6检验规
6.1限位器的检验规则应符合GB/T14048.1-1993中第9章的有关规定。6.2限位器必须具有产品合格证，主机厂应根据制造厂提供的产品合格证进行验收，必要时主机厂有权提出在制造厂或自行对限位器的合格产品进行抽查和验证。6.3新设计或新试制投产的产品必须进行型式试验，成批稳定生产的产品应进行常规检查试验，定期试验按GB/T14048.1—-1993中第9章的规定进行。6.4型式试验
按第5章规定的试验项目和内容进行试验和检查。注：耐湿热试验仅对户外用的产品有要求。6.5检查试验（出厂试验）
6.5.1每台限位器必须进行检查试验，合格后方能出厂。6.5.2检查试验项目：除外观检查外，还应按5.6和5.13的规定进行试验。6.6如规定的试验项目尚不能反映产品全部性能或特殊要求时，则应在各自产品的标准中明确规定。7标志、包装、运输和贮存
7.1限位器的标志应符合JB/T4315—1997中7.1、7.3、7.4的规定。7.2限位器的包装在不会因运输造成损坏时，允许用纸盒包装，否则应采用木箱包装，采用木箱包装时应符合GB/T13384中的有关规定。7.3限位器的运输和贮存均应符合GB/T14048.1-—1993中第9章的有关规定。237
