JB/T 9032-1999
基本信息
标准号： JB/T 9032-1999
中文名称：矿用金属编织筛网
标准类别：机械行业标准(JB)
英文名称： Metal woven screen for mining
标准状态：现行
发布日期：1999-06-28
实施日期：2000-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：采矿和矿产品>>73.120矿产加工设备
中标分类号：矿业>>矿山机械设备>>D95筛分设备
关联标准
替代情况：ZB D95003-1988
出版信息
页数：10页
标准价格：15.0 元
出版日期：2000-01-01
相关单位信息
起草人：郭振伟、黄嘉琳
起草单位：上海矿筛厂
归口单位：全国矿山机械标准化技术委员会
提出单位：全国矿山机械标准化技术委员会
发布部门：国家机械工业局
标准简介
本标准规定了矿用金属编织筛网的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于筛分各种矿石的金属丝编织筛网(以下简称筛网)。 JB/T 9032-1999 矿用金属编织筛网 JB/T9032-1999 标准下载解压密码：www.bzxz.net

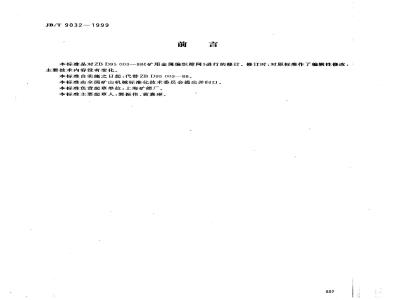

标准图片预览
标准内容
JB/T9032—1999
本标准是对ZBD95003一88《矿用金属编织筛网》进行的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。
本标准自实施之日起，代替ZBD95003—88。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：上海矿筛厂。本标准主要起草人：郭振伟、黄嘉琳。557
中华人民共和国机械行业标准
矿用金属编织筛网
Metal wire screens for ore
JB/T9032-1999
代替ZBD95003--88
本标准规定了矿用金属编织筛网的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于筛分各种矿石的金属丝编织筛网（以下简称筛网）。2
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标推最新版本的可能性。GB191—1990包装储运图示标志
GB/T 343—1994
一般用途低碳钢丝
GB/T 4240--1993
不锈钢丝
GB/T 5218--1985
硅锰弹簧钢丝
GB/T 5219--1985
铬钒弹簧钢丝
YB/T 5103--1993
3产品分类
油淬火-回火碳素弹簧钢丝
筛网有平纹、中间弯曲、平顶和锁紧型四种结构型式，如图1、图2、图3和图4所示。3.1
图１A型
国家机械工业周1999-06-28批准558
一平纹筛网
2000-01-01卖施
JB/T 9032
图2B型
-中间弯曲筛网
图３C型—
平顶筛网
图4D型
锁紧筛网
型号表示方法：
JB/T 9032-1999
口xx口x
钢丝直径，mm
-筛孔宽度，mm
筛孔长度，mm
-筛网宽度，mm
筛网长度，mm
强度代号：轻型为1，中型为1，重型为筛网结构形式(A、B、C、D)
3.3筛网的基本参数代号应符合图5的规定，筛孔尺寸与钢丝直径的搭配应符合表1的规定。w一筛孔尺寸，mmid一钢丝直径，mm图5
筛孔名义尺寸W
钢丝直径d
型（1）
开孔率
钢丝直径d
型（【）
开孔率
钢丝直径d
开孔率
筛孔名义尺寸W
轻型（）
钢丝直径d
JB/T90321999wwW.bzxz.Net
表1(完）
中型（1）
开孔率
钢丝直径d
注：其他筛孔尺寸与钢丝直径的搭配，可由制造厂和用户协商选用。4技术要求
开孔率
重型（）
钢丝直径d
筛网应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。4.1
开孔率
筛网用钢丝应符合GB/T343、GB/T4240、YB/T5103、GB/T5218和GB/T5219的规定。4.2
4.3筛孔的平均偏差、大筛孔尺寸范围及其允许数量应符合表2的规定。561
筛孔名义尺寸
平均偏差
JB/T9032-1999
级精度
数量≤6%的大筛孔尺寸偏差
7. 5~11. 0
8.0~~12.0
8.0~12. 0
10.0~15.0
10,0~15.0
筛网表面应平整，不允许有钢丝裂纹和编织缺陷。用低碳钢丝和弹簧钢丝编制的筛网应涂防锈漆。562
平均偏差
级精度
数量≤9%的大筛孔尺寸偏差
10.2~16. 0
11.5~18. 0
12.5~20.0
13.8~32.0
15.0~25.0
15. 0~～25. 0
21. 0~35. 0
21.0~~35.0
5试验方法
JB/T 9032—1999
5.1筛网的外形尺寸用刻度值为1mm的常规量具测量。5.2筛孔表面质量用目测检查。
5.3筛孔平均偏差检查：网孔算术平均值应由网长方向（不大于3m）上的三处网孔确定，一处在中央，另两处在网边，但距网边不得小于50mm。测量部位任意选择，但每处必须沿纵、横两向测量，见图6。图6
网孔算术平均值按式（1)计算：（1)
一网孔算术平均值，mm；
式中：a--
L-一纵向或横向的测量长度,mm;n—长度L上的网孔数；
d-钢丝的平均直径,mm。
对于筛孔尺寸不大于16mm的筛网，网孔数n不得小于20；对于筛孔尺寸大于16mm的筛网，网孔数n为10。
5.4大筛孔尺寸范围应在每块筛网距网边不小于50mm的任意两个部位进行检查。对于筛孔尺寸不小于16mm的筛网，在长，宽各为10个筛孔的正方形网面上检查；对于筛孔尺寸小于16mm的筛网，在长、宽各为20个筛孔的正方形网面上检查。先目找出大筛孔，在筛孔的孔边中点上測量。5.5筛孔尺寸不小于11.2mm的筛孔，用游标卡尺及刻度为0.5mm的钢尺测量：筛孔尺寸小于11.2mm的筛孔用游标卡尺测量，6检验规则
6.1筛网须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有合格证。6.2出厂检验应符合4.3～4.5的要求。7标志、包装、运输和贮存
7.1每块筛网应附有标牌，标牌上应标明产品型号、材料牌号、制造厂名称、生产日期及出厂编号。7.2筛网用木箱包装，包装箱应符合水路和陆路运输的要求。7.3包装箱应有明显的标记，包装储运图示标志应符合GB191的规定，箱外文字标志应包括：a）发货站和发货单位名称；
b）收货站和收货单位名称；
c）产品名称、数量；
d）毛重、净重；
e）运货编号。
7.4筛网不允许露天存放，应垫平存放于干燥并无腐蚀的室内。569
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
