JB/T 6060.2-1992
基本信息
标准号： JB/T 6060.2-1992
中文名称：锤锻模 键块
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1992-05-05
实施日期：1993-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：22981
相关标签： 锻模
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
出版信息
出版社：机械工业出版社
页数：2 页
标准价格：8.0 元
出版日期：1993-06-01
相关单位信息
起草人：武榕、张蕾、汤耀明、黄春
起草单位：机械电子工业部北京机电研究所
归口单位：机械电子工业部北京机电研究所
提出单位：机械电子工业部北京机电研究所
发布部门：中华人民共和国机械电子工业部
标准简介
本标准规定了锻模紧固键块的结构、尺寸、材料、热处理及标记。本标准适用于锤锻模、也适用于螺旋压力机锻模键块。 JB/T 6060.2-1992 锤锻模 键块 JB/T6060.2-1992 标准下载解压密码：www.bzxz.net

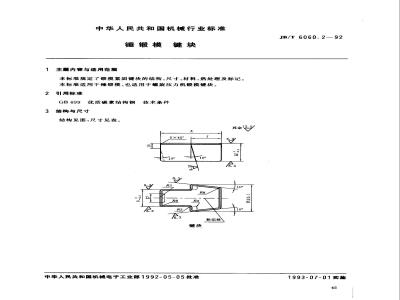

标准图片预览
标准内容

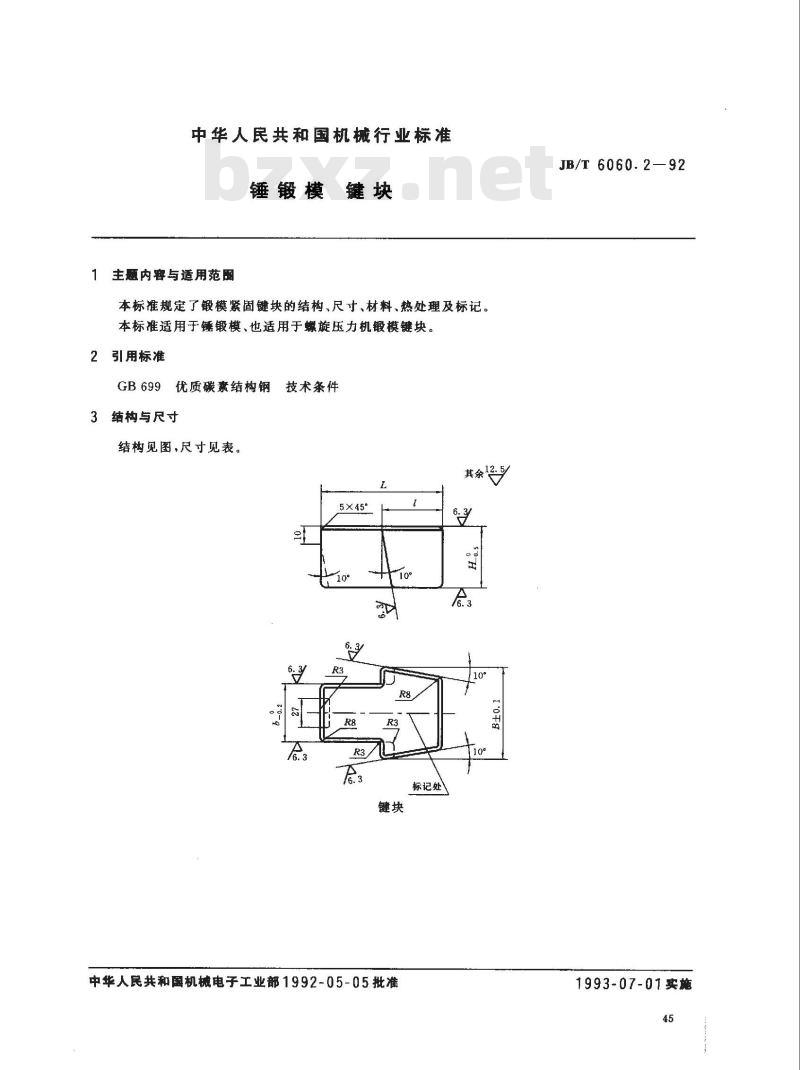

中华人民共和国机械行业标准
锤锻模键块
主题内容与适用范围
本标准规定了锻模紧固键块的结构、尺寸、材料、热处理及标记。本标准适用于锤锻模、也适用于螺旋压力机锻模键块。2引用标准Www.bzxZ.net
GB699优质碳紊结构钢
3 结构与尺寸
结构见图，尺寸见表。
技术条件
其余12.5
5×45°
标记处
中华人民共和国机械电子工业部1992-05-05批准SH
JB/T 6060.2—92
1993-07-01实施
JB/T 6060.2—92

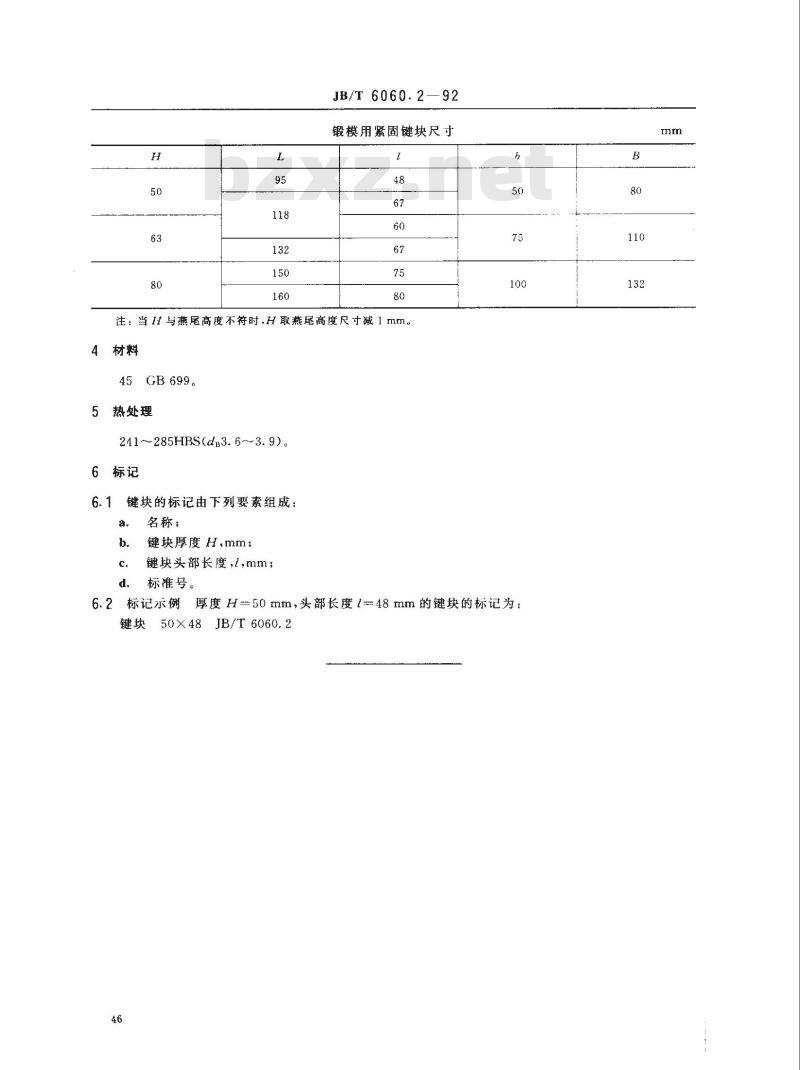

锻模用紧固键块尺寸
注：当11与燕尾高度不符时.H取燕尾高度尺寸减1mm。4材料
GB699。
5热处理
241~285HBS(dg3.63.9)。
6标记
6.1键块的标记由下列要素组成：a.
名称；
键块厚度H.mm；
键块头部长度，l,mm；
标准号。
6.2标记示例厚度H=50mm，头部长度l=48mm的键块的标记为：键块50X48JB/T6060.2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
