中华人民共和国机械行业标准
数控电火花线切割机导轮
主题内容与适用范围
本标准规定了数控电火花线切割机导轮的型式和参数。本标准适用于数控电火花线切割机用的导轮。2引用标准
优先数和优先数系
3型式

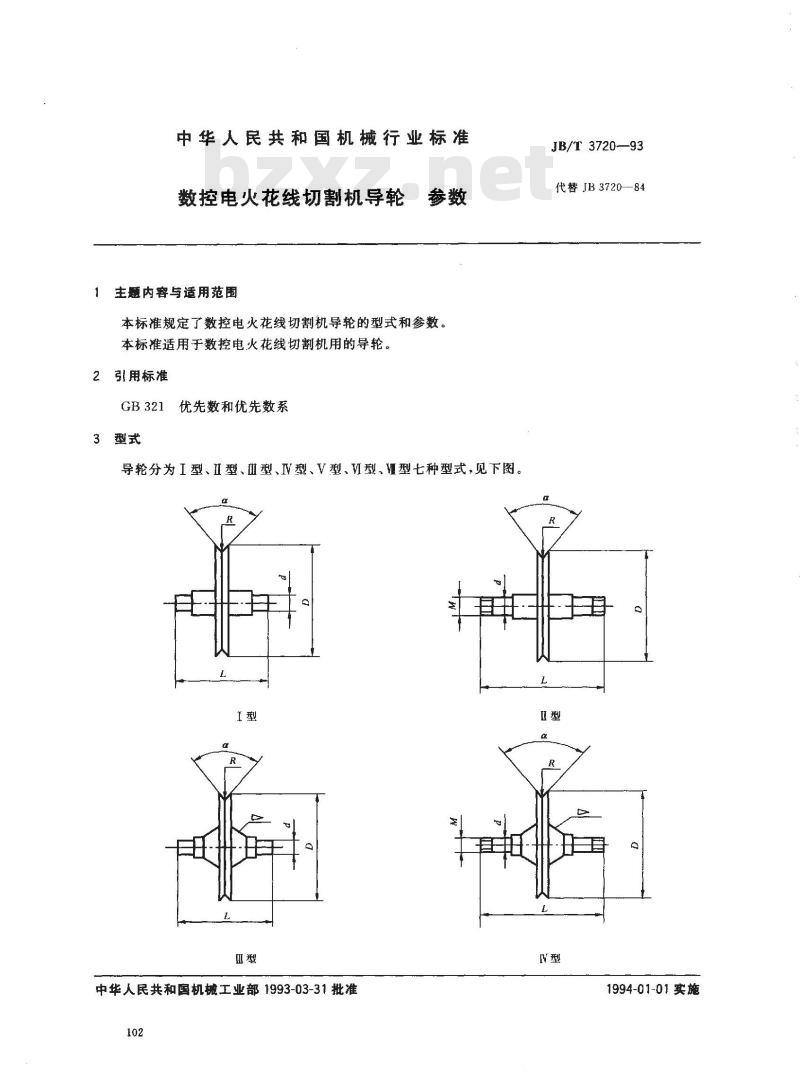

导轮分为I型、Ⅱ型、Ⅲ型、IV型、V型、V型、型七种型式，见下图。I型
中华人民共和国机械工业部1993-03-31批准102
JB/T3720—93
代替JB3720-—84
1994-01-01实施
JB/T3720-93

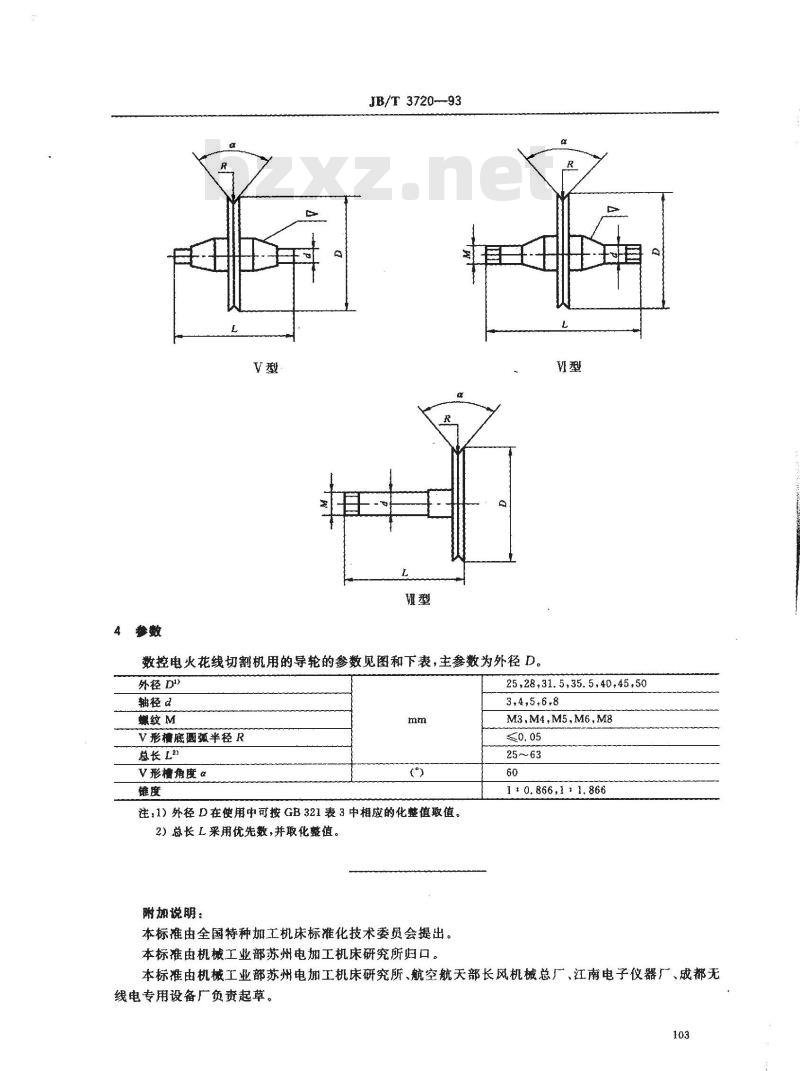

数控电火花线切割机用的导轮的参数见图和下表，主参数为外径D。外径Di
轴径 &
螺纹M
V形槽底圆弧半径R
总长2
V形槽角度α
注：1）外径D在使用中可按GB321表3中相应的化整值取值。2）总长L采用优先数，并取化整值。附加说明：
本标准由全国特种加工机床标准化技术委员会提出。本标准由机械工业部苏州电加工机床研究所归口。V型
25,28,31.5,35.5,40,45,50
3,4,5,6.8
M3,M4,M5,M6,M8
1#0,866,1:1.866
本标准由机械工业部苏州电加工机床研究所、航空航天部长风机械总厂、江南电子仪器厂、成都无线电专用设备广负责起草。
