本标准规定了机械压力机锻模组合导套衬套的结构、尺寸、材料、热处理及标记。 JB/T 6059.3-1992 机械压力机锻模 组合导套衬套 JB/T6059.3-1992 标准下载解压密码：www.bzxz.net

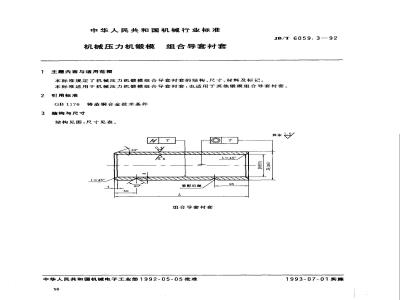

标准图片预览
标准内容
中华人民共和国机械行业标准
机械压力机锻模
主题内容与适用范围
组合导套衬套
本标准规定了机械压力机锻模组合导套衬套的结构、尺寸、材料及标记。JB/T6059.3—92
本标准适用于机压力机锻模组合导套衬套，也适用于其他锻模组合导套衬套。引用标准
GB1176铸造铜合金技术条件
3结构与尺寸

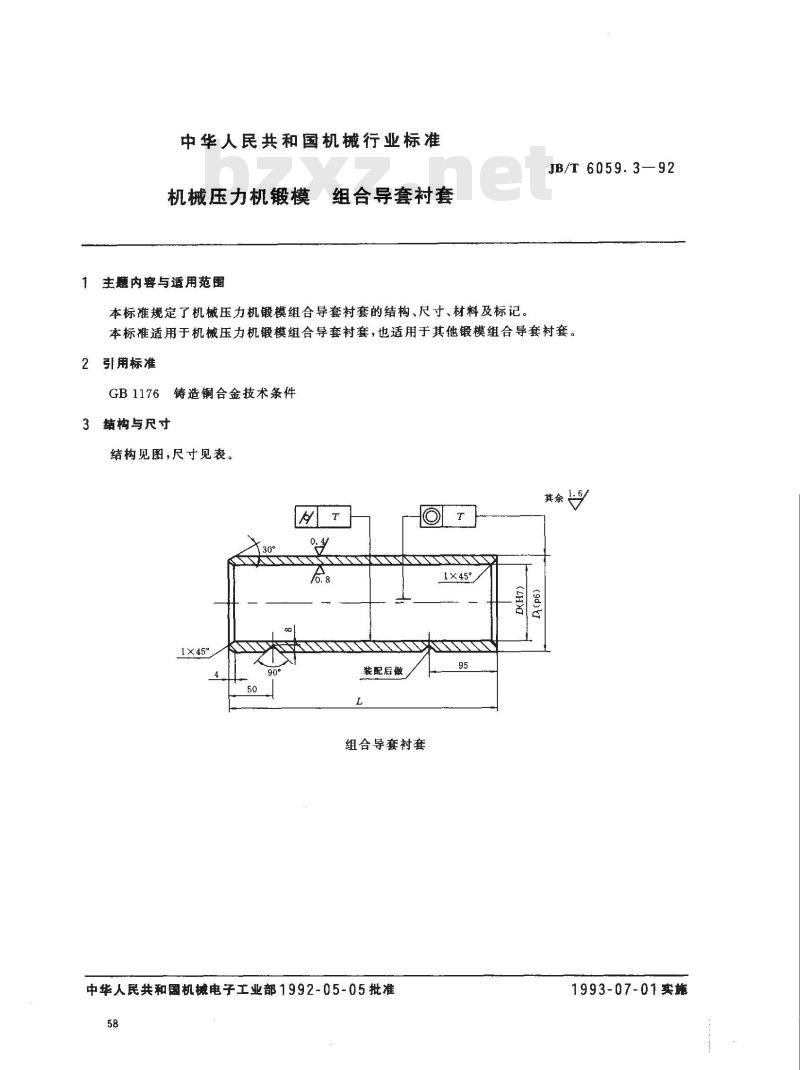

结构见图，尺寸见表。
1×45°
1×45°
装配后做
组合导套衬套
中华人民共和国机械电子工业部1992-05-05批准58
1993-07-01实施

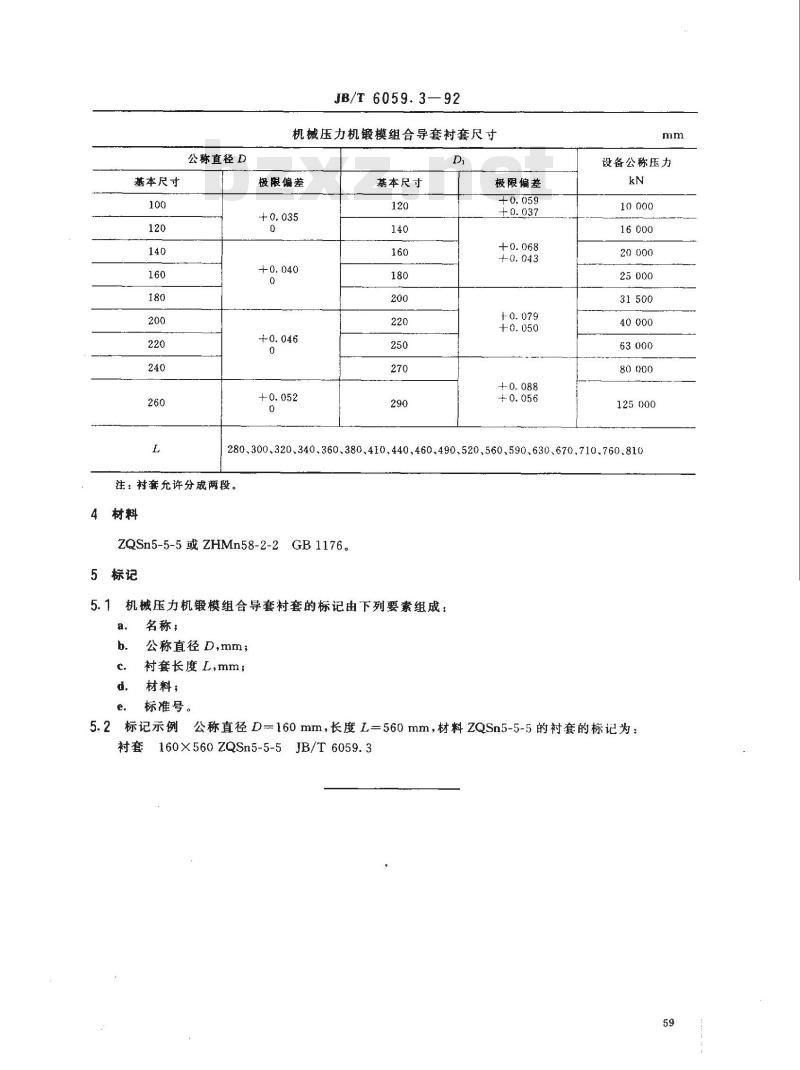

基本尺寸
公称直径D
JB/T6059.3—92bzxz.net
机械压力机锻模组合导套衬套尺寸D
极限偏差
基本尺寸
极限偏差
设备公称压力，
125000
280、300、320、340、360、380、410.440、460、490、520、560、590、630、670、710、760.810注：村套允许分成两段。
4材料
ZQSn5-5-5 或 ZHMn58-2-2
5标记
机械压力机锻模组合导套村套的标记由下列要素组成：5.1
名称；
公称直径D，mm，
衬套长度L,mm；
材料，
标准号。
5.2标记示例公称直径D一160mm，长度L=560mm，材料zQSn5-5-5的衬套的标记为：衬套160×560ZQSn5-5-5JB/T6059.359
